織物分析是紡織人最基本的技能之一，也是生產、檢測、創新的第一步。那么，如何進行織物分析呢？今天小編就來帶您看看。
由于織物所采用的組織，色紗排列，紗線的原料及特數，紗線的密度，紗線的捻向和捻度以及紗線的結構和后整理方法等各不相同。因此形成的織物在外觀上也就不一樣。
為了生產，創新或仿造產品，就必須掌握織物組織結構和織物的上機技術條件等資料。為此就要對織物進行周到和細致地分析，以便獲得正確地分析結果，為設計，改造或仿造織物提供資料。
為了能獲得比較正確地分析結果，在分析前要計劃分析的項目和他們的先后順序。操作過程中要細致，并且要在滿足分析的條件下盡量節省布樣用料。
取樣
分析織物時，資料的準確程度與取樣的位置，樣品面積大小有關，因而對取樣的方法應有一定的規定。由于織物品種極多，彼此間差別又大，因此，在實際工作中樣品的選擇還應根據具體情況來定。
（一）取樣位置
織物下機后，在織物中因經緯紗張力的平衡作用，是幅寬和長度都略有變化。這種變化就造成織物邊部和中部，以及織物兩端的密度存在著差異。另外在染整過程中，織物的兩端，邊部和中部所產生的變化也各不相同，為了使測得的數據具有準確性和代表性，一般規定：從整匹織物中取樣時，樣品到布邊的距離不小于5cm，離兩端的距離在棉織物上不小于1.5-3m；在毛織物上不小于3m；在絲織物上約3.5-5m。
此外，樣品不應帶有顯著的疵點，并力求其處于原有的自然狀態，以保證分析結果的準確性。
（二）取樣大小
取樣面積大小，應隨織物種類，組織結構而異。由于織物分析是消耗試驗，應根據節約的精神，在保證分析資料正確的前提下，力求減小試樣的大小。簡單組織的織物試樣可以取得小些，一般為15cm＊15cm。組織循環較大的色織物可以取20cm＊20cm。色循環大的織物（如床單）最少應取一個色紗循環所占的面積。對于大提花（如被面，地毯）因其經緯紗循環數很大，一般分析部分具有代表性的組織結構即可。因此，一般取為20cm＊20cm,或25cm＊25cm。如樣品尺寸小時，只要比5cm＊5cm稍大即可分析。
確定織物的正反面
對布樣進行分析工作時，首先應確定織物的正反面。
織物的正反面一般是根據其外觀效應加以判斷。下面列舉一些常用的判斷方法。
1.一般織物正面的花紋，色澤均比反面清晰美觀。
2.具有條格外觀的植物和配色模紋織物其正面花紋必然是清晰悅目的。
3.凸條及凹凸織物，正面緊密而細膩，具有條狀或圖案凸紋，而反面較粗糙，有較長的浮長線。
4.起毛織物：單面起毛織物，其起毛絨一面為織物正面。雙面起毛絨織物，則以絨毛光潔，整齊的一面為正面。
5.觀察織物的布邊：如布邊光潔，整齊的一面為織物正面。
6.雙層，多層及多重織物，如正反面的經緯密度不同時，則一般正面具有較大的密度或正面的原料較佳。
7.紗羅織物：紋路清晰絞經突出的一面為織物正面。
8.毛巾織物：以毛圈密度大的一面為正面。
多數織物其正反面有明顯的區別，但也有不少織物的正反面極為近似，兩面均可應用。因此對這類織物可不強求區別其正反面。
在決定了織物的正反面后，就需判斷出在織物中那個方向是經紗，哪個方向是緯紗，這對分析織物密度，經緯紗特數和織物組織等項目來說，是先決條件。
區別織物經緯向的主要依據如下。
1.如被分析織物的樣品是布邊的，則與布邊平行的紗線便是經紗，與布邊垂直的則是緯紗。
2.含有漿份的是經紗，不含漿份的是緯紗。
3.一般織物密度大的一方為經紗，密低小的一方為緯紗。
4.筘痕明顯之織物，則筘痕方向為織物的經向。
5.織物中若干紗線的一組是股線，而另一組是單紗時，則通常股線為經紗，單紗為緯紗。
6.若單紗織物的成紗捻向不同時，則Z捻紗為經向，S捻紗為緯向。
7.若織物成紗的捻度不同時，則捻度大的多數為經向，捻度小的為緯向。
8.如織物的經緯紗特數，捻向，捻向都差異不大，則紗線的條干均勻，光澤較好的為經紗
9.毛巾類織物，其起毛圈的紗線為經紗，不起毛圈的紗線為緯紗。
10.條子織物其條子方向通常是經向。
11.若織物有一個系統的紗線具有多種不同特數時，這個方向則為經向。
12.紗羅織物，有扭絞的紗線為經紗，無扭絞的紗線為緯紗。
13.在不同原料交織中，一般棉毛豁棉麻交織的織物，棉為經紗；毛絲交織物中，絲為經紗；毛絲棉交織物中，則絲，棉為經紗；天然絲與絹絲交織物中，天然絲為經紗；天然絲與人造絲交織物中，則天然絲為經紗。
由于織物用途極廣。因而對織物原料和組織結構的要求也是多種多樣的，因此在判斷時，還要根據織物的具體情況進行確定。
在織物單位長度中排列的經緯紗根數，稱為織物的經，緯紗密度。
織物密度的計算單位以公制計，是指10cm內經緯紗排列的根數。密度的大小，直接影響織物的外觀，手感，厚度，強力，抗折性，透氣性，耐磨性和保暖性能等物理機械指標，同時他也關系到產品的成本和生產效率的大小。
經、緯密度的測定方法有以下兩種。
直接測數法是憑借照布鏡或織物密度分析鏡來完成。織物密度分析鏡的刻度尺長度為5cm,在分析鏡頭下面，一塊長條形玻璃片上刻有一條紅線，在分析織物密度時，移動鏡頭，將玻璃片上紅線和刻度尺上紅線同時對準某兩根紗線之間，以此為起點，邊移動鏡頭邊數紗線根數，直到5cm刻度線為此。輸出之紗線根數乘以2，即為10cm織物的密度值。
在點數紗線根數時，要以兩根紗線之間的中央為起點，若數到終點時，超過0.5根，而不足一根時，應按0.75根算；若不足0.5根時，則按0.25根算。織物密度一般應測得3-4個數據，然后取其算術平均值為測定結果。
（二）間接測試法
這種方法適用于密度大的，紗線特數小的規則組織的織物。首先經過分析織物組織及其組織循環經紗數（組織循環緯紗數），然后乘以10cm中組織循環個數，所得的乘積即為經（緯）紗密度。
經、緯紗縮率是織物結構參數的一項內容。測定經緯紗縮率的目的是為了計算紗線的特數和織物用紗量等。由于紗線在形成織物后，經（緯）紗在織物中交錯屈曲，因此織造時所用之紗線長度大于所形成織物的長度。因而我們把其差值與原長之比值稱為縮率。以a（％）表示。
縮率=100%×（伸直長度-試樣中長度）/伸直長度
經緯紗縮率的大小，是工藝設計的重要依據，他對紗線的用量，織物的物理機械性能和織物的外觀均有很大的影響。
影響縮率的因素很多，織物組織，經緯紗原料及特數，經緯紗密度及在織造過程中紗線的張力等的不同，都會引起縮率的變化。
分析織物時，測定縮率的方法，一般在試樣邊緣沿經（緯）向量取10cm的織物長度。并記上記號（試樣小時，可量取5cm的長度），將邊部的紗纓剪短（這樣可以減少紗線從織物中拔出來時產生以外伸長），然后輕輕將經（緯）紗從試樣中拔出，用手指壓住紗線的一端，用另一只手輕輕的將紗線拉直（張力要恰當，不可有伸長現象）。用尺量出記號之間的經（緯）紗長度這樣連續作出十個數后，取其平均值，帶入上述公式中，即可求出經或緯紗的縮率值。這種方法簡單易行，但精確程度較差，測定紗線縮率的目的是為了計算紗線特數和織物用紗量等。在測定中應注意以下幾點：
1.在拔出和拉直紗線時，不能使紗線發生退捻或加捻。對某些捻度較小或強力很差的紗線，應經量避免發生意外伸長。
2.分析刮絨和縮絨織物時，應先用剪刀或火柴除去表面的絨毛，然后再仔細的將紗線從織物中拔出。
3.粘膠纖維在潮濕狀態下極易伸長，故在操作時避免手汗沾濕紗線。
測算經緯紗特數
紗線是用特數來表示其細度的。紗線特數是1000m的紗線在公定回潮率時的重量克數。計算公式如下：
Tex=1000G/L
tex表示經或緯紗特數；G表示在公定回潮率時的重量（g）；L表示長度（m）。
紗線特數的測定一般有兩種方法。
1.比較測定法：此方法是將紗線放在放大鏡下，仔細的與已知特數的紗線進行比較，然后決定經緯紗的特數。此方法測定的準確程度與試驗人員的經驗有關。由于做法簡單迅速，工廠的試驗人員往往樂于采用。
2.稱重法：在測定前必須先檢驗樣品的經紗是否上漿，若經紗是上漿的，則應對式樣進行退漿處理。
測定時從10cm×10cm織物中，取出10根經紗和10根緯紗，分別稱其重量。測出織物的實際回潮率，在經緯紗縮率已知的條件下，經緯紗特數可用下式求出：
Tex=G(1-a)(1+W~)/(1+W)
G表示10根經紗或緯紗實際重量；a表示經或緯紗縮率；W表示織物的實際回潮率；W~表示該種紗線的公定回潮率。
以下為各種紗線的公定回潮率（%）：棉 8.5 ；粘膠 13 ；精梳毛紗 16 ；粗梳毛紗 15 ；晴綸 2 ；醋脂 7 ；絹絲 11 ；滌綸 0.4 ；錦綸 4.5 ；維綸 5 ；丙綸 0
定經緯紗原料
正確和合理的選配各類織物所用原料，對滿足各項用途起著極為重要的作用。因此對布樣的經緯紗原料要進行分析。主要有兩個方面。
1.織物經緯紗原料的定性分析
目的是分析織物紗線是什么原料組成，即分析織物是屬純紡織物、混紡織物，還是交織織物。鑒別纖維一般采用的步驟是先決定纖維的大類，屬天然纖維素纖維，還是屬天然蛋白質纖維或是化學纖維。再具體決定是哪一品種。常用的鑒別方法有手感目測法、燃燒法、顯微鏡法和化學溶解法等，其具體方法與纖維的鑒別方法相同。
2.混紡織物成分的定量分析
這是對織物進行含量的分析，一般采用溶解法，它是選用適當的溶劑，使混紡織物中的一種纖維溶解，稱取留下的纖維重量，從而也知道溶解纖維的重量，然后計算混合百分率。
具體方法同混紡紗線含量分析法。
概算織物重量
織物重量是指織物每平方米的無漿干重克數。他是織物的一項重要的技術指標。他也是對織物進行經濟核算的主要指標，根據織物樣品的大小及具體情況，可分兩種試驗方法。
1．稱重法
用此方法測定織物重量時，要使用扭力天平，分析天平等工具。在測定織物每平方米的重量時，面積愈大，所得結果就愈正確。在稱重前，將退漿的織物放在烘箱中烘干，至重量恒定，稱其干重，則
G=s×l0000/（L×b）
G--樣品每平方米無漿干重(g/平方米)；s--樣品的無漿干重(g)；L--樣品長度(cm)；b--樣品寬度(cm)。
2．計算法

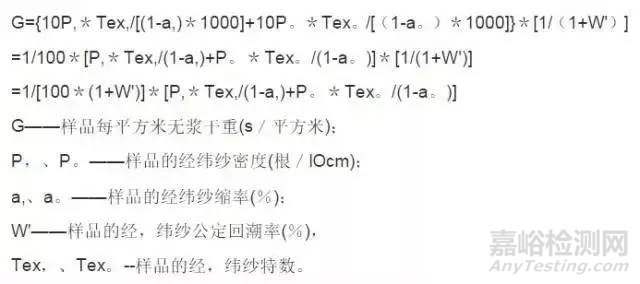

在遇到樣品面積很小、用稱重法不夠準確時，可以根據前面分析所得的經緯紗特數，經緯紗密度，經緯紗縮率進行計算，其公式如下：
分析織物的組織及色紗的配合
對布樣做了以上各種測定后，最后應對經緯紗在織物中交織規律進行分析，以求得此種織物的組織結構。在此基礎上再結合織物經緯紗所用原料、特數、密度等因素正確地確定織物的上機圖。
在對織物的組織進行分析的工作中，我們常用的工具是照布鏡、分析針、剪刀及顏色紙等。用顏色紙的目的是為在分析織物時有適當的背景襯托，少費眼力。在分析深色織物時，可用白色紙做襯托，而在分析淺色織物時，可用黑色紙做襯托。
由于織物種類繁多，加之原料、密度，紗特數等因素的不同，所以應選擇適當的分析方法以使分析工作能得到事半功倍的效果。
常用的織物組織分析方法有以下幾種。
1.拆紗分析法這種方法對初學者適用。此法應用于起絨織物、毛巾織物、紗羅織物、多層織物和紗特數低、密度大，組織復雜的織物。
這種方法又可分為分組拆紗法與不分組拆紗法兩種。
(1)分組拆紗法：對于復雜組織或色紗循環大的組織用分組拆紗法是精確可靠的，現將此法介紹如下。
a.確定拆紗的系統：在分析織物時，首先應確定拆紗方向，目的是為看清楚經緯紗交織狀態。因而宜將密度較大的紗線系統拆開，利用密度小的紗線系統的間隙，清楚地看出經緯紗交織規律。
b.確定織物的分析表面；究竟分析織物哪一面，一般以看清織物的組織為原則。如：若是經面或緯面組織的織物，以分析織物的反面比較方便，若是表面刮絨或縮絨織物，則分析時應先用剪刀或火焰除去織物表面的部分絨毛，然后進行組織分析。
c.紗纓的分組：在布樣的一邊先拆除若干根一個系統的紗線，使織物的另一個系統的紗線露出10mm的紗纓，然后將紗纓中的紗線每若干根分為一組，并將1、3、5……等奇數組的紗纓和2、4、6……等偶數組的紗纓,分別剪成兩種不同的長度。這樣，當被拆的紗線置于紗纓中時，就可以清楚的看出它與奇數組紗和偶數組紗的交織情況。
填繪組織所用的意匠紙若每一大格其縱橫方向均為八個小格，正好與每組紗纓根數相等，則可把每一大格作為一組，亦分成奇、偶數組與紗纓所分奇偶數組對應，這樣，被拆開的紗線在紗纓中的交織規律，就可以非常方便的記錄在意匠紙的方格上。
(2)不分組拆紗法：當了解了分組拆紗法后，不分組拆紗法就容易了解了。首先選擇好分析面，拆紗方向與分組拆紗相同，此法不需將紗纓分組，只需把拆紗輕輕撥入紗纓中，在意匠紙上把經紗與緯紗交織的規律記下即可。
2.局部分析法 有的織物表面，局部有花紋，地布的組織很簡單，此時只需要分別對花紋和地布的局面進行分析；然后根據花紋的經、緯紗根數和地布的組織循環數，就可求出一個花紋循環的經緯紗數，而不必一一畫出每一個經，緯組織點，須注意地組織與起花組織起始點的統一問題。
3.直接觀察法 有經驗的工藝員或織物設計人員，可采用直接觀察法，依靠目力或利用照布鏡，對織物進行直接的觀察，將觀察的經緯紗交織規律，逐次填入意匠紙的方格中。分析時可多填寫幾根經緯紗的交織狀況，以便正確的找出織物的完全組織來。這種方法簡單易行主要是用來分析單層密度不大，紗特數較大的原組織織物和簡單的小花紋組織織物。
在分析織物組織時，除要細致耐心外，還必須注意布樣的組織與色紗的配列關系。對于白坯織物，在分析時不存在這問題。但是多數織物其風格效應，不光是由經緯交織規律來體現，往往是將組織與色紗配合而得到其外觀效應。因而，在分析這類色紗與組織配合的織物(色織物)時，必須使組織循環和色紗排列循環配合起來，在織物的組織圖上，要標注出色紗的頗色和循環規律。
在分析時大致有如下的幾種情況。
1.當織物的組織循環紗線數等于色紗循環數時，只要畫出組織圖后，在經紗下方，緯紗左方，標注上色稱和根數即可。
2.當織物的組織循環紗線數不等于色紗循環數時，在這情況下，往往是色紗循環大于組織循環紗線數。在繪組織圖時，其經紗根數應為組織循環經紗數與色經紗循環數的最小公倍數，緯紗根數應為組織循環緯紗數與色緯紗循環數的最小公倍數。
