導語

鋼材是現代工程技術體系中最廣泛使用的結構材料之一，幾乎滲透到工業制造的每一個角落。根據其性能、成分和處理工藝的不同，現有鋼材品種多達數千種。結構安全和可靠性要求對鋼材的力學性能提出越來越高的標準，其中韌性作為衡量材料抵抗斷裂擴展能力的重要指標，成為研究的核心之一。

傳統上，材料工程師在選擇鋼材時常依據“斷裂韌性”（Fracture Toughness）等參數。然而，在實際應用中發現，鋼材韌性并不能簡單由單一參數或化學組成決定，而與其顯微組織、冶金工藝、熱處理路徑以及內部缺陷狀態等因素密切相關。本文從顯微結構演化、制造工藝、合金元素作用與斷裂模式四個維度，對鋼材韌性與斷裂機制進行系統分析。

一、顯微組織與鋼材韌性的耦合關系
01鐵素體-珠光體鋼的微觀結構基礎

鐵素體-珠光體鋼是目前鋼鐵工業產量最大的鋼種系統，廣泛用于造船、橋梁、建筑、壓力容器和管道等結構領域。其基本組織由：

鐵素體（α-Fe）：體心立方晶體結構（BCC），具有優良的延展性和低溫塑性；

珠光體（Pearlite）：由交替層狀的鐵素體與滲碳體（Fe?C）構成，為強化相，硬度高但韌性較低。

不同碳含量下，組織表現出明顯差異：

含碳量 < 0.02%，滲碳體主要以彌散球狀分布在鐵素體基體中；

含碳量 0.10%～0.20%，大量珠光體以片狀結構分布，占比達10%～25%，強化效果顯著；

含碳量 > 0.20%，珠光體增多，提高強度的同時也增加脆性。

此外，珠光體帶狀組織（pearlite banding）是軋制過程中的典型現象，會引發組織各向異性，成為裂紋萌生和擴展的路徑。
02晶粒尺寸與強韌性耦合：霍爾-佩奇關系

晶粒細化是一種提高材料強度而不顯著降低塑性的手段。在鐵素體鋼中，晶粒尺寸對屈服強度與韌性均有重要影響。霍爾-佩奇方程指出：

σy=σ0+k⋅d−1/2

其中：

σyσ_y：屈服強度；

dd：平均晶粒直徑；

kk：晶界阻力常數；

σ0σ_0：無位錯晶體的本征強度。

晶粒越細，強度與斷裂韌性均提高，且小晶粒可提高裂紋擴展路徑復雜性，增強裂紋鈍化效果。

二、冶金缺陷與熱處理對斷裂行為的調控
01冶煉與澆注缺陷的影響

鋼材制造過程中，煉鋼及澆注環節可能引入多種微觀與宏觀缺陷，如：

氣孔：殘留氣體未能排出，形成空洞；

夾雜物：非金屬氧化物、硫化物等富集相；

縮孔與偏析：冷卻凝固過程中成分不均。

這些缺陷極易成為裂紋源，尤其是分布不均的集中缺陷（localized defects）會顯著降低材料的實際斷裂韌性。鋼坯不同部位或不同爐次之間的性能差異，也多源于此類缺陷的不可控性。

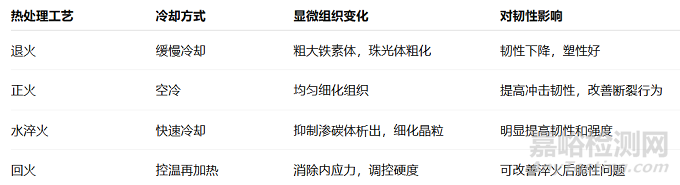

02熱處理路徑與韌性演化

（1）水淬火

快速冷卻抑制了滲碳體沿晶界析出，阻止晶界脆化，同時促進亞晶結構轉變，形成較小鐵素體晶粒。

（2）正火（Normalization）

適用于厚板或熱軋件，消除應變硬化效應，均勻組織，細化晶粒。特別是在厚板中，正火可顯著改善低溫沖擊性能。

（3）熱軋控制

熱軋條件（終軋溫度、冷卻速率）對晶粒尺寸控制至關重要。終軋溫度低、冷卻速度高 → 晶粒更細、韌性更高。

注意：熱軋產生的定向組織（珠光體帶狀、夾雜拉長）將引發各向異性斷裂行為，特別在缺口沖擊測試中表現為方向敏感性。

在正火處理中，晶粒尺寸可控制在10 μm以下，有助于提升材料的裂紋擴展抗力，并降低夏比沖擊試樣的轉變溫度（DBTT）。

三、合金元素對韌性與斷裂溫度的調節作用

固溶強化與晶界調控

鋼中常加入多種合金元素，形成固溶強化或第二相彌散強化。其作用主要表現為：

提升晶格摩擦應力（δ_i）；

細化晶粒；

調控奧氏體-鐵素體相變行為。

不同元素對鋼材韌性及斷裂行為的作用如下：

1）錳

絕大多數的錳含量約為0.5%。作為脫氧劑或固硫劑加入可防止鋼的熱裂。在低碳鋼中還有以下作用。

◆含碳量0.05%鋼，空冷或爐冷后有降低晶粒邊界滲碳體薄膜形成的趨勢。

◆可稍減小鐵素體晶粒尺寸。

◆可產生大量而細小的珠光體顆粒。

前兩種作用說明NDT溫度隨著錳量的增加而降低，后兩種作用會引起夏比曲線峰值更尖。

鋼含碳量較高時，錳能顯著降低約50%轉變溫度。其原因可能是因珠光體量多，而不是滲碳體在邊界的分布。必須注意的是，如果鋼的含碳量高于0.15%，高錳含量對正火鋼的沖擊性能影響起到了決定性作用。因為鋼的高淬透性引起奧氏體轉變成脆性的上貝氏體，而不是鐵素體或珠光體。

2）鎳

加入鋼中的作用似錳，可改善鐵-碳合金韌性。其作用大小取決于含碳量和熱處理。在含碳量（約0.02%）很低的鋼中，加入量達到2%就能防止熱軋態和正火鋼晶界滲碳體的形成，同時實質降低開始轉變溫度TS，升高夏比沖擊曲線峰值。

進一步增加鎳含量，改善沖擊韌性效果則降低。如果這時含碳量低至正火后無碳化物出現時，鎳對轉變溫度的影響將變得很有限。在含碳約0.10%的正火鋼中加入鎳，最大的好處是細化晶粒和降低游離氮含量，但其機理目前尚不清楚。可能是由于鎳作為奧氏體的穩定劑從而降低了奧氏體分解的溫度。

3）磷

在純凈的鐵-磷合金中，由于鐵素體晶界會發生磷偏析降低了抗拉強度Rm而使晶粒之間脆化。此外，由于磷還是鐵素體的穩定劑。所以，加入鋼中將大大增加δi值和鐵素體晶粒尺寸。這些作用的綜合將使磷成為極其有害的脆化劑，發生穿晶斷裂。

4）硅

鋼中加硅是為了脫氧，同時有益于提高沖擊性能。如果鋼中同時存在錳和鋁，大部分硅在鐵素體中溶解，同時通過固溶化硬化作用提高δi。這種作用與加入硅提高沖擊性能綜合的結果是，在穩定晶粒尺寸的鐵-碳合金中按重量百分比加入硅，使50%轉變溫度升高約44℃。此外，硅與磷相似，是鐵素鐵的穩定劑，能促進鐵素體晶粒長大。按重量百分數計，硅加入正火鋼中將提高平均能量轉換溫度約60℃。

5）鋁

以合金和脫氧劑的作用加入鋼中有以下兩方面的原因：第一，與溶體中的氮生成AlN，去除游離氮；第二，AlN的形成細化了鐵素體晶粒。這兩種作用的結果是，每增加0.1%的鋁，將使轉變溫度降低約40℃。然而，當鋁的加入量超過了需要，“固化”游離氮的作用將變弱。

6）氧

鋼中的氧會在晶界產生偏析導致鐵合金晶間斷裂。鋼中氧含量高至0.01%，斷裂就會沿著脆化晶粒的晶界產生的連續通道發生。即使鋼中含氧量很低，也會使裂紋在晶界集中成核，然后穿晶擴散。解決氧脆化問題的方法是，可加入脫氧劑碳、錳、硅、鋁和鋯，使其和氧結合生成氧化物顆粒，而將氧從晶界去除。氧化物顆粒也是延遲鐵素體生長和提高d-/2的有利物質。

四、中高碳鋼中的脆性斷裂機制
010.3%～0.8%C鋼的組織演化

亞共析鋼在該碳含量區間內，組織中珠光體含量高達35%～100%。珠光體以多晶聚集體存在，其本身的強度較高但塑性較差。隨著應變率提升或溫度降低，組織內容易出現以下行為：

鐵素體流動受限；

珠光體內產生微裂紋；

在聚集組織之間沿解理面擴展。

因此，珠光體比例越高，其低溫斷裂的敏感性越強。常見斷裂模式為：

解理斷裂（Cleavage Fracture）；

穿晶斷裂（Transgranular Fracture）；

沿夾雜物拉長方向的分層斷裂（Delamination）。

02擇優取向與裂紋擴展路徑

在珠光體中，鐵素體片之間常存在擇優晶體取向。這種取向在應變集中時形成裂紋導向路徑，降低裂紋擴展阻力。此外，相鄰聚集體間的界面區更容易成為裂紋萌生源。

總結：

鋼材韌性不僅僅由化學成分決定，更受到顯微組織結構、工藝條件、缺陷控制和合金元素綜合調控的深刻影響。通過深入研究顯微結構與力學性能之間的關系，結合先進的熱處理與微觀分析手段（如EBSD、TEM、APT等），可實現對鋼材斷裂行為的本質理解與性能精準控制。

未來，基于AI建模和機器學習的組織-性能預測系統，將有望實現高韌性鋼材的智能化設計與制造，提升關鍵工程裝備的安全性和服役壽命。
