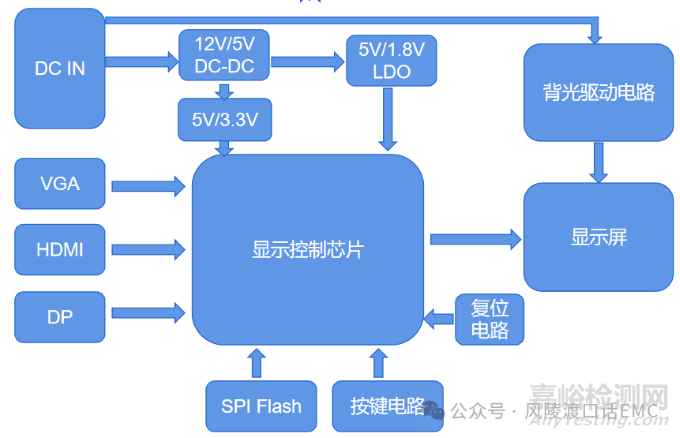

出現自動待機現象時，重新按開關按鍵可以正常開機，電腦顯示器電路原理框圖如下所示：

根據電腦顯示器電路原理框圖可知，出現自動待機現象主要與復位電路、DC-DC電源、按鍵控制電路、顯示控制芯片電路相關。引起系統出現自動待機現象的條件如下：

12V轉5V DC-DC工作狀態異常，出現輸出電壓跌落，導致后端LD0、顯示控制芯片因工作電壓低于額定工作電壓出現異常，系統出現自動待機。顯示控制芯片的復位電路受到靜電放電噪聲干擾，導致復位電路的誤動作，引發系統錯誤的復位操作，系統出現自動待機。

按鍵控制電路受到靜電放電干擾，導致按鍵誤觸發，發出錯誤的關機指令，系統出現自動待機。顯示控制芯片本身受到靜電放電干擾，導致其工作狀態出現異常，出現系統自動進入待機模式。

靜電放電過程中使用示波器測量12V轉5V DC-DC輸出端5V電壓，發現出現瞬間電壓跌落到2.96V，反復測量多次確認DC-DC輸出端確實出現電壓跌落現象，12V轉5V DC-DC電路如下圖所示：

為確認是否因5V DC-DC輸出電壓跌落引起系統自動待機問題，將DC-DC電源斷開使用穩壓源提供系統5V供電，靜電放電系統自動待機現象消失，確認是DC-DC輸出端電壓跌落引起后端系統工作狀態異常，DC-DC輸出電壓在靜電放電過程中測量波形如下圖所示：

DC-DC輸出端電壓跌落的原因主要有：EN腳開啟電壓瞬間低于額定電壓，DC-DC出現瞬間關斷輸出電壓跌落，后端電解電容容量較小，電壓補償來不及；DC-DC反饋環路受到靜電放電干擾，導致反饋信息出錯，DC-DC芯片做出誤調整引起輸出電壓瞬間跌落，后端電解電容容量較小，電壓補償來不及。

根據DC-DC電路設計可知，DC-DC芯片EN腳采用12V電壓輸入被RD7/RD4電阻分壓，其中RD4電阻參數為20Kohm,RD7電阻為100Kohm，通過計算得出EN腳的供電電壓為12V*（20/100+20）=2V。

根據DC-DC芯片規格書上對EN腳描述說明可知，EN腳需要高電平開啟，建議設計是直接接100Kohm電阻上拉到輸出電源Vin，而實際上的電路設計不符合芯片規格書要求。根據數字電路高、低電平定義，此電平值處于不確定電平段，極易導致芯片誤判。（數字電路電平定義：≦0.7V為低電平，≧2.8V為高電平，0.7V≦開啟電壓≦2.8V應避免）

仔細查閱芯片規格書可知EN腳工作最低電壓要求為1.5V，實際工作電壓設置為2V，處于臨界值日，非常不安全，將EN腳下拉電阻RD4移除，電壓達到12V，靜電放電測試時自動待機現象消失。

12V轉5V DC-DC是系統主電源，由于EN腳分壓電阻參數選擇不當，實際工作電壓為2V，而EN腳工作最低電壓要求為1.5V，實際工作電壓處于SPEC要求的下限。

靜電放電電流流過參考地平面時，引起參考地電位波動，DC-DC EN腳參考電壓跟隨地電位波動，波動范圍超過DC-DC芯片EN腳開啟電壓容限，出現DC-DC芯片被誤關閉引起輸出電壓跌落，后端電解電容容量較小，來不及補償輸出電壓，導致后端電路因輸出電壓低于額定工作電壓，系統出現自動待機現象。

根據問題原因分析，試驗驗證結果，結合DC-DC芯片規格書使用說明要求，結合成本最優原則，問題解決方案如下：

問題解決方案（一）：將DC-DC芯片EN腳對地分壓電阻參數由20K改為47K，工作電壓由2V調整到3.6V，使DC-DC EN腳實際工作電壓在芯片規格書允許的安全范圍內。

問題解決方案（二）：將DC-DC芯片EN腳對地分壓電阻移除，工作電壓由2V調整到6.67V，使DC-DC EN腳實際工作電壓在芯片規格書允許的安全范圍內。（解決方案二）綜合評估采用解決方案（一）

關于DC-DC芯片電路設計應嚴格遵守芯片應用手冊，尤其是EN腳、反饋信號、輸出端濾波電感、電解電容關鍵器件選型。本案例DC-DC輸出端電解電容參數由100uF改為470uF甚至更大容量電容時輸出電壓跌落問題就不是非常明顯，則很容易忽略，很難被發現。
