TP4056是專門為單節鋰電池或鋰聚合物電池設計的線性充電器，充電電流可以用外部電阻設定，最大充電電流可以達到1A，同時包含兩個漏極開路的輸出狀態指示燈，用來指示當前電路狀態。

如果電池電壓低于2.9V，TP4056采用小電流對電池進行預充電，如果電池電壓超過2.9V，采用恒流模式對電池供電，充電電流被PROG引腳與GND之間的電阻決定，當電池電壓逐漸接近4.2V的時候，充電電流減小進行恒壓充電模式，充電電流逐漸減小到充電結束。

同時當檢測到電池電壓降到4.1V以下，TP4056會自動開始新的充電周期，CHRG引腳跟STDBY引腳是開漏輸出引腳，當TP4056給電池充電時，CHRG引腳輸出低電平，表示充電正在進行，當充電完成STDBY引腳輸出高電平，表示充電結束。

同時TP4056內部內置智能溫度控制電路，在芯片結溫超過145°C時自動降低充電電流，這個功能會使TP4056在最壞的情況下自動減小充電電流。

問題1鋰聚合物電池可以通過電源直接進行充電嘛？

鋰電池的充電電壓一般為4.2V，同時在充電的過程中充電電流要根據電池的容量跟電池電壓來調整，如果使用電源直供電壓沒有辦法保證電流的穩定性，可能會導致電壓過高，電流過大等問題。

在電池充電的三個階段 預充電階段 恒流階段 恒壓階段 每個階段的充電電流都是不一樣的，而如果直接接入電源沒有辦法保證這一點，同樣的鋰電池本身沒有過充，過放，過熱保護而TP4056鋰電池充放電芯片提供了這些

問題2鋰電池頂端小板子不能用來充電嘛？

聚合物鋰電池在頂部內置的小板子，叫做保護板主要功能是保護電池不被過沖 過放 過流 短路損壞，并不能提供充電管理芯片在對電池充電的精準提供的電流控制。

具體功能表格圖

TP4056引腳詳解

PROG引腳  恒流充電電流設置端

當從PROG引腳連接一個電阻到GND端，可以對充電電流進行設定，同時根據需要充電的電流 Ibat來確定電阻的值，在小電流充電階段改引腳電壓被限制在0.1V，在恒流充電階段引腳電壓被固定在1V。

VCC GND引腳 輸入電源電壓正極負極

此管腳電壓為內部電路的工作電源，Vcc的輸入電壓必須大于欠壓鎖定閾值同時大于BAT(電池正極電壓)100mV時充電才會開始，如果當Vcc輸入電壓低于欠壓鎖定閾值或者與BAT管腳電壓值差30mV時，TP4056將進入低功耗的停機模式不在進行工作，此時BAT引腳消耗電流小于2ua。

需要將電池的正極引腳連接到這個引腳，在芯片被禁止工作或者睡眠模式下BAT引腳的漏電電流小于2ua，同時在工作模式下BAT引腳向電池提供充電電流和4.2V的限制電壓。

STDBY CHRRG 充電狀態指示引腳

當充電完成時，STDBY引腳被內置開關拉倒低電平，當在充電狀態CHRG引腳被拉到低電平表示正在充電，其他情況兩個引腳都在高阻態狀態。

充電狀態指示燈表格

上文引腳講解中提到PROG引腳決定了，TP4056芯片給電池充電的電流，具體操作就是更換不同的電阻阻值，其選值公式是。

公式中的I充電電流就是想要的充電電流數值，計算出來的R單位是k，而充電電流的選擇，通常是電池容量的1C或者0.5C，例如1000ma容量的鋰電池，其充電電流可以取1000ma，或者0.5ma。

問題1要求輸出500ma充電電流應該取多大的電阻

1200/500 = 2.4k 輸出500ma的充電電流可以取值2.4k的電阻來使用。

引腳封裝圖

TP4056驅動電路圖

在芯片的數據手冊里面有提供經典電路圖，在這張經典電路圖里面兩個10UF電容分別用來給電路中的輸入電壓跟輸入電壓用來濾波，1k電阻用來給二極管限流降壓，Rprog電阻用來決定恒流模式下載充電電流，而R1 R2 還有NTC 電路是用來檢測電池溫度的。

數據手冊實例電路圖

在實際電路設計中可以將，R1 R2 NTC(熱敏電阻)省略掉，而BAT引腳需要連接電池的正極，這個正極可以自己繪制焊盤或者用排針孔來焊接電源正極跟負極，同事需要注意的是5V的輸入電壓是串聯一個0.3歐姆的輸入電阻的。

鋰電池充放電板子繪制

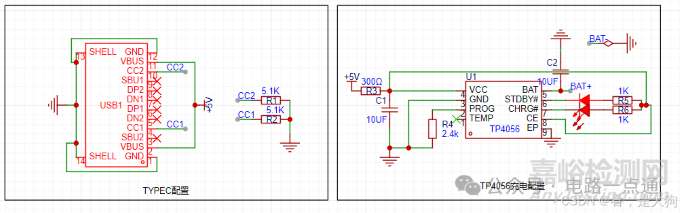

實際原理圖繪制

原理圖

使用了typec進行5v供電，沒有使用temp引腳，BAT引腳引出了BAT+信號，到pcb上畫焊盤處理連接電池正極。

值得注意

這里面需要注意的是EP引腳，引腳是芯片底部的散熱焊盤引腳，用于給芯片散熱，充電管理芯片在工作是芯片溫度會比較高，通常該引腳做法是連接到GND，在焊盤上打上過孔連接到其他區域的GND，以增強其散熱性能。

pcb繪制

然后走線的話記得給電池開兩個焊盤用來連接電池用的。
