隨著體外診斷（IVD）行業的迅速發展，對診斷試劑行業在運輸和數量上提出了新的挑戰。凍干法診斷試劑能夠有效避免冷鏈運輸?shù)膯栴}，但其產能較低、能耗較高，這在一定程度上限制了其推廣速度，迫切需要新的工藝路線來改進。新型凍干診斷試劑微球不僅解決了凍干診斷試劑無需冷鏈運輸?shù)膯栴}，還在產能、效率、能耗等方面展現出獨特優勢，有望在一定程度上取代現有的原位凍干診斷試劑形式。然而，凍干診斷試劑微球的生產工藝配套仍在持續的探索與優化中。本文將重點闡述其生產過程中的注意事項以及配套設備的保障，期望能為計劃建設凍干診斷試劑微球生產線的企業提供有價值的參考。



1.體外診斷試劑行業的發展與挑戰



1.1IVD行業發展概況



隨著體外診斷（IVD）行業的迅速發展，通過分子、即時檢測（POCT）和免疫等多種方法學推出的體外檢測試劑，已成為控制疫情的關鍵工具[1-2]。



各種方法學的 IVD 試劑通常包含核酸、抗原、抗體和酶等生物大分子[3]，這些生物活性物質的結構和功能易受溫度影響而失活，這給檢測結果的準確性帶來了挑戰。因此，診斷試劑在存儲和運輸過程中對溫度控制有著嚴格的要求。更高效的生產工藝、更卓越的試劑穩定性和更低的運輸成本，將對整個行業的發展產生深遠的影響。



1.2診斷試劑常見形式



體外診斷試劑，以分子診斷試劑為例，通常分為液相和固相兩種形式。固相形式又細分為原位凍干和凍干微球型，如圖1、圖2 和圖3 所示。液相形式的體外診斷試劑通常需要冷鏈運輸和冷藏工藝，這不僅增加了運營成本，還可能對產品質量造成潛在風險。原位凍干技術解決了冷鏈運輸問題，使得診斷試劑可以在常溫下運輸，但包材間的間隙、試劑盒與凍干板層的不匹配、試劑盒及包材的不良熱傳導性、復雜的進出料工藝等問題，在一定程度上限制了原位凍干的產能、利潤及推廣。新型凍干診斷試劑微球不僅解決了凍干診斷試劑無需冷鏈運輸?shù)膯栴}，還在產能、效率、能耗等方面展現出獨特優勢，有望在一定程度上替代現有的原位凍干診斷試劑形式。



圖1 液相型

圖2 原位凍干



圖3 凍干微球



三種形式的診斷試劑各有其優缺點，詳細對比見表1，具體內容將在后續文中詳細闡述。

表1 三種形式診斷試劑對比表



2.凍干診斷試劑微球生產工藝流程



凍干診斷試劑微球的生產涉及將微量診斷試劑料液迅速凍結成均勻的顆粒，隨后通過凍干機進行干燥處理，最后利用特制的分裝器快速分裝到容器內，從而獲得微球凍干制品。



2.1生產工藝流程梳理



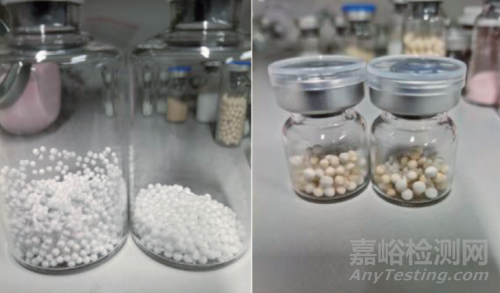

凍干[4]，也稱為真空冷凍干燥，是在物料凍結的狀態下，在真空環境中進行，使物料中的水分直接升華，以達到干燥的目的。經過凍干處理后，水汽升華通道使得制品形成疏松多孔態，具有良好的復水性，如圖4 所示。凍干是目前針對溫度敏感產品的最理想干燥方式，復水后，可以有效恢復其理化特性。



圖4 凍干物料疏松多孔狀

鑒于凍干的特性，凍干過程不會改變物料的形態。因此，為了形成球形顆粒態，必須在凍干前引入滴珠制粒設備，使診斷試劑料液在凍干前形成球形，并在凍干機內維持其形態進行干燥，如圖5 所示。凍干后，診斷試劑微球通過專業分裝設備快速完成分裝。

圖5 凍干診斷試劑微球電鏡照片



2.2生產工藝流程



經過梳理的凍干診斷試劑微球生產工藝流程如下：



● 配料 / 配液：配置診斷試劑料液；

● 滴珠制粒：將診斷試劑料液速凍成定量的微球顆粒；

● 凍干：將滴珠制粒的微球進行升華干燥；

● 分裝：將凍干后的診斷試劑微球分裝到包材內；

● 密封：對分裝凍干診斷試劑微球的包材進行鋁箔袋封口；

● 后道包裝：將最終成品裝盒、裝箱、碼垛。



3.凍干診斷試劑微球產線



根據前文所述的制備工序，凍干診斷試劑微球生產線可細分為上游設備、核心設備以及下游設備。核心設備主要負責將凍干診斷試劑微球從原料液轉化為最終產品。生產線布局如圖6 所示。



圖6 凍干診斷試劑生產線



3.1配液系統及配方設計



凍干診斷試劑微球產線的配液系統及其配方設計構成了整個生產線的前端工序。鑒于當前的生產規模，該配液系統呈現出小型化的特征，單批產能主要控制在 5L 以下。在設計凍干診斷試劑微球產線的配液系統及處方時，需考慮以下因素：



（1）在滴珠制粒過程中，液氮速凍及液氮環境冷藏（-196℃）的條件與傳統的原位凍干 ( 一般不低于 -45℃)存在顯著差異。因此，處方中冷凍保護劑的選擇及其配比對最終診斷試劑的效果具有重大影響。在從原位凍干轉向診斷試劑微球的過程中，需要特別關注。即使是相同的有效成分，不同的冷凍保護劑配比也可能導致凍干微球產品的效果截然不同。如圖7所示，1號配方在冷凍過程中出現炸裂現象，且凍干時出現萎縮，而 5 號配方則表現較為理想。

圖7 不同冷凍保護劑的效果

（2）在凍干后，診斷試劑微球相較于原位凍干，需要增加分裝工序，其理化性質決定了分裝速度和可靠性。如果凍干微球過輕，會導致分裝過程中產生靜電，還可能導致粘連容器、跳球、以及微球極易破碎等問題，這些都會嚴重影響分裝效果。因此，適當提高診斷試劑的固含量，有助于改善凍干微球的分裝過程。

（3）凍干后的制品具有疏松多孔的結構，如圖5 所示。大規模的凍干微球生產線，自然需要一定的分裝時間。如果產品極易吸潮，將對最終產品的特性產生影響。因此，在配液及處方開發過程中，需要考慮進行適當?shù)恼{(diào)整，以減少產品的吸潮特性。

（4）添加劑和保護劑是輔助手段，它們不應影響診斷試劑的最終性能。應以試劑的最終效能為指導，這可能需要大量的實驗來探索。



3.2滴珠制粒



常規單人份凍干診斷試劑微球的體積通常集中在 10 ～ 25 μl/顆，個別產品可達50μl/顆。體積與顆粒大小的對應關系詳見表2。對于 10 μl 以下的診斷試劑微球，保證顆粒均一度是一個挑戰，對滴珠制粒設備提出了較高的要求；對于 30 μl 以上的診斷試劑微球，在液氮速凍過程中防止炸裂（圖8）和分散，同樣對液態診斷試劑的處方開發提出了嚴格要求。



表2 滴珠體積和微球直徑關系

圖8 速凍時炸裂

（1）產能：滴珠制粒機作為生產線上的核心設備，主要負責實現高效的滴珠制粒作業。對于 8 通道制粒機來說，其每小時的產量可達到 2 ～ 3 萬顆，這一數字取決于精度要求、顆粒大小以及料液特性等因素。

（2）速凍：盡管滴珠制粒涉及將診斷試劑料液滴入 -196℃液氮中進行冷凍，但這一過程也難以實現所謂的“瞬間冷凍”，特別是對于大尺寸的顆粒。通常情況下，凍結過程可能需要持續10 ～ 30 s。在速凍完成之前，液滴會浮在液氮表面，如圖 9 所示。速凍一旦完成，液滴便會沉入液氮底部。多個未完成速凍的“液滴”在相互接觸時，會發生粘連，如圖 10 所示，這將影響該診斷試劑微球的精度。因此，在滴珠制粒調速過程中，這一點需特別留意。

圖9 速凍未完成

圖10 顆粒沾粘

（3）補充液氮：在滴珠制粒過程中，液氮的持續消耗是不可避免的。如何有效降低液氮的消耗、及時補充液氮、縮短每次補充液氮所需的時間以及減少補充次數，都是生產過程中必須面對的實際問題。如果液氮儲槽容量太小，將導致頻繁的液氮添加；而儲槽容量過大，則可能導致生產結束后液氮的大量浪費。因此，應根據產能需求，綜合考慮選擇合適的液氮儲槽。

目前，市場上也存在一些滴珠制粒機，它們能夠加快料液的速凍過程，從而縮短制粒周期。具體的工藝流程需要診斷試劑制造商與滴珠機制造商共同定制開發。

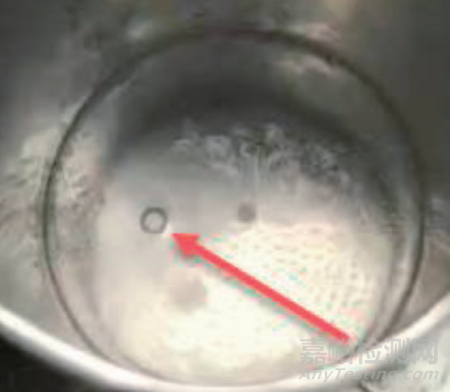

（4）料液補充及監測：在滴珠制粒過程中，診斷試劑的料液也在不斷消耗，因此需要人工監控或滴珠制粒設備具備自動吸空報警功能。當料液不足，滴珠裝置吸入空氣時，如圖11 所示，需要立即進行報警和干預，以確保制粒的精度。

圖11 吸空氣泡

（5）安全相關：在滴珠制粒過程中，液氮的不斷消耗會產生氮?dú)猓@可能導致房間內氮?dú)鉂舛壬撸鹾肯陆担嬖诎踩[患。因此，在車間設計時，該房間必須具備良好的通風換氣功能，并且需要增加監測設備，以預防和規避安全風險。



3.3凍干



凍干的定義已在前文詳細說明，而在凍干過程中，只需遵循既定的工藝曲線操作。本文將僅對原位凍干的產能和效率進行比較。



3.3.1 產能對比

（1）以 8 聯管為例，原位凍干過程中，由于 96 孔板及載架是標準化產品，而凍干機的板層也遵循特定標準，但兩者之間缺乏兼容性，導致在原位凍干時出現顯著的板層空間浪費，如圖 12 所示。此外，在 96 孔板或載架上，8 聯管的橫向與縱向排列之間存在較大的間隙，導致空間浪費。以 0.5 m2 的凍干機為例，其批次產量大約為 3840 支管。

圖12 原位凍干

（2）微球凍干過程中，滴珠制粒后的微球可以倒入凍干機配套的金屬托盤中進行干燥，從而避免了板層空間的浪費；同時，微球之間可以緊密排列，不存在間隙浪費，如圖 13 所示；以 0.5 m2 凍干機為例，每批次產量可達到 60000 顆（以10μl的球?yàn)槔軌蜓b載 60000 支管；與原位凍干相比，產能提升了 15.6 倍。

圖13 微球凍干

3.3.2 效率對比

（1）在原位凍干中，板層的熱量需通過 96 孔板或載架傳遞至 8 聯管，然后傳導至試劑，由于 96 孔板、部分載架及 8 聯管的導熱性能不佳，導致試劑受熱緩慢，從而延長了凍干周期。此外，原位凍干的水汽升華通道較小，僅相當于原位凍干液面的面積，如圖14 所示。

圖14 水汽升華通道對比

（2）微球凍干過程中，板層上的熱量可以迅速傳遞至金屬托盤，進而快速傳導至診斷試劑微球，實現快速升溫，縮短凍干周期。而且，每一顆診斷試劑微球的球面都成為水汽升華的通道，與原位凍干相比，其液面面積大大增加，如圖 14 所示。



3.4隔離分裝



凍干后的診斷試劑微球，需要從凍干機內定量分裝到容器內（以 8 聯管為例），這里著重涉及包材理料、微球理料、分裝、隔離控濕等工序。



3.4.1 理料

根據產能規模及投資預算，可以選擇人工理料，也可以選擇自動理料。自動理料具有一定的挑戰性，尤其是包材卡在一起或包材變形引起的故障，需要結合實際使用的包材進行測試驗證。

考慮到專利保護等因素，部分診斷試劑制造商選用具有專利保護的定制分裝容器，這會給自動理料及后續的分裝工作帶來很大的非標性和難度。

3.4.2 分裝

診斷試劑微球分裝可以采用真空分揀和重力落料兩種形式。

真空分揀是利用真空源作為動力，人工或機械手逐粒或多粒同時吸取凍干微球，并擺放入理好的包材內，如圖 15 所示。此處需要注意氣源壓力，避免沖擊過大，導致微球破損。

圖15 真空分揀

重力落料是利用重力作為動力，將診斷試劑微球篩分到對應位置，依靠重力自動落入理好的包材內。此處需要注意提前對微球進行除靜電操作。

3.4.3 隔離控濕

前文闡述了凍干制品疏松多孔且極易吸潮的特性，這會導致其性能和外觀發生變化，如圖 16 所示。對于大規模凍干診斷試劑微球生產線而言，分裝過程不可避免地需要一定時間。在這種情況下，必須根據產品特性、分裝暴露時間、操作舒適性等因素綜合評估，以確定所需的控濕環境參數。控濕方法可選擇房間控濕或隔離罩控濕。如果選擇使用隔離罩進行控濕，一般有兩種形式：

圖16 凍干診斷試劑吸潮

● 通過轉輪除濕機控制隔離罩內的濕度，一般可以維持在大約 10% 的水平；

● 如果車間可供應潔凈干燥的氮?dú)猓€可采用氮?dú)庵脫Q的方式進行控濕，濕度可控制在大約 2%。



3.5檢測及密封



（1）在凍干診斷試劑微球進行最終密封包裝之前，需要設置檢測工序。檢測以人工進行，也可以使用設備自動檢查。設備端一般采用 CCD 高速相機進行拍照檢測。

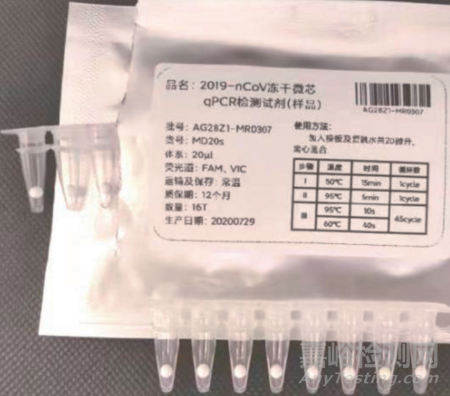

（2）凍干診斷試劑微球的最終密封包裝一般采用鋁箔袋封口形式。根據需要，可以配置在線制袋或預制袋包裝機進行封口密封，如圖 17 所示。此外，還可以實現真空密封。

圖17 鋁箔袋封口



3.6下游包裝



在鋁箔袋或其他形式的密封完成后，凍干診斷試劑微球產品實現了真正的密閉包裝。后續可采用半自動或全自動的噴碼、裝盒、裝箱、碼垛等標準后道包裝產線，以實現流水化生產。



4.總  結



本文深入探討了診斷試劑的三種主要形式及其各自的優缺點。在應對大規模生產需求的背景下，凍干分子診斷試劑微球在產能、效率和能耗等方面展現出顯著的優勢。然而，這種形式同樣面臨著一些新的技術挑戰，迫切需要解決。本文詳細闡述了凍干分子診斷試劑微球的生產工藝流程、所面臨的問題以及相應的工藝設備支持，旨在為計劃建設凍干分子診斷試劑微球生產線的企業提供有價值的參考和借鑒。



參考文獻



[1] Huang C,Wang Y,Li X,RenL,Zhao J,Hu Y,et al.Clinicalfeatures of patients infectedwith 2019 novel coronavirusin Wuhan,China. Lancet.2020;395(10223): 497-506.

[2] C u c i n o t t a D , Va n e l l i M .WHO Declares COVID-19 aPandemic.Acta Biomed. 2020;91(1): 157-160.

[3] 周睿，王清濤 .POCT 在臨床應用中面臨的機遇和挑戰 [J].中華檢驗醫學雜志，2019（5）：323-327.

[4] 劉超 . 凍干工藝可控結晶技術應用于探討 [J]. 化工與醫藥工程，2019.40（6）：28-31.

本文作者劉超、張鵬宇、蔡沈燕，東富龍科技集團股份有限公司，僅供交流學習。
