【研究背景】

在全固態鋰離子電池（All-Solid-State Li-ion Batteries, ASSLB）的賽道中，以石榴石結構（Garnet-type）的Li7La3Zr2O12（LLZO）為代表的新一代固態電解質材料正受到廣泛關注。傳統液態電解質在安全性和能量密度上存在天花板：可燃性的有機電解液在高能鋰電池體系中潛藏安全隱患，同時液態體系在高壓、寬溫域和長壽命要求下難以滿足下一代儲能器件的苛刻條件。相比之下，固態電解質材料有望從根本上改善電池安全性，并在高能密度和長循環壽命方向上實現突破。石榴石型LLZO以其高化學穩定性、寬電化學窗口以及在室溫下可達0.1~1mS/cm量級的離子電導率而受到青睞。

然而，要讓LLZO在實際產業中發揮出最大潛能，必須有效解決其制備過程中的相穩定性問題。LLZO有立方相和四方相兩種晶型，其中立方相通常表現出更高的鋰離子導電性能，但要在常規燒結與處理條件下穩定獲得高純度立方相并不容易。這一難題的核心在于結構中鋰含量與氧空位的精確調控，而通過摻雜（如Al、Ga、Nb、Ta等元素）優化Li/La/Zr原子配比與晶格缺陷結構，是當前行業內非常活躍的研究方向。

本研究聚焦于不同摻雜策略對立方LLZO電解質性能的影響。從論文摘要和引言中可見，研究者不僅嘗試了特定元素（例如Al）的不同含量摻雜，而且對比整理了文獻中其它元素（如Ga、Nb、Ta等）摻雜結果。這使我們可以借此分析摻雜元素與鋰含量、晶格參數、離子遷移能壘和電導率之間的內在關聯。在產業層面，如果能通過精細摻雜策略獲得穩定、高導的立方LLZO，將為下一代固態電池核心材料開發提供有力支撐，顯著提升固態電池能量密度與安全性，對電動汽車、儲能電站、高端消費電子等領域的技術升級意義重大。

總而言之，該研究的背景價值在于：通過對LLZO材料中多種摻雜策略的系統研究，探索其穩定立方相、提高離子電導率和優化材料微結構的關鍵要素，為實際應用中的材料工程設計提供明確的技術路徑和理論依據。

【結果與討論】

1、實驗方法概覽與材料制備路線

在“結果與討論”的開篇，論文首先介紹了所選用的LLZO基礎組成體系和摻雜元素的變化范圍。研究團隊重點圍繞Li(La(x)Al(y))Zr2O(12)（下文簡稱Al-LLZO）展開，比較Al含量從0.2到0.4摩爾比例變化對材料結構和性能的影響。同時，文中也引用大量文獻數據，對比Ga、Nb、Ta等元素摻雜的LLZO體系，以建立更完整的行業坐標。

實驗條件與路線要點：

基礎路線：采用固相反應（Solid-State Reaction, SSR）法制備LLZO粉體，并在后續高溫燒結（約1200℃）中得到致密化的陶瓷電解質片。

摻雜方法：通過在前驅體材料中引入Al2O3等含鋁前體，利用熱處理促進Al離子嵌入LLZO晶格中。

分析技術：使用X射線衍射（XRD）分析相組成與晶格參數；掃描電子顯微鏡（SEM）及能譜（EDX）表征微觀形貌與元素分布；固態核磁共振（NMR）探討Al的局域配位環境；交流阻抗譜（EIS）測定電導率和界面電阻信息。

通過這樣的實驗設計，可在微觀結構（如晶格參數、二次相分布）與宏觀性能（離子電導率、激活能）之間建立關聯，從而闡明不同摻雜策略對材料電化學性能的根本作用機制。

圖1：摻雜 LLZO 的總電導率和活化能，僅部分展示，詳情見全文。

2、相組成與晶格結構

研究首先聚焦于材料在900℃預燒結（calcined）與1200℃燒結（sintered）后相組成的變化。XRD分析表明，對于Al含量在0.2~0.4范圍內變化的AlLLZO，獲得的主相均為立方相LLZO。當Al含量適中（如Al=0.2~0.3）時，晶體結構更接近理想立方相，XRD圖譜中四方相或其他第二相反射峰的強度大幅降低。然而，當Al含量偏高（接近0.4）時，研究發現樣品中出現La2Zr2O7一類的副相峰。這意味著過量Al摻雜并不一定進一步提高電導率，相反可能因微結構失配引入新的相界面，降低材料總體導電性能。

進一步，作者通過精確測定XRD主峰位置，提取晶格常數（lattice parameter）并與理論Li含量進行關聯分析。隨著Al含量升高，晶格常數略有縮小，這一變化表明Al3+離子進入晶格位點后，對整體晶格微結構產生輕微壓縮效應。這種微結構變化有助于理解離子擴散通道尺寸與離子遷移能壘之間的關系。

圖2：不同Al（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）含量的煅燒（900℃）和燒結（1200℃）LLZO粉末的XRD譜圖。

3、顯微結構與成分分布

為了厘清Al在材料中的分布，論文利用SEM截面觀察與EDX分析手段。當Al含量較低（如Al=0.2~0.3）時，Al元素在基體晶粒中分布均勻，晶粒大小適中且顆粒間孔隙度低，表明良好的燒結致密度。當Al含量逐步升高到0.35甚至0.4時，發現局部區域出現Al富集相。這些富集區往往伴隨晶粒尺寸分布不均與局部孔隙產生，可能增大晶粒邊界阻抗，導致整體離子傳輸路徑不暢。

SEM微觀圖（如圖X）顯示低Al摻雜時陶瓷片呈淺色均勻分布，高Al摻雜樣品中則出現局部深色或異質結構區。這些差異為后續討論“離子導電路徑被何種微結構因子阻斷”提供了直觀證據。

圖3：不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.20−0.40）的燒結LLZO球團的截面SEM（左）和EDX顯微照片（右）。EDX元素映射的顏色代碼：La（紅色）、Zr（黃色）、Al（綠色）和O（藍色）。

4、固態NMR與Al局域配位環境

為了進一步理解Al在晶格中的確切占位和化學環境，作者使用27Al和7Li固態NMR技術。結果顯示，對于不同Al摻雜含量的LLZO樣品，NMR峰位與線形存在微妙變化。例如，在Al含量較低時，Al主要呈現四面體配位環境，對應結構中受高度對稱性的點位。當Al增加后，NMR信號中出現額外峰肩，說明部分Al原子以略有扭曲的局部環境存在。這些改變表明Al的嵌入位置、局部對稱性和晶格扭曲程度與摻雜量密切相關，也暗示了離子擴散路徑中勢壘高度的微調。

NMR結果與XRD和SEM的結論共同描繪出一幅圖景：適量Al摻雜可將LLZO晶格調整至高對稱、低阻礙的離子通道結構，但過量Al引發的局部偏析和配位環境破壞，可能對離子傳輸產生不利影響。

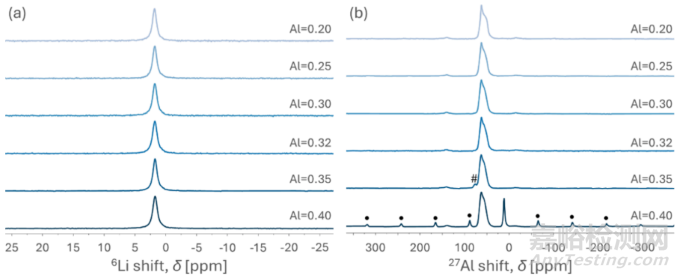

圖4：(a)不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）燒結LLZO球團的6Li和27Al MAS光譜。點表示從峰值11.6 ppm開始旋轉的邊帶。#號表示一個未識別的峰值。

5、電導率與離子遷移特性分析

論文的關鍵亮點是對離子電導率及其與摻雜元素的系統關聯分析。通過EIS測量，作者獲得了一系列Al-LLZO在室溫下（25℃）的離子電導率數據，以及不同Al含量下的激活能（Activation Energy, Ea）。如下為本研究和相關文獻數據的對照整理：

當Al含量在約0.2~0.3時，立方相LLZO的室溫離子電導率可穩定達到約1mS/cm左右。這對于固態電解質而言已相當優異，使材料具備實用化潛力。

然而，當Al含量進一步提升至0.35~0.4時，電導率不增反降，回落至約0.1mS/cm水平。這一數據轉折清晰地印證了此前結構表征的推斷：過量Al會破壞離子擴散通道的連續性與均一性。

將本研究結果與文獻中Ga、Nb、Ta等離子摻雜結果對比可發現：不同摻雜元素策略雖均能穩定立方相，但其最佳摻雜濃度窗口存在明顯差異。以Ga、Ta為例，合適的摻雜量往往使電導率穩步提升，部分甚至達到1mS/cm以上；但一旦偏離最佳范圍，電導率便迅速下滑。

激活能Ea的變化同樣值得關注。激活能是表征離子跨格點遷移所需能量的參數—激活能越低，離子擴散越輕松。對于Al-LLZO體系，適中Al摻雜量既能保持高立方相穩定性，又可在一定程度上降低遷移能壘，從而達到平衡的高電導率表現。反之，當Al過量時，局部相變與晶格扭曲會抬高能壘，使離子擴散更加困難。

圖5：不同摻雜量對離子電導率的影響。

6、綜合討論：不同摻雜策略的作用機理與行業意義

立方相穩定與Li空位濃度調控：

摻雜元素（如Al3+）通過替代特定晶位，引入電荷補償機制，從而影響LLZO中Li離子分布和Li空位濃度。適量摻雜形成穩定立方相，使Li+在三維網絡中有足夠連通通道，從而顯著提高離子電導率。但若摻雜過度，電荷補償失衡及副相出現會導致空位分布不均、離子路徑受阻。

晶格參數與導電性關聯：

研究顯示，不同摻雜策略下的晶格參數變化與理論Li含量、離子遷移激活能有內在關聯。當晶格稍有收縮或擴張，Li+在八面體或四面體位點間的躍遷速率就會受到影響。理想狀態下，需在晶格參數、Li含量和缺陷化學之間找到最佳平衡點。

行業應用參考：

對固態電解質研發而言，此研究的啟示在于：摻雜并非越多越好，關鍵在于找到合適的摻雜窗口，確保立方相穩定的同時為離子擴散提供低勢壘路徑。

面對大規模產業化需求，研發人員可以從該研究中汲取經驗：

首先，可通過小范圍梯度增加摻雜量進行篩選，不必盲目追求高摻雜濃度。

其次，結合NMR、XRD和EIS等多維度表征手段，深入剖析摻雜離子占位與局域環境，不僅關注表觀電導率值，更要理解微結構和缺陷化學原因。

同時，與文獻中Ga、Nb、Ta等摻雜元素對比，有助于選定最適合特定工業生產路線和性能要求的摻雜元素組合。

局限性與潛在改進方向：

需要指出，盡管Al摻雜在穩定立方相與提升電導率方面已有顯著成效，但仍存在一些技術局限。例如，高Al含量導致的副相與微結構畸變問題仍然難以完全規避；此外，不同摻雜元素之間的協同作用、復合摻雜策略、燒結工藝優化和界面工程手段（如引入中間層改善電極-電解質界面）尚有待進一步研究。未來的工作可能包括：

從理論計算層面優化摻雜元素與濃度匹配，以確定具有更低激活能和更高結構穩定性的配方。

引入快速燒結、等離子燒結（SPS）或熱等靜壓（HIP）等新工藝，獲得更高致密度和均勻微結構，從而進一步提升離子傳輸性能。

與電極材料界面優化相結合，實現在全電池層面顯著提升能量密度和循環壽命。

通過這些討論點的系統分析，我們可以得出結論：找到恰當的摻雜策略，對于發揮LLZO固態電解質在ASSLB中的潛力至關重要。

【總結】

本研究深入考察了不同摻雜策略——尤其是Al摻雜量變化——對立方相LLZO固態電解質晶體結構、微觀形貌和離子傳輸性能的影響。綜合前文分析，可以得出以下核心結論：

立方相穩定與合適摻雜區間：

通過控制Al摻雜量在適中范圍（約0.2~0.3）內，可有效穩定立方相LLZO結構，顯著提高室溫離子電導率，達到約1mS/cm的優異水平。這為立方相LLZO在下一代全固態電池應用中奠定了堅實基礎。

過量摻雜的負面效應：

當Al摻雜量過高（如0.4），材料中會出現副相并導致微結構不均勻，從而降低離子擴散通道的連貫性和有效性，導致電導率下降。

微結構表征與機理解析：

XRD、SEM/EDX和NMR等多維度表征顯示，Al的占位和局域配位環境對晶格參數和缺陷化學有深刻影響。適量摻雜可優化Li+擴散路徑，而過量則會破壞局部結構對稱性，增加離子遷移能壘。

行業意義與未來展望：

該研究不僅為Al摻雜LLZO的優化提供了明確參考，也為其他摻雜策略（如Ga、Nb、Ta）提供對照坐標。通過對比分析，各類摻雜元素、濃度與結構參數之間的耦合關系得以廓清，為工業界選擇合適的摻雜方案、優化燒結工藝和設計新型固態電池提供了指導。

展望未來，研究人員可嘗試進一步降低激活能、精細化調控晶格參數與Li含量，并探索復雜摻雜、多元協同摻雜策略，以求獲得更高導電率、更穩定界面和更佳的全電池性能。這些工作將推動固態電池從實驗室走向產業化，滿足電動交通和大型儲能系統對高性能、安全固態電解質材料的迫切需求。

【文獻信息】

標題

Effects of Different Doping Strategies on Cubic Li7La3Zr2O12 Solid State Li-Ion Battery Electrolytes.

不同摻雜策略對立方Li7La3Zr2O12固態鋰離子電池電解質的影響。

網址 https://pubs.acs.org/doi/10.1021/acsaem.4c02708

DOI 10.1021/acsaem.4c02708

其他

期刊：ACS Applied Energy Materials

作者：Nikolai Helth Gaukås、Tor Olav Sunde、Bjørnar Arstad，

出版日期：2024-12-08
