光耦合器簡介

光耦合器（Optocoupler, OC），電子領域中一種利用光信號進行電-光-電轉換的隔離器件，通常包含一個發光二極管（LED）作為光源和光敏半導體器件作為接收器。

光耦合器以其小巧的體積、出色的電氣隔離和強大的抗干擾能力，在多種電子應用中占據了重要位置。尤其在汽車電子系統中，光耦合器的使用日益增多，因此它們必須滿足汽車行業的嚴苛可靠性標準，才能被用于汽車制造。這要求車用光耦合器必須通過AEC-Q系列標準認證。

光耦電路示意圖 （注：下文光敏半導體管均指受光端的組件。）

光耦合器的汽車行業認證標準

2013年版的AEC-Q101包含了正反向工作試驗，適用于光電子器件。2017年，AEC-Q102發布，為光器件提供了認證依據。2020年，AEC-Q102-A版發布，指出光耦等光組件將在AEC-Q102-003中進一步細分。2021年，AEC-Q101更新至E版，去除了光類器件的描述和相關環境應力及壽命試驗。

2022年底，AEC-Q102-003發布，正式將光耦合器列為OE-MCM類型之一，確認了光耦合器的車規標準為AEC-Q102-003。

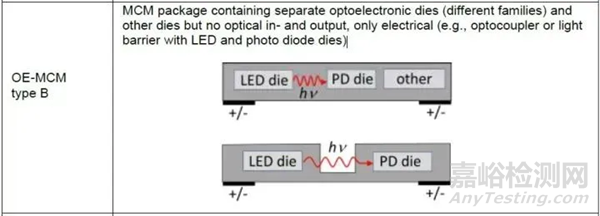

AEC-Q102-003適用OE-MCM中的分類B（來源：AEC - Q102-003 – REV August 28, 2022）

 AEC-Q101和AEC-Q102中關于“光”的描述

AEC-Q101與AEC-Q102的對比分析分

AEC-Q102與AEC-Q101的異同

1.適用對象

AEC-Q101：針對車用分立半導體元器件，如晶體管、二極管和光器件。

AEC-Q102：專注于車用分立光電半導體元器件，如發光二極管、激光組件、光電二極管、光電晶體管。

2.樣本量與環境應力試驗

AEC-Q101：要求3批，每批77件，LTPD（批量容差百分比缺陷）為1%，90%置信度的失效率為1%。

AEC-Q102：要求3批，每批26件，LTPD為3%，90%置信度的失效率為3%。

3.失效判據

AEC-Q101與AEC-Q102均規定，若器件的電學和光學參數不符合規格書規定，或環境試驗前后參數值變化超出規定百分比，或因環境試驗出現物理?yè)p壞，則視為失效。

4.環境應力與壽命試驗

AEC-Q101與AEC-Q102均包含高溫工作（HTOL）、溫度循環（TC）、功率溫度循環（WHTOL）等試驗項目。

5.AEC-Q102新增項目

AEC-Q102相較于AEC-Q101，新增了振動、沖擊、VVF變頻振動試驗、MS機械沖擊、脈沖工作壽命（PLT）、凝露（DEW）、H2S硫化氫腐蝕、FMG混合氣體腐蝕等項目。

AEC-Q102較AEC-Q101增加的項目

1.振動、沖擊

VVF變頻振動試驗，試驗條件：在20～100Hz頻率范圍內，位移幅值（峰-峰值）1.5mm；在100Hz～2kHz頻率范圍內，加速度200m/s2。

MS機械沖擊，試驗條件：X、Y、Z三個垂直軸的六個方向上各施加5次沖擊（共30次），半正弦脈沖，持續時間0.5ms，峰值加速度1500g's

2.脈沖工作壽命PLT

脈寬100 μs,占空比3%

3.凝露DEW

溫度循環范圍為30～65℃，在65℃保持4～8 h，轉換時間為2～4 h，RH=90～98%

以規格書中的最小驅動電流保持1008 h。若規格書中未定義額定最小電流，可選定一個驅動電流，其值不能使Tjunction的溫度上升幅度超過3K。

4.硫化氫和混合氣體腐蝕

H2S硫化氫腐蝕：在溫度40℃和濕度90%RH的條件下保持336小時，H2S的濃度為15×10-6

FMG混合氣體腐蝕：在溫度25℃和濕度75%RH條件下保持500小時，氣體濃度如下：H2S濃度：10×10-9；SO2濃度：200×10-9；NO2濃度：200×10-9；Cl2濃度：10×10-9

AEC-Q102與AEC-Q101有哪些相同點

只有通過AEC-Q規定相應的全部測試項目，才能聲稱該產品通過了AEC-Q認證；

供應商經用戶同意可以使得樣本量和測試條件低于AEC-Q要求，但這種情況不能認為通過AEC-Q認證；

對于ESD，允許供應商聲稱該產品通過相應等級的AEC-Q，如“AEC-Q102 qualified to ESD H1B”；

通用數據：為簡化認證和重新認證的過程，鼓勵使用通用數據；通用數據必須基于相同工藝、材料、地點等；PV和ESD必須實測，不能使用通用數據；用戶具有是否接受通用數據替代特定實測數據的最終決定權。

優先級要求：當文件要求有沖突時，遵循下述順序：采購訂單》特別商定的產品要求》AEC-Q要求》AEC-Q引用的參考標準要求》供應商的產品規格書

所有認證樣品需從生產基地（批產地）加工制造

任何器件的改變影響到或可能影響到器件的構成、安裝、功能、質量和可靠性時，要進行重新認證

對于每一次認證，供應商都必須向用戶提供設計、結構和認證的證書（CDCQ）

AEC-Q102與AEC-Q101需執行的相同項目

•預處理

•外觀檢查

•參數驗證

•ESD

•物理尺寸檢查

•端子強度

•耐焊接熱

•可焊性

•綁線拉力

•焊點推力

•芯片剪切力

•無鉛要求

總結

AEC-Q102與AEC-Q101雖然在某些要求上相同，但AEC-Q102針對光耦合器等光電子器件提供了更詳細的認證指導，包括新增的振動、沖擊等試驗項目。選擇正確的認證標準對于確保光耦合器產品的高可靠性至關重要。
