MOS管靜態參數指標包含：漏-源擊穿電壓V(BR)DSS、開啟電壓VTH、漏-源飽和漏電流IDSS、柵-源驅動電流或反向電流IGSS、導通電阻RDS(on)、柵源擊穿電壓VGS。

漏源擊穿電壓V(BR)DSS

漏源擊穿電壓是指柵源電壓為VGS為0時，場效應管正常工作所能承受的最大漏源電壓。加在場效應管上的工作電壓必須小于V(BR)DSS,且具有正溫度特性，應以此參數在低溫條件下的值作為安全考慮，是極限參數。

開啟電壓VGS(TH)

當外加?xùn)艠O控制電壓VGS超過VGS(TH)時，漏區和源區的表面反型層形成了連接的溝道，應用中常將漏極短接條件下ID等于1mA時的柵極電壓稱為開啟電壓，會隨溫度上升而降低。

導通電阻RDS(on)

MOS管導通時，其漏極與源極之間所有的電阻總和。主要構成部分如下圖所示：

圖1：導通電阻RDSON等效電路

RDSON詳細構成

RN+:源極N+擴散區中的電阻，占很小，高壓中可忽略；RCH:溝道區域，隨溝道寬度長度之比、柵極氧化層厚度和柵極電壓的變化而不同，低壓MOS中占比最大。

RA:VGS建立時電荷開始聚集在N-的外延層，并在溝道和JFET區間形成-電流。在此聚集區域的電阻即為RA。電阻值隨著聚集區電荷量和表面自由載流子的遷移率的變化而不同。并且如果柵極電極減小的話，就相當于減小了聚集區的長度，故RA會隨著RJ的增大而減小。

RJ:在P型區間的N-外延層當中的電阻；RD:在P區與襯底間的電阻，高壓MOS中的占比最大；RS:襯底區的電阻，高壓可忽略，50V的MOS管中有相當大的影響。另外，RDSON會隨著漏極-源極的金屬材質、N+半導體區域、器件封裝的不同而有著非理想的變化。

RDSON的溫度特性

圖2：RDSON負溫度特性曲線

25℃和175℃兩條傳輸特性曲線有一個交點，此交點的VG稱為轉折電壓（又稱零溫度系數點，約VGS=5.5V）,轉折電壓略為大于VTH電壓，在轉折電壓的左下部分曲線VGS電壓一定時，溫度越高，所流過的電流越大，也就是RDSON越小，這個區域?yàn)樨?fù)溫度系數區域。

負溫度特性存在于開關轉換的瞬態過程中，功率MOS管的內部由許多小的MOS晶胞并聯組成。所有單元的G極和S極由內部金屬導體連接匯集在晶元的某一位置，然后由導線引出的管腳。這樣離匯集點越遠的單元，G極的等效串聯電阻就越大，離柵極管腳距離近的晶胞單元VGS大，流過的電流大，溫度高，RDSON變小，電流更大，形成正反饋。若此區域停留時間過長，局部晶胞可能會出現過熱擊穿的情況，容易出現局部熱點損壞。

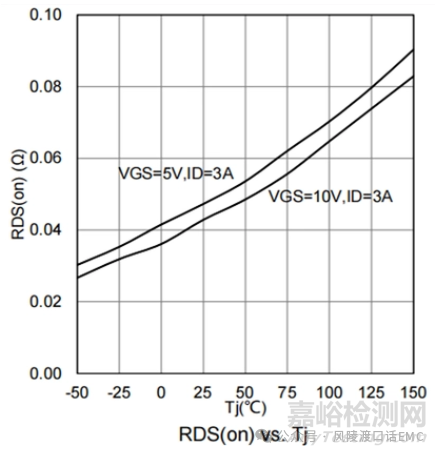

圖3：RDSON正溫度特性曲線

在轉折電壓的右上部分曲線，VGS電壓一定時，溫度越高，所流過的電流越小，也就是RDSON越大，此時流過的電流就越小，這個區域?yàn)檎郎囟认禂?shù)區域，功率MOS管內的晶胞單元會自動均流。

【重要知識點】

正溫度系數的RDSON，使得能夠抑制局部溫升，消除器件的局部熱點，使器件溫度趨于均勻，從而使MOS管的安全工作區SQA遠大于三極管的安全工作區，也是MOS管可以用于并聯使用的主要原因之一。

沒有三極管的二次擊穿現象（元胞自動均流的結果），導致高溫下功耗加大，同時使散熱設計變得復雜。

飽和漏源電流（IDSS）

在漏-源間加上V(BR)DSS和在125℃環境溫度時80% V(BR)DSS，G-S極短接下測得；正溫度系數，且其對溫度的敏感性比V(BR)DSS要大得多，測量方法如下圖所示：

圖4：MOS管漏-源漏電流IDSS測量方法

柵-源驅動電流（IGSS）

在柵極與源極之間加上最大VGS耐壓時的電流，有正反向；由柵極氧化物的質量和器件尺寸所決定，測量方法如下圖所示：

圖5：MOS管柵-源驅動電流IGSS測量方法

柵-源擊穿電壓（VGS）

在柵極與源極之間最大工作的正向偏置電壓和負壓；主要受柵極氧化層的厚度所決定；VGS有±20V和±30V兩種；VGS是極限，超過這個電壓值，即使在極短的時間內也會對柵極氧化層產生永久性損害，ESD是造成柵極失效的主要原因，須盡量避免。
