各階段常見的典型失效機理

前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度

本文對銅應力遷移模型進行研究。

    由于芯片制造中使用的不同材料和工藝溫度的組合，先進銅互聯技術中的銅線路處于拉伸應力狀態。當幾何構型在應力中產生局部峰值，并且當這樣的峰值存在于邊緣附著力差的位置或預先存在的工藝誘導空洞處時，就會產生大的應力梯度。應力遷移（應力誘導空洞，或簡稱為應力空洞）這一術語指的是在這種機械應力梯度的影響下金屬原子的移動。

    金屬的移動（遷移）在應力超過金屬化的屈服點之前很少發生，當超過后金屬原子從低應力區域向高應力區域擴散促使空洞的生長，當空洞足夠大時，空洞會導致電開路或電阻上升從而引起電氣故障。

    因?yàn)殂~具有更大的彈性模量、更高的熔點和更高的屈服強度，所以它比鋁金屬化能夠更好地承受應力。銅擴散的活化能大于鋁原子（隨著溫度降低相對擴散率較小），且電沉積銅的初始空隙大。因此，隨著尺寸的減小和新材料的引入，銅已顯示出對應力遷移的脆弱性，就像它的前身鋁一樣。從現象學上講，銅中的應力遷移與鋁中的非常相似。它仍然是一個擴散過程，并且仍然取決于銅中的拉伸應力大小。但是由于微觀結構和制造方法的差異，應力誘導空隙的數量和位置與鋁金屬化中的有很大不同。

    在銅線應力遷移的情況下，應力誘導空洞（SIV）模式（其中空洞出現在連接上層布線和下層布線的過孔部分）是可靠性方面的一個問題。當寬布線和窄布線通過單個過孔連接時，寬布線一側的拉應力集中在過孔上，這會由于蠕變現象導致銅線中的缺陷移動到過孔部分，然后產生空洞。與鋁金屬化相比，寬度＜2um的長蛇形銅布線對應力遷移不敏感。相反，各種與走線或襯墊相連的過孔特殊結構顯示出對應力遷移的敏感性。在銅金屬化中，應力遷移（SM）的影響在接觸寬線的過孔下最為嚴重。

    已知在銅過孔處的應力遷移發生在約200°C左右有一個溫度峰值。然而，由于這種失效在很大程度上取決于銅線形成后的高溫退火過程中產生的應力，并且它在短時間內發生，因此會導致早期失效。

    解決對策：

    1）設計：寬布線和窄布線通過兩個或更多過孔連接。當布線通過兩個或更多過孔連接時，施加在一個過孔上的應力得到緩解，即使一個過孔因施加應力導致出現空洞，另一個過孔也不會出現開路問題，這可以防止布線之間的開路缺陷。

    2）制造：制造工藝中針對此問題的對策，采取了諸如緩解銅線應力和選擇減少銅線缺陷的工藝條件等措施。

    目前對于應力遷移沒有商定的行業測試標準。常見的做法是將包含對應力遷移敏感的測試結構的晶圓置于高溫（150°C至300°C）下較長時間（約1000小時），定期將晶圓冷卻至室溫，以測試電阻是否有任何增加。

    應力遷移速率與機械應力和溫度的關系研究：

    1）低溫下：由銅與周圍襯墊和電介質之間熱膨脹系數的差異引起的機械應力在較低溫度下會增加。

    2）高溫下：取決于擴散率的原子遷移率在較高溫度下會增加。

    因此，空洞生長速率的最大值出現在中間溫度，此時應力和擴散率的乘積最大。對于銅，空洞生長的最大溫度通常在 175°C 至 225°C 范圍內。

注：部分研究表明，銅應力空洞生長沒有最大值，而是隨著溫度升高（無應力依賴性）生長速率持續增加。可能是延遲的晶粒生長等原因?qū)е隆?/span>

    因?yàn)闄C(jī)械應力取決于溫度，所以很難直接確定擴散激活能。在沒有其他數據的情況下，Eaa值選0.9eV，研究表明Eaa值在0.74~1.2eV之間。

熱機械應力模型：

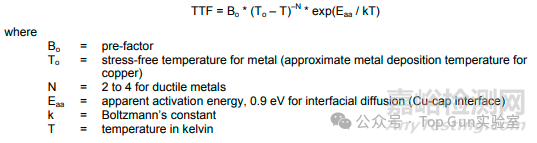

    失效時間（TTF）可以使用埃林模型，在該模型中，計算機械應力的冪律與阿倫尼烏斯因子的乘積。如果應力是由不同的熱膨脹率產生的，那么這種應力被稱為“熱機械應力”，并且與溫度的變化（即熱應變，ε ∝ (ΔT)）成正比。

應力遷移壽命預估示例：

目標：

計算辦公環境與加速應力環境下應力遷移的加速因子（AF）。

假設條件：

1）正常使用條件為：50°C芯片溫度

2）加速條件為：150℃應力溫度

3）To：300℃

4）N：3

5）表觀活化能Eaa：0.9eV

AF計算公式：

AF=[(To–Toffice)/(To–Taccel)]–N*exp[(Eaa/k)(1/Toffice–1/Taccel)]

假設條件代入計算：

AF=[(300–50)/(300–150)]–3*exp[(0.9eV/8.62x10–5eV/K)(1/(273+50)K–1/ (273+150)K)]=0.216*2080=450

結論：從加速環境轉換為正常使用環境，TTF值將增加到加速應力值的約30倍。機械應力使TTF值增加約0.22倍（負方向），而溫度使TTF值增加約2080倍。
