電壓跌落試驗（DIP）是電磁兼容性（EMC）測試中的一項重要內容，旨在評估電氣和電子設備在電源電壓突然下降時的性能穩定性和適應性。以下是對電壓跌落試驗（DIP）的詳細解析：

一、試驗目的

電壓跌落試驗的主要目的是模擬電網電壓突然下降的情況，以評估設備對電源電壓跌落的抵抗能力。通過該試驗，可以了解設備在電壓跌落過程中的行為表現，為產品的設計和改進提供重要參考。

二、試驗標準與規范

EMS測試是評估電子產品對電磁干擾的敏感程度的重要指標。在EMS測試中，DIP（電壓跌落）測試是其中之一。DIP測試主要模擬電源系統瞬時電壓下降的現象，用于評估設備在電壓波動下的性能。

產品測試圖

DIP測試的標準主要模擬電源系統瞬時電壓下降的現象，用于評估設備在電壓波動下的性能。

DIP測試的標準主要參考國際電工委員會（IEC）和國際標準化組織（ISO）的相關規定。具體測試標準如下：

1、IEC 61000-4-11：電磁兼容性（EMC）-第4-11部分：電壓跌落和短時中斷抗擾度試驗。該標準規定了電壓跌落和短時中斷測試的方法和驗收準則。

2、GB/T 17626.11-2008：電磁兼容性（EMC）-第11部分：電壓跌落和短時中斷抗擾度試驗。這是我國針對電磁兼容性測試的標準，等同采用IEC 61000-4-11。

3、GB/T 1865-2009：電氣照明和類似設備的電磁兼容性。該標準規定了電壓跌落和短時中斷抗擾度試驗的要求和試驗方法。

在進行DIP測試時，需要根據以上標準規定的試驗方法和驗收準則對產品進行測試。測試設備應具備相應測試能力，如電壓跌落發生器、示波器等。通過DIP測試的產品表明其在電壓波動環境下具有較好的抗干擾性能。

三、試驗條件

電壓等級：試驗電壓等級通常根據設備的額定輸入電壓和市場需求進行設定。常見的電壓等級包括額定電壓的0%（即完全斷電）和最高及最低額定電壓的70%等。

持續時間：電壓跌落的持續時間也是試驗的重要參數之一。持續時間的長短取決于設備的特性和市場需求。一般來說，持續時間可以從幾毫秒到幾秒不等。

跌落深度：跌落深度是指電壓跌落到額定電壓以下的部分。跌落深度的大小直接影響設備對電壓跌落的抵抗能力。

四、試驗方法

電壓跌落試驗通常使用專門的測試設備，如抽頭自耦變壓器和抗擾度測試系統等。試驗過程中，測試設備會模擬不同長度和嚴重性的電壓跌落情況，并記錄設備的響應情況。

五、試驗等級

‌IEC 61000-4-11標準規定了電壓暫降、短時中斷和電壓變化的抗擾度測試方法和等級范圍。‌ 該標準適用于額定輸入電流每相不超過16A、連接到50Hz/60Hz交流電網的電氣和電子設備‌12。

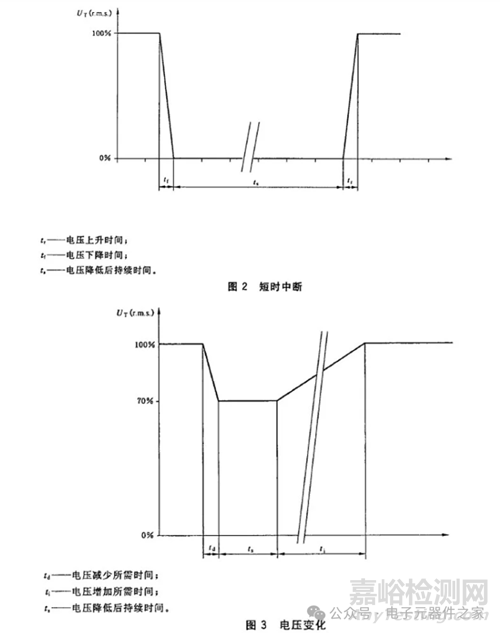

根據IEC 61000-4-11標準，電壓暫降的測試等級以%UT（暫降后剩余電壓為參考電壓的百分比）表示，常見的測試等級包括0%、40%、70%、80%等。短時中斷一般指電源完全中斷達250個周期（50Hz）或300個周期（60Hz）。電壓變化通常指突變到70%后維持一個周期，再經過25/30個周期后恢復到參考電壓的情況‌24。

IEC 61000-4-11標準的測試等級范圍包括但不限于以下幾種情況：

‌電壓暫降‌：測試電壓在短時間內下降，常見的測試等級有0%、40%、70%、80%等‌。

‌短時中斷‌：電源完全中斷一段時間，通常為250個周期（50Hz）或300個周期（60Hz）‌。

‌電壓變化‌：電壓在短時間內變化，例如突變到70%后維持一個周期，再恢復到參考電壓‌。

這些測試等級的范圍和具體要求旨在評估電氣和電子設備在電壓暫降、短時中斷和電壓變化情況下的抗擾度性能‌。

五、性能評判標準

性能評判標準通常包括設備在電壓跌落過程中的穩定性、恢復能力、故障率等指標。具體來說：

穩定性：設備在電壓跌落過程中應能夠保持穩定工作，不出現異常現象或故障。

恢復能力：電壓恢復后，設備應能夠迅速恢復正常工作狀態，且性能不受影響。

故障率：在電壓跌落試驗中，設備的故障率應低于一定的閾值，以確保產品的可靠性和安全性。

六、試驗意義與應用

意義：電壓跌落試驗是評估設備在電源電壓突然下降時的性能穩定性的重要手段。通過該試驗，可以了解設備對電源電壓變化的適應性和穩定性，為產品的設計和改進提供重要參考。

應用：電壓跌落試驗廣泛應用于各類電氣和電子設備的生產和研發過程中。通過該試驗，可以確保設備在電源電壓跌落時能夠正常工作或至少不會受到嚴重損害，從而提高產品的可靠性和安全性。

綜上所述，電壓跌落試驗（DIP）是電磁兼容性測試中的一項重要內容。通過該試驗，可以評估設備在電源電壓突然下降時的性能穩定性和適應性，為產品的設計和改進提供重要參考。同時，該試驗也是確保產品可靠性和安全性的重要手段之一。
