何為環境應力篩選

環境應力篩選（Environment Stress Screen，ESS）通過向電子或機電產品施加在設計范圍之內的合理的環境應力（如溫循、隨機振動等）或電應力，將其內部的潛在缺陷加速暴露出來的過程。科學合理的環境應力篩選能夠提高產品的可靠性，減少外場返修率。

環境應力篩選對有潛在缺陷的產品誘發其故障，排查出早期故障，即下圖浴盆曲線中描述的早期故障期的缺陷產品。對于不存在缺陷性能良好的產品而言是非破壞性試驗。

圖 1 浴盆曲線

在哪個層次進行環境應力篩選

環境應力篩選的主要目的是剔除制造過程中使用的不良元器件和引入的工藝缺陷，應著重加強對元器件的篩選，但為保證產品具有足夠的可靠性，也應將篩選貫穿于制造過程的各階段，應盡量在每一組裝層次上進行，以剔除低層次產品裝成高層次產品過程中引入的缺陷。例如對電子產品，應在元器件、組件和設備等各組裝層次上進行。任何一個高一級的篩選雖然能部分替代低一級組件上的篩選，但篩選效率將降低，且會大大提高篩選的成本。

圖 2 電子產品層級舉例

表 1 不同組合層次單個失效的平均改進成本（美元）

典型的應力篩選類型

確定試驗環境條件，首先要對受試產品預期將經受的環境條件進行全面地分析，并判斷產品的可靠性對哪些環境應力最為敏感。

典型的應力篩選類型包括溫度循環、隨機振動、高溫、電應力、熱沖擊、正弦定頻振動、正弦掃描振動、低溫、綜合環境、濕度、加速度、高度等。根據美國環境科學學會的研究，其中以溫度循環和隨機振動的效率最佳。據統計分析，機電、電子產品由環境因素引起的故障占總故障的52%，其中由溫度引起的故障占40%，由振動引起的故障占27%，由濕度引起的故障占19%。

對于一些特殊的產品還應加上其他應力，如對高度敏感時應加上低氣壓（真空度）應力。試驗時還應對產品通電，即施加電應力。

圖 3 不同類型應力的相對篩選效率

表 2 溫度循環和隨機振動可激發的缺陷類型

表 3 溫度循環與隨機振動應力試驗的特點

溫度循環

關鍵參數包括溫度變化范圍（幅度）、溫度變化速率、上下限溫度保持時間、循環次數。典型的溫度循環曲線和不同溫度變化速率的篩選度曲線如下。

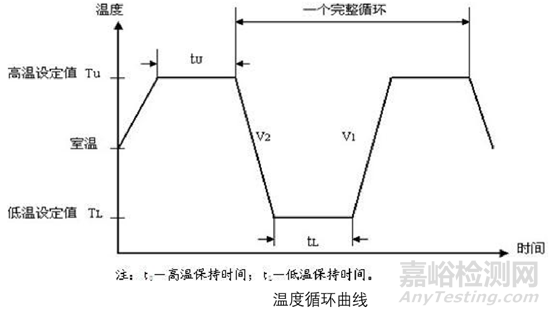

圖 4 溫度循環曲線

圖 5 集中溫度變化速率的篩選度對比

隨機振動

關鍵參數包括頻率范圍、加速度功率譜密度、加速度功率譜形、持續時間、施振軸向。典型的功率譜密度圖和隨機振動篩選效率與加速度均方根及試驗時間關系圖如下。

圖 6 隨機振動功率譜密度圖

圖 7 隨機振動篩選效率

環境應力篩選實施過程

依據GJB 1032A的規定，環境應力篩選程序由初始性能檢測、缺陷剔除試驗、無故障檢驗及最后性能檢測等組成。

圖 8 環境應力篩選程序

其中缺陷剔除試驗階段包括5min的隨機振動篩選和10個循環的溫度循環篩選，無故障檢驗篩選階段包括10個~20個循環的溫度循環篩選和5min~15min的隨機振動篩選，其目的是驗證篩選的有效性。試驗過程中應通電監測，以便及時發現因應力導致的產品間歇故障。

環境應力篩選方法及參考標準

環境應力篩選的方法主要分為3種，常規篩選、定量篩選以及高加速應力篩選。

常規篩選

常規篩選是目前工程應用最為廣泛的一種方法。常規篩選是指不要求篩選結果與產品可靠性指標和成本閾值建立定量關系的篩選。篩選所用的方法是憑經驗確定的。僅以篩選出早期故障為目標。如果篩選條件選擇不當，篩選后的產品不一定能達到故障基本恒定階段。

參考標準：GJB1032A-2020電子產品環境應力篩選方法

定量篩選

定量篩選是常規篩選的發展。定量篩選是指要求篩選效果、成本與產品可靠性現場的故障修理費用之間建立定量關系的篩選。定量篩選應在產品結構設計已確定（包括選用元器件）和掌握了篩選應力對其影響方面的信息情況下才能進行。

參考標準：GJB/Z34-1993 電子產品定量環境應力篩選指南

高加速篩選

高加速應力篩選是一種激發試驗方法，其理論依據為故障物理學。把產品故障或失效當做研究的主要對象，通過激發、分析研究和根治產品缺陷達到提高產品可靠性的目的。

參考標準：

GB/T32466-2015電工電子產品加速應力試驗規程高加速應力篩選導則

GBT 34986-2017產品加速試驗方法
