心航路醫學（EnChannel Medical）隆重推出一款96個電極的網籃型超高密度標測導管---LibStar。該標測導管配合心航路醫學自主研發的DePolar四維心臟導航和標測系統，既可以標測規律性心失常，也可以標測復雜的非規律性心失常。其超高密度分布的電極可為標測最復雜的心律失常帶來前所未有的分辨率和準確性，同時顯著縮短標測時間。

房顫是全球最常見的心律失常，影響近4000萬人。房顫是一種進行性疾病，隨著時間的推移會惡化，并導致嚴重的并發癥，如心力衰竭或中風。臨床已證明，經導管消融是一種安全且有效的治療房顫的方法。 傳統的射頻消融、冷凍消融，以及新興的電脈沖消融技術都顯示出了顯著的治療效果。然而，與當前技術相比，精準和個性化的消融需要更高精度的導管導航技術和更高密度的電學標測。

強生公司由于SmartTouch壓力射頻消融導管在臨床廣泛和快速的推廣，在標測導管領域也取得了主導地位。因此，PentaRay和OctaRay在臨床實踐中得到了廣泛使用。 雅培和波士頓科學在他們各自的標測平臺上也提供了高性能的標測導管。雅培16電極的HDGrid標測導管提供了Omnipolar感知技術，提高了標測的密度和清晰度。此外，波士頓科學公司的64電極Orion網籃型標測導管由于其電極數量多、密度高，性能優于其他標測導管。盡管性能更高，但由于波士頓科學公司缺乏有效的壓力感知射頻消融導管，這款標測導管尚未在臨床實踐中占據主導地位。然而，他們最近推出的革命性的FaraPulse脈沖場消融導管可能會將波士頓科學公司的電生理產品組合提升到一個新的水平。

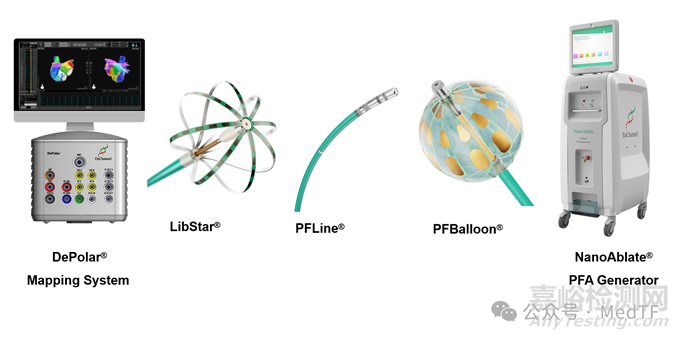

對于其他新的電生理參與者來說，變革性消融技術的出現也帶來了標測技術革新的機會。值得注意的是，心航路醫學推出了多種形態的脈沖場消融導管，包括PFLine、PFBasket和PFBalloon。心航路醫學現在推出的LibStar是一款超高密度的網籃標測導管，能夠讓醫生更精準、清晰和快速地定位電位異常。所有導管都已集成到心航路醫學的DePolar導航和標測平臺中，以優化心律失常的精準診斷和個性化治療。

LibStar設計結構

■網籃和電極設計

柔性印刷電極能很好的適應網籃大小變化，并緊密貼合心肌組織。

96個電極超高密度排列（電極間距1.5mm，電極面積0.5mm²）能夠提供高空間分辨率，在標測復雜心律失常時能夠捕捉到關鍵的局部電生理細節。

獨特的電極涂層設計顯著降低了電極阻抗，增強了信噪比并穩定了基線，從而能夠更靈敏、更準確地記錄低電壓信號。

可變直徑（3-18 mm）使醫生能夠動態調整導管的尺寸，進入不同大小的解剖結構，從而提高心臟解剖和標測的準確性。

■管身和手柄設計

桿身直徑8.5F，與市面上 8.5F 固定和可調彎鞘管兼容；

提供雙向（180°）和單向側彎兩種型號；

止血閥防止血凝塊形成；

符合人體工程學的結構和操縱控制設計優化在心腔內的操作靈活性。

LibStar優勢

一、匠心獨具的結構設計，安全精準的標測

■無導頭設計

LibStar和Orion導管之間最顯著的區別在于，LibStar的網籃遠端采取了無導頭設計。這種獨特的設計在臨床實踐中具有顯著優勢，特別體現在以下兩個方面：

安全性：在導管進入心腔時，導管遠端向外彎曲的花鍵擴大了頭端與心內膜組織的接觸面積。同時減少了每個花鍵的局部壓力，無導頭的遠端設計也消除了心房穿孔的可能性。

靈活性和高效性：獨特的遠端鉸鏈設計使每個花鍵能夠獨立變形，同時保持所有花鍵的外向彎曲。結合動態的網籃大小調整，使醫生能夠最大化與心臟組織接觸的電極數量。在左心房，能夠以更高的速度和空間采樣率評估肺靜脈隔離效果。

■超高密度的電極設計與布局

LibStar導管擁有96個電極，是心臟電生理行業中電極數量最多的超高密度標測導管。每個標測電極長1mm，寬0.5mm，面積為0.5mm²，電極間距為1.5mm（中心到中心），邊到邊距離為0.5mm。該設計在臨床應用中具備以下優勢：

增強信號質量：LibStar的網籃設計比傳統的環形導管更能穩定地與心內膜保持接觸，這提高了高質量信號的獲取率，保障了標測的準確性。電極涂層的應用將噪聲水平降低到0.01mV，并保留了整個頻率范圍內（0.5-200 Hz）的心臟電信號。相比之下，傳統導管的環形電極會更容易受到噪聲的影響，并削弱心臟電信號的低頻成分。

高空間分辨率：面積小且高密度分布的電極能夠在較小空間內提供更多的測量點，獲得更高的空間分辨率和更精確的標測結果。

提高標測效率：高密度電極在最佳接觸下收集每個位置的更精確的電生理數據，顯著縮短了標測時間，提高了效率。

■磁電雙定位功能，實時動態追蹤網籃直徑的變化

LibStar在花鍵的遠端和近端各自配備了磁傳感器，提供磁導航功能。這與電極的電場導航相結合，實現了對網籃旋轉和大小變化進行實時動跟蹤。這有助于導管操作進入狹窄和細長的結構進行解剖建模和標測，確保在復雜解剖結構中的操作準確性和標測效率（詳見本文視頻）。

二、多種標測模式隨時切換，兼顧更快速度和超高清晰度

LibStar可以在手術過程中隨時選擇三種集成的標測模式：

接觸式標測：操縱導管，依次接觸心肌組織進行心電數據采集，用于標測規律性心失常常和評估房顫患者的肺靜脈隔離。

非接觸式標測：在一個位置上進行連續的，全心腔標測，特別適用于復雜的非規律性心失常，特別是房顫。

聯合標測：自動收集并分辨接觸和非接觸信號。通過結合接觸式標測的局部準確性和非接觸式標測的全心腔覆蓋，最大化標測的精度和效率。

LibStar的96個電極采集的是單極電壓，使臨床醫生能夠在DePolar標測系統上顯示和利用任何組合的單極和雙極信號。所有標測模式可以根據臨床需要在手術過程中隨時選擇。

三、非接觸式標測：揭示心臟電生理的“源”

心臟電信號的本源在于心肌細胞在除極和復極過程中離子通道的打開和關閉，引起心肌細胞跨膜電位的變化，這就是我們所熟知的動作電位。動作電位涵蓋了細胞除極和復極的整個電生理過程。在除極過程中，鈉離子的移動以及在復極過程中鉀離子的移動，產生了細胞外電場的瞬態變化。盡管電荷密度不能直接測量，但可以通過物理模型和數學解算得到。電荷密度的聚集也可以間接提供關于除極波的信息。

單極信號代表了在每個電極特定位置采樣的心臟電場。該電場是由整個組織中的所有瞬態電荷總和生成的。在每個電極上，測量到的電位與電荷總和成正比，而每個電荷的強度與電極的距離成反比。單極電壓的極性保留了除極波前的方向，但電場的疊加產生了空間平滑效應，降低了分辨率。目前的標測技術傳統上依賴于雙極信號，其中兩個緊密間隔的單極信號被相減，目的是去除遠場信息并保留局部信息。然而，雙極信號施加的濾波使得局部信息被過濾，其振幅的大小和極性也取決于兩個電極相對于除極波前傳播方向的分布。從產生心臟電場的動作電位，到聚集在除極波前的電荷密度，再到單極和雙極信號的臨床測量，在“心臟源和信號金字塔”的每一層級上信息都會有所丟失（參見上圖）。只有遵循單極信號的第一原理，達到生物電信息的本源---動作電位，才能最大限度地保留整個電生理過程的臨床相關性。

心航路醫學獨特的專利非接觸標測技術超越了第一代和第二代非接觸標測技術（單極電壓和電荷密度）。前幾代技術啟發了在心臟生物物理學和數學的突破，使得能夠重建原始電生理源---動作電位。憑借LibStar的高密度高質量的單極信號，可以在空間和時間上重建全心腔的動作電位，從而同時獲取除極和復極的信息。這使得能夠精確表征除極波之間的可興奮間隙，對制定復雜的步規律心失常（包括房顫）消融的個性化消融策略具有關鍵作用。這也為未來揭示和深入理解房顫的起源和維持機制帶來了巨大潛力。

心航路醫學

心航路醫學是一家創新型醫療器械公司，致力于研發、生產和銷售下一代心房顫動診斷和治療領域的醫療器械，旨在為醫生和患者提供更簡單、更安全、更高效的個體化治療方案，其核心業務包括以下三類：心臟電生理標測技術、脈沖電場消融技術和心腔內超聲技術。
