Apple 今天發布了 M4，這是一款為全新iPad Pro提供非凡性能的最新芯片。M4 采用第二代 3 納米技術構建，是一款片上系統 (SoC)，它提高了 Apple 芯片行業領先的能效，并實現了 iPad Pro 令人難以置信的輕薄設計。它還配備了全新的顯示引擎，可驅動 iPad Pro 上突破性的 Ultra Retina XDR 顯示屏實現令人驚嘆的精度、色彩和亮度。

新芯片的CPU擁有多達10個核心，而新的10核GPU則建立在M3引入的下一代GPU架構之上，并首次為iPad帶來動態緩存、硬件加速光線追蹤和硬件加速網格著色功能時間。M4 擁有 Apple 有史以來最快的神經引擎，每秒能夠執行高達 38 萬億次操作，這比當今任何 AI PC 的神經處理單元都快。結合更快的內存帶寬、CPU 中的下一代機器學習 (ML) 加速器以及高性能 GPU，M4 使新款 iPad Pro 成為一款極其強大的人工智能設備。

蘋果硬件技術高級副總裁 Johny Srouji 表示：“搭載 M4 的新款 iPad Pro 是一個很好的例子，展示了如何構建一流的定制芯片來實現突破性產品。” “M4 的高能效性能及其全新顯示引擎，使 iPad Pro 的輕薄設計和改變游戲規則的顯示成為可能，而 CPU、GPU、神經引擎和內存系統的根本改進使 M4 非常適合了解利用人工智能的最新應用程序?？偠灾?，這款新芯片使 iPad Pro 成為同類設備中功能最強大的設備。”

臺積電第二代3nm工藝

M4 由 280 億個晶體管組成，采用第二代 3 納米技術構建，進一步提高了 Apple 芯片的功效。M4 還采用采用開創性技術設計的全新顯示引擎，實現 Ultra Retina XDR 顯示屏令人驚嘆的精度、色彩準確度和亮度均勻性，這是一種通過結合兩個 OLED 面板的光線創建的最先進的顯示屏。

從這個描述我們可以高度確定。蘋果對“第二代 3nm 工藝”的描述與臺積電的第二代 3nm 工藝 N3E完全吻合。他們的 3nm 工藝節點的增強版與 M3 系列芯片使用的 N3B 工藝相比有點遜色；N3E 的密度不如 N3B，但根據臺積電的說法，它提供了稍微更好的性能和功耗特性。差異非常接近，以至于架構發揮著更大的作用，但在能源效率的競賽中，蘋果將占據他們能獲得的任何優勢。

多年來，蘋果作為臺積電新工藝節點發布合作伙伴的地位已經確立，而且蘋果似乎是第一家推出 N3E 工藝芯片的公司。然而，它們不會是最后一個，因為幾乎所有臺積電的高性能客戶預計都將在明年采用 N3E。因此，像往常一樣，蘋果在芯片制造方面的直接優勢只是暫時的。

蘋果公司早期的領導者地位也可能解釋了為什么我們現在看到的是 iPad 上的 M4（蘋果公司的一款銷量相對較低的設備）而不是 MacBook 系列。到了某個時候，臺積電的N3E產能將會迎頭趕上，然后再追上一些。我不會冒險猜測蘋果公司當時對該系列產品的計劃，因為我真的看不到蘋果公司這么快就停止生產 M3 芯片，但這也讓他們陷入了一個尷尬的境地，不得不在M4存在。

尚未公布新芯片的芯片尺寸（或發布的芯片照片），但晶體管總數為 280 億個，僅比 M3 的晶體管數量稍多，這表明蘋果并沒有投入過多的新硬件。

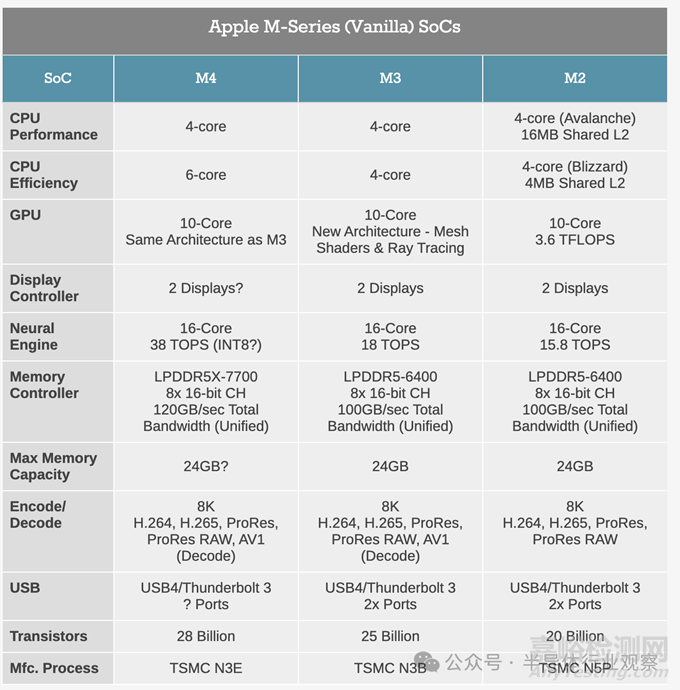

M4 CPU 架構：四個性能核，六個效率核心

從 CPU 方面開始，我們面臨著蘋果 M4 CPU 核心設計的一個謎。蘋果公司守口如瓶，而且缺乏與 M3 的性能比較，這意味著我們沒有獲得太多有關 CPU 設計比較的信息。因此，M4 是否代表了蘋果 CPU 設計的分水嶺——新的 Monsoon/A11——還是類似于 A17 中的 Everest CPU 內核的小更新，還有待觀察。當然，我們希望后者，但如果沒有更多細節，我們將根據我們所知道的情況進行工作。

Apple 關于 SoC 的簡短主題演講指出，性能和效率核心都實現了改進的分支預測，對于性能核心，還實現了更廣泛的解碼和執行引擎。然而，這些與蘋果為 M3 所做的廣泛聲明相同，因此這本身并不代表新的 CPU 架構。

據蘋果介紹，M4 擁有全新的多達 10 核的 CPU，其中最多包含四個性能核心，現在包含六個效率核心。下一代內核具有改進的分支預測功能，為性能內核提供更廣泛的解碼和執行引擎，為效率內核提供更深層次的執行引擎。這兩種類型的核心還具有增強的下一代機器學習加速器。

與前代 iPad Pro 中強大的 M2 相比，M4 的 CPU 性能提高了 1.5 倍。1無論是在 Logic Pro 中處理復雜的管弦樂文件，還是在 LumaFusion 中向 4K 視頻添加高要求的效果，M4 都能提高整個專業工作流程的性能。

然而，Apple M4 CPU 聲稱的獨特之處在于這兩種 CPU 核心類型都是“下一代機器學習加速器”。這與蘋果更廣泛地關注 M4 中的 ML/AI 性能密切相關，盡管該公司并未詳細說明這些加速器的具體用途。由于 NPU 負責完成所有繁重工作，CPU 內核上 AI 增強的目的不再是總吞吐量/性能，而是更多地處理混合在更通用工作負載中的輕型推理工作負載，而無需花費時間和資源來處理專用NPU。

一個有根據的猜測是，蘋果已經更新了他們記錄很少的 AMX 矩陣單元，這些單元從一開始就是 M 系列 SoC 的一部分。然而，最近的 AMX 版本已經支持常見的 ML 數字格式，如 FP16、BF16 和 INT8，因此，如果 Apple 在此進行更改，那么這并不是添加（更多）常見格式之類的簡單明了的事情。同時，如果是 AMX，看到蘋果提及它會有點令人驚訝，因為他們對這些設備非常保密。

另一個合理的選擇是，Apple 對其 CPU 內的 SIMD 單元進行了一些更改，以添加常見的 ML 數字格式，因為開發人員可以更直接地訪問這些單元。但與此同時，Apple 一直在推動開發人員從一開始就使用更高級別的框架（這就是訪問 AMX 的方式），因此這實際上可能會發生任何一種情況。

無論如何，無論支撐 M4 的 CPU 核心是什么，有一點是確定的：它們的數量更多。完整的 M4 配置包括 4 個性能核心和 6 個效率核心，比 M3 多 2 個效率核心。精簡版 iPad 型號獲得 3P+6E 配置，而更高級別的配置則獲得完整的 4P+6E 體驗，因此對性能的影響可能是顯而易見的。

在其他條件相同的情況下，與 M3 的 4P+4E 配置相比，添加兩個效率核心不會大幅提高 CPU 性能。但蘋果的效率核心也不應該被低估，因為即使蘋果的效率核心由于使用了亂序執行而也相對強大。特別是當固定工作負載可以保留在效率核心上而不是提升到性能核心上時，能源效率提升的空間很大。

除此之外，Apple 尚未發布新 SoC/CPU 內核的任何詳細性能圖表，因此幾乎沒有什么硬數據可討論。但該公司聲稱 M4 的 CPU 性能比 M2 快 50%。這大概是針對可以利用 M4 的 CPU 核心數量優勢的多線程工作負載。另外，蘋果在主題演講中還聲稱他們可以以一半的功耗提供 M2 性能，結合工藝節點改進、架構改進和 CPU 核心數量增加，這似乎是一個合理的主張。

然而，與往常一樣，我們必須看看獨立基準的結果如何。

M4 GPU 架構：光線追蹤和動態緩存

M4 的全新 10 核 GPU 建立在 M3 系列芯片的下一代圖形架構之上。它具有動態緩存功能，這是 Apple 的一項創新，可以在硬件中實時動態分配本地內存，從而顯著提高 GPU 的平均利用率。這顯著提高了最苛刻的專業應用程序和游戲的性能。

與 M4 上的 CPU 情況相比，GPU 情況要簡單得多。最近剛剛在 M3 中引入了新的 GPU 架構（Apple 不像 CPU 那樣頻繁迭代這種核心類型），Apple 幾乎已經確認 M4 中的 GPU 與 M3 中的架構相同。

擁有 10 個 GPU 核心，高級配置與 M3 上的配置相同。這是否意味著各種塊和緩存與 M3 真正相同還有待觀察，但蘋果并沒有對 M4 的 GPU 性能做出任何聲明，無論以何種方式都可以解釋為它優于 M3 的 GPU。事實上，iPad 較小的外形尺寸和更有限的冷卻能力意味著 GPU 在任何持續的工作負載下都會受到熱量限制，特別是與 M3 在 14-14 等主動冷卻設備中的表現相比。英寸 MacBook Pro。

無論如何，這意味著 M4 配備了 M3 GPU 引入的所有主要新架構功能：光線追蹤、網格著色和動態緩存。蘋果也強調，硬件加速光線追蹤也首次登陸 iPad，在游戲和其他圖形豐富的體驗中實現更真實的陰影和反射。硬件加速網格著色也內置于 GPU 中，可提供更強大的幾何處理能力和效率，從而在游戲和圖形密集型應用程序中實現視覺上更加復雜的場景。M4 使 Octane 等應用程序中的專業渲染性能得到了巨大提升，現在比 M2 快四倍。

這里，我們不強調光纖追蹤，但網格著色是一種重要的下一代幾何處理方法。與此同時，動態緩存是 Apple 對其在 M 系列芯片上改進的內存分配技術的術語，該技術可以避免從 Apple 統一的內存池中向 GPU 過度分配內存。

通過對 CPU 和 GPU 的這些改進，M4 保持了 Apple 芯片業界領先的每瓦性能。M4 只需一半的功耗即可提供與 M2 相同的性能。與輕薄筆記本電腦中最新的 PC 芯片相比，M4 只需四分之一的功耗即可提供相同的性能。

除了 GPU 渲染之外，M4 還獲得了 M3 更新的媒體引擎塊，該塊來自 M2，對于 iPad 使用來說是一個相對重要的事情。最值得注意的是，M3/M4 的媒體引擎模塊增加了對 AV1 視頻解碼（下一代開放視頻編解碼器）的支持。雖然 Apple 非常樂意為 HEVC/H.265 支付版稅以確保其在其生態系統中可用，但免版稅的 AV1 編解碼器預計將在未來幾年中發揮重要作用和使用，而 iPad Pro可以更好地使用最新的編解碼器（或者至少不必在軟件中低效地解碼 AV1）。

然而，M4 在顯示方面的創新之處在于新的顯示引擎。該模塊負責合成圖像并驅動設備上連接的顯示器，Apple 從未給予該模塊特別多的關注，但當他們對其進行更新時，它通常會立即帶來一些功能改進。

這里的關鍵變化似乎是啟用蘋果新的夾層“串聯”OLED 面板配置，該配置在 iPad Pro 中首次亮相。iPad 的 Ultra Retina XDR 顯示屏將兩塊 OLED 面板直接疊置在一起，以便顯示屏能夠累計達到蘋果 1600 尼特的亮度目標，而單塊 OLED 面板顯然無法做到這一點。這反過來又需要一個知道如何操縱面板的顯示控制器，不僅要驅動一組鏡像顯示器，還要考慮由于一個面板位于另一個面板之下而導致的性能損失。

雖然與 iPad Pro 沒有直接關系，但看看蘋果是否利用這個機會增加 M4 可以驅動的顯示器總數將會很有趣，因為普通的 M 系列 SoC 通常僅限于 2 個顯示器，這對于MacBook 用戶的驚愕。事實上，M4 可以驅動串聯 OLED 面板和外部 6K 顯示器，這一點是有希望的，但當 M4 登陸 Mac 時，我們將看到這如何轉化為 Mac 生態系統。

M4 NPU 架構：新的東西，更快的東西

可以說，蘋果 M4 SoC 的最大焦點是該公司的 NPU，也稱為神經引擎。自 M1 以來，該公司一直在推出 16 核設計（在此之前的 A 系列芯片上也采用了較小的設計），每一代都提供了適度的性能提升。但蘋果表示，隨著 M4 一代的出現，他們的性能有了更大的飛躍。

M4 NPU 仍采用 16 核設計，額定速度為 38 TOPS，僅是 M3 中 18 TOPS 神經引擎的兩倍多。巧合的是，僅比 A17 中的神經引擎高幾個 TOPS。因此，作為基準聲明，蘋果宣稱 M4 NPU 比 M3 中的 NPU 強大得多，更不用說為以前的 iPad 提供動力的 M2，甚至更早，比 A11 的 NPU 快 60 倍。

不幸的是，問題（再一次）出現在細節中，因為 Apple 沒有列出所有重要的精度信息 - 無論該數字是基于 INT16、INT8 還是 INT4 精度。作為目前 ML 推理的法律精度，INT8 是最有可能的選擇，特別是因為這是蘋果去年 A17 的報價。但自由地混合精度，甚至只是不披露它們，至少可以說是令人頭痛的。這使得同類規格的比較變得困難。

無論如何，即使大部分性能改進來自 INT8 支持而不是 INT16/FP16 支持，M4 NPU 也有望為 AI 性能帶來顯著的性能改進，類似于 A17 已經發生的情況。由于蘋果是第一批推出帶有我們現在所稱的 NPU 的消費級 SoC 的芯片供應商之一，因此該公司并不害怕在這個問題上大肆宣揚，尤其是與市場上正在發生的事情進行比較。電腦領域。特別是由于蘋果提供的是一個完整的硬件/軟件生態系統，該公司的優勢在于能夠使用自己的 NPU 來塑造他們的軟件，而不是等待為其發明殺手級應用程序。

按照蘋果的描述，M4 擁有速度極快的神經引擎，這是芯片中專門用于加速 AI 工作負載的 IP 模塊。這是 Apple 有史以來最強大的神經引擎，每秒能夠執行驚人的 38 萬億次操作，比 A11 Bionic 中的第一個神經引擎快了驚人的 60 倍。神經引擎與 CPU 中的下一代機器學習加速器、高性能 GPU 和更高帶寬的統一內存一起，使 M4 成為一款極其強大的 AI 芯片。借助 iPadOS 中的 AI 功能（例如用于實時音頻字幕的 Live Captions 以及識別視頻和照片中的對象的 Visual Look Up），新款 iPad Pro 允許用戶在設備上快速完成令人驚嘆的 AI 任務。

配備 M4 的 iPad Pro 只需輕按一下即可輕松將 Final Cut Pro 中的 4K 視頻中的主題與其背景分離，并且只需聆聽某人彈鋼琴即可在 StaffPad 中自動實時創建樂譜。推理工作負載可以高效、私密地完成，同時最大限度地減少對應用內存、應用響應能力和電池壽命的影響。M4 中的神經引擎是 Apple 迄今為止功能最強大的神經引擎，比當今任何 AI PC 中的任何神經處理單元都更強大。

M4內存：采用更快的LPDDR5X

最后但同樣重要的一點是，M4 SoC 的內存功能也得到了顯著改進。鑒于蘋果為 M4 報價的內存帶寬數據（120GB/秒），所有跡象都表明他們最終在其新 SoC 中采用了 LPDDR5X。

LPDDR5X 是 LPDDR5 標準的中期更新，可提供比 LPDDR5 更高的內存時鐘速度，最高可達 6400 MT/秒。雖然 LPDDR5X 目前的速度高達 8533 MT/秒（并且還會有更快的速度），但根據 Apple M4 的 120GB/秒的數據，這使得內存時鐘速度約為 LPDDR5X-7700。

由于 M4 將首先應用于 iPad，目前我們還不清楚它的最大內存容量。M3 可以容納高達 24GB 的內存，雖然蘋果在這方面不太可能退步，但也沒有跡象表明他們是否能夠將內存增加到 32GB。與此同時，iPad Pro 都將配備 8GB 或 16GB RAM，具體取決于具體型號。

原文鏈接：https://www.anandtech.com/show/21387/apple-announces-m4-soc-latest-and-greatest-starts-on-ipad-pro
