超聲檢測原理是基于聲波傳播和反向散射行為，探查不同深度的非透明組織，并且無需調節樣本，是一種可以克服光衍射限制的非破壞性技術。該技術通過定量成像方法、補償聲學效應以及利用體積成像進行生物支架的可視化分析，從而提供客觀、準確且實時的生物支架開發表征數據，在研究軟骨修復策略領域具有重要應用價值。
本期，EFL 以發表在雜志《Acta Biomaterialia》上的“Standardised quantitative ultrasound imaging approach for the contact-less three-dimensional analysis of neocartilage formation in hydrogel-based bioscaffolds”研究為例，介紹一種通過對從組織中返回的射頻信號進行頻譜分析來實現標準化的定量超聲成像（SQUI）方法。作者以基于GelMA水凝膠構建不同軟骨成熟水平的體外組織為例，來驗證SQUI方法的應用潛力。
1. 為什么選擇GelMA水凝膠構建不同軟骨成熟水平的體外組織？
GelMA水凝膠具有成分清晰，透光性好的優點，常見應用于各種水凝膠成像和分析技術。同時，GelMA水凝膠具有生物相容性優，光照機械性能可調的特點，滿足該研究通過改變GelMA濃度（6%，8%，10% w/v）和培養時間（0，14，28天）來構建具有不同軟骨成熟水平的體外組織模型的需求，這種可控的變化對于研究軟骨組織工程的動態至關重要。（EFL可提供系列GelMA產品，點擊文字查看詳細介紹 ）
2. 如何利用SQUI方法？
1）本文所研究的生物支架和所用超聲設備的概述
圖1 本研究所檢測的樣品及實驗裝置。
2）生物學表征
在進行SQUI方法評估前，作者先評估人脂肪源性間充質干細胞（hADSCs）在光交聯GelMA水凝膠生物支架中經軟骨分化后的透明軟骨細胞外基質的表達差異化情況。評估包括對透明軟骨標志物（II型膠原蛋白和膠原纖維）的定量、II型膠原基因表達和提取的糖胺聚糖（GAG）。結果表明，GelMA濃度對II型膠原蛋白生物標志物COL2A1的含量有顯著影響，并與GelMA濃度成反比。
圖2 調控負載脂肪間充質干細胞GelMA支架構建不同的體外新生軟骨組織。
3）聲速、衰減和厚度的輪廓掃描
實驗結果顯示，聲速和衰減的輪廓，生物支架輪廓周圍的聲速值被低估，衰減圖像中出現雙環異常高衰減的偽影。這種偽影被歸因于換能器近場焦點與生物支架表面的相互作用，引起聲波束的折射。為了排除這些輪廓偽影，并評估支架整體的聲學屬性，選擇了支架內部直徑約2mm的感興趣區域（ROI）。
圖3 無細胞和載細胞GelMA生物支架的輪廓掃描數據分析結果。
4）生物支架的2D/3D超聲成像
標準化定量超聲成像（SQUI）方法可視化分析了生物支架的微觀結構和總體形態，并對2D原始灰度圖像與其對應的局部衰減和IBC圖像進行了比較。2D-IBC圖像顯示了GelMA濃度的顯著差異。基于IBC圖像與顯微鏡圖像的相似性，假設高強度IBC特征歸因于ECM（細胞外基質）的區域。3D圖像顯示了全局和閾值化IBC值。然后處理了生物支架足跡上每個柵格掃描平面的標準化2D-IBC圖像，并結合處理后的2D-IBC圖像形成了3D-IBC圖像。

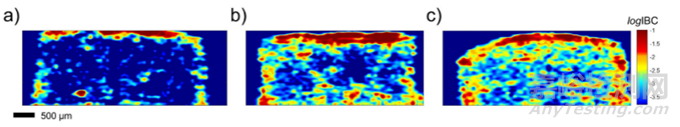

圖4 第28天GelMA載細胞生物支架的代表性2D-IBC圖像。
圖5 不同時間點的GelMA載細胞支架的側視3D-IBC圖像。
5）3D-IBC圖像的體積量化
對渲染的3D圖像進行了總結，使其能夠進行定量評估。這些圖像通過其IBC分布的體積直方圖進行了分析。對于不同GelMA濃度（6%、8%、10%）的細胞生物支架，結果表明軟骨生成過程中的單調增加，特別是在log IBC區間-2.8至-1.4。對于10%的生物支架，與其他生物支架相比，28天時直方圖值出現衰減。
圖6 基于3D-IBC圖像計算獲得的體積直方圖。
6）Sonomarker強度作為軟骨形成描述符的鑒定&基于Sonomarker強度分析細胞生物支架
評估了體積直方圖以探究在軟骨形成過程中是否有特定的IBC強度經歷了較大的變化，確定了聲學標記（sonomarker）的強度，作為軟骨形成的描述標志，對描述生物支架體積屬性及其在軟骨形成不同時間點的變化具有重要作用。
圖7 將3D-IBC圖像定量為體積直方圖，并識別新軟骨sonomarker強度。
7）基于Sonomarker下的生物支架選擇性成像
通過在特定的聲學標記Sonomarker呈現的3D圖像，有助于可視化生物支架的微觀結構和ECM（細胞外基質）的發展。
圖8 基于新生軟骨sonomarker強度，可視化GelMA生物支架的微觀結構。
8）Sonomarker強度與生物標志物的相關性
探討了Sonomarker強度與生物標記之間的相關性。使用線性回歸分析比較了聲學標記直方圖與軟骨形成第28天時的主要生物標記（GAG、COL2A1和膠原纖維）之間的關系。聲學標記的強度與這些生物標記顯示出良好的相關性。

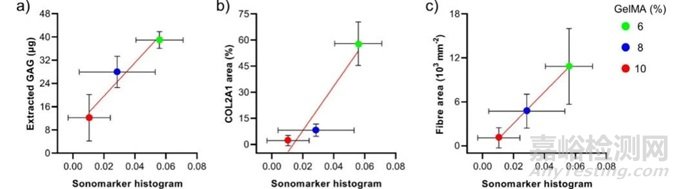

圖9 Sonomarker強度與標準新軟骨生物標志物的相關性。
9）SQUI方法在人類關節軟骨樣本上的應用
研究了SQUI方法在人類關節軟骨樣本上的應用，以驗證新軟骨聲學標記在天然組織中的相關性。這表明了SQUI方法在非破壞性分析軟骨再生方面的潛力。

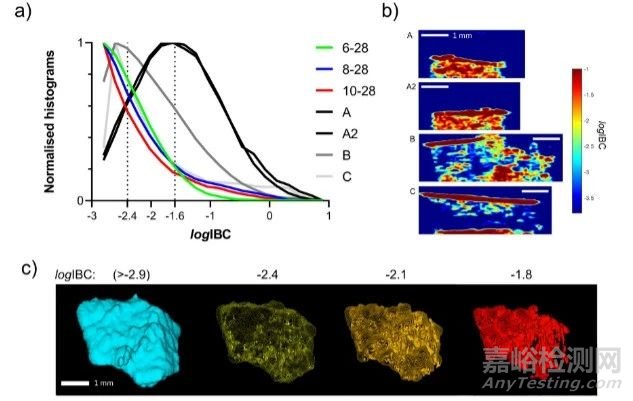

圖10 基于SQUI方法對人關節軟骨標本的聲學評價。
3. 本文的創新點
本文的創新性主要體現在以下幾個方面：
（1）標準化定量超聲成像（SQUI）技術的開發與應用：本研究開發了一種新的超聲成像方法，即SQUI，用于非破壞性三維成像和定量分析水凝膠基生物支架中的軟骨形成。這種方法克服了傳統成像技術的限制，如需破壞樣品或無法提供三維數據。
（2）生物支架的詳細聲學特性分析：該研究不僅評估了生物支架的形態變化，還通過測量聲速、衰減和厚度等聲學參數，對其物理和生物特性進行了全面分析。這為理解生物支架在軟骨工程中的行為提供了新的視角。
（3）定量分析與生物標志物的關聯：研究通過定量超聲成像技術分析了生物支架中新生軟骨形成的過程，并將其與傳統的生物標志物（如II型膠原、GAG）相關聯。這種方法的開發為評估和監測生物支架中細胞活動和組織再生提供了新的工具。
（4）3D圖像的渲染與分析：通過渲染和分析3D-IBC圖像，本文展示了生物支架在軟骨生成過程中的形態變化。這種三維視角對于理解和優化生物支架的設計至關重要。
（5）聲學標記的識別和應用：研究中識別了特定的聲學標記強度，并將其用于分析生物支架的特性。這種方法的創新在于使用聲學參數作為評估和描述生物支架中軟骨形成的新指標。
4. 總結
該研究展示了超聲波的非破壞性體積和定量成像技術，在檢測以GelMA為基質的3D生物支架中新生軟骨形成的潛力。通過標準化定量超聲成像（SQUI）方法與批量輪廓掃描的結合，以及3D圖像渲染技術，可實現生物支架相關軟骨新生形態和理化性能改變的監測。
文獻來源：https://doi.org/10.1016/j.actbio.2022.05.037
