好像任何一個行業的EMC都離不開ESD測試，ESD問題排查中，最重要最難的無疑是靜電路徑問題了。本次就和大伙稍微探討下ESD電流路徑的分析，哪怕在為大家排查靜電問題的時候提供一絲絲有益的思路，我就覺得沒有白寫。
靜電波形
在試驗室，通常使用電容加電阻的方式來模擬人體或其他金屬尖端的靜電效應，由于不同行業可能有不同的放電模型要求。本人僅從汽車電子的角度來分析靜電放電模型（消費電子好像是同一個模型？因為這兩行業最重要的靜電源頭都來自于人體放電），汽車電子的放電模型在IEC 61000-4-2中有明確規定，放電模型決定了靜電放電電流波形，IEC中的靜電放電波形如下圖所示。
靜電電流頻譜分布

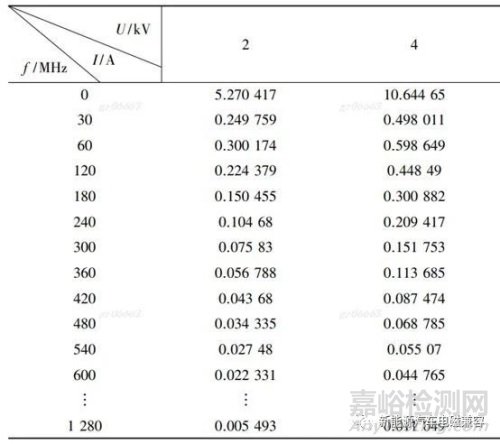

實際上靜電放電效應可以簡單的認為電容通過電阻放電的效應。都是在前段極短的時間內上升到高點，后慢慢減小。上升時間大概為1ns，持續大約為60ns。該波形確實可以通過數學公式進行標明，但是比較復雜，本文只注重結果，所有不進行表述。該數學公式可以通過傅里葉變換得到靜電電流的頻譜。如下圖所示。
可見，靜電最大的能量還是集中在直流分量上面。頻譜分布從直流到1GHz，因此靜電的電路路徑會比較復雜。從傳導到輻射，都有。但是靜電99%的能量都集中在300MHz之前。因此，對于過高頻率的路徑我們可以忽略不計，將注意力集中在分析300MHz帶寬的路徑上面。大部分的汽車電子產品在進行靜電放電測試時，都是通過電源負極對靜電電流進行回流（通過金屬外殼回流的一般風險也比較小，本文不闡述）。正是因為靜電的電流頻譜很寬，因此，要完全把握靜電電流的路徑非常困難，一般要借助二維場求解器。
但是在設計前期，必須要考慮到所有靜電放電點到電源負極的直流路徑，為靜電的直流分量提供一條低阻抗的路徑，避免該直流分量引起共阻抗耦合的風險！！另外在靜電風險比較高的走線，必須在板內放置濾波電容，1nF的貼片電容是比較合適的值（因為諧振點在300MHz左右，對于靜電整個頻段都有較好的濾波效果）。還有，對于靜電電流產生的輻射場導致的問題，非常難于把控，我自己也無法準確說出該類問題的輻射源頭。但是基本上是由于高頻分量路徑過長導致。
仿真和芯片靜電等級
另外，產品的靜電風險是比較容易進行仿真的一個項目，我們只要仿真出放電點到預設泄放安全點的阻抗-頻率曲線和放電點到被害點（敏感芯片管腳或信號）的阻抗-頻率曲線，這兩個阻抗進行比較，就能夠得出到達被害點的靜電能量，以評估該放電點的風險。這個仿真還是比較準確，比較有設計參考意義的。建議靜電設計有難度的產品進行開展。當然，當產品已經設計出來之后，也可以使用網分或阻抗分析儀對放電點和泄放點之間進行測試，如滿足一定的阻抗-頻率曲線（每個公司都有該曲線的不同理解，需要根據產品情況進行進行約束），則該放電點的靜電風險很低。
最后，需要注意的是芯片的datasheet中一般會指出該芯片能夠滿足的靜電放電等級，一般標明的是HBM（人體放電模型）和CDM（帶電體放電模型），這兩個模型都是為了衡量芯片在生產和運輸過程中可能遇到的ESD風險，不適用于產品在日常使用過程中可能遇到的靜電問題。這兩個模型和IEC中的模型是不同的。但是基本上可以將IEC的模型認為是HBM模型和CDM模型的疊加。因此，芯片上標明的ESD等級不能夠等同試驗中測試的等級，IEC的模型是更加嚴酷的。
