一、前言
HDMI，即高清多媒體接口，是一種全數字化視頻和聲音發送接口，支持同時發送音頻和視頻信號，具有非常廣泛的應用，現在的多媒體顯示器，包括電視，機頂盒，筆記本以及投影儀等都有HDMI接口。
HDMI采用的是差分傳動技術TMDS，由三組TMDS通道和一組TMDS clock通道組成，傳輸數據的數值（"0"或者"1"）由兩腳間電壓正負極性和大小決定，如下圖所示：
由于存在高頻時鐘信號，HDMI的輻射問題經常讓人頭禿。下面讓小編通過一個案例分享如何有效解決HDMI時鐘輻射問題。
二、案例背景
收到一個客戶整改需求，產品是一個HDMI接口的LCD顯示屏，主控板和顯示屏驅動電路是分開設計的，由主控芯片輸出HDMI信號，在端口處串聯小電容輸出，再通過接口連接到顯示屏主板。實驗室測試時出現頻點742.5MHz超了7dB，電路簡要架構如下：
三、整改過程與分析
超標的頻點742.5MHz剛好是148.5MHz頻點的5倍頻，通過頻譜儀的近場掃描也可以發現，在接口以及顯示屏這邊的HDMI信號走線處，有明顯的148.5MHz頻點及其倍頻的時鐘單支。
整改前測試數據如下：
通過實驗室復測，可以測到接近148.5MHz、594MHz以及742.5MHz頻率點，其中742.5MHz頻點超了1.65個dB，考慮到試驗場地以及客戶已經做過整改，數據會存在一些差異。
整改措施1：時鐘展頻
對于高頻時鐘輻射問題，考慮時鐘展頻處理是最有效便捷的方式，可以實現直接在時鐘源頭處降低噪聲強度。目前常見的展頻方式可分為軟件展頻和硬件展頻，軟件展頻需要看芯片是否支持，硬件展頻是通過對芯片主時鐘進行展頻處理后傳輸給芯片，之后芯片輸出的時鐘信號都為展頻后時鐘。
對主IC進行展頻處理，時鐘頻率25MHz，展頻寬度±0.25%，如下圖：

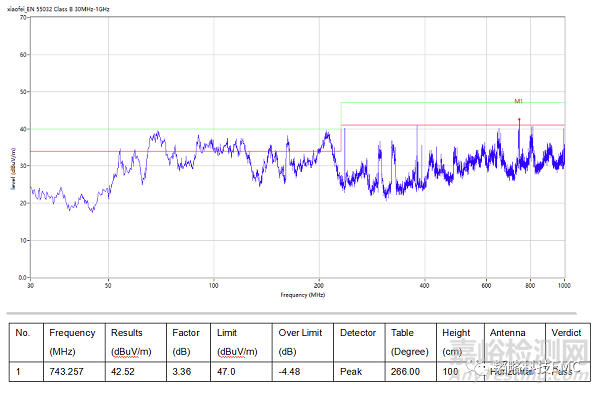

展頻處理后測試數據如下：
通過對主IC進行展頻之后，頻點724.5MHz已經有4.48個余量，前后改善了6個dB左右。
整改措施2：小電容濾波
常用的EMC措施有屏蔽、接地和濾波，通過頻譜大致鎖定輻射較強的位置為信號線，所以考慮在信號線上進行濾波處理。選取小電容濾波需要考慮電容的不同頻率特性，下面是村田官網5pF和10pF小電容的插損曲線：
由于空間有限，沒辦法對單根信號線單獨濾波，所以在HDMI信號線對之間各加一個小電容進行差模濾波，這里加的是10pF電容，措施和實測數據如下：
可以看到，742.5MHz頻點基本沒有了，說明在差分對之間增加小電容濾波確實有效。
四、總結
針對HDMI時鐘輻射問題，好的layout是關鍵，后期整改主要起到查漏補缺的效果。本次案例中用到的整改方案為時鐘展頻加小電容濾波，僅供參考。不同產品必然需要根據實際進行分析處理，針對時鐘問題可供參考的經驗總結如下。
高頻時鐘及其倍頻容易出現以下幾個問題：
①通過信號本身PCB走線或信號環路形成對外輻射的天線；
②串擾到靠近時鐘線的走線；
③耦合到排線，排線又是時鐘輻射的良好天線；
④時鐘信號在芯片內部串擾到其他引腳，導致芯片IO引腳都帶有高頻信號噪聲，無法鎖定主要輻射路徑。
