摘要：
目的：研究熱成形過程中沖壓件溫度場、應力場的變化規律，探究主要工藝參數對沖壓件成形的影響規律。
方法： 利用Abaqus軟件建立熱力耦合模型，對汽車B柱的熱沖壓成形過程進行數值模擬，分析板料及模具的溫度和應力變化，確定主要工藝參數對沖壓件的影響規律，利用得到的規律指導B柱模具的設計與制造，最后對B柱進行沖壓試驗。結果 在熱成形前的物料轉移階段，板材厚度差的存在使過渡區產生了溫度梯度和內應力的變化；在熱成形階段，以減薄率為評判標準，確定了摩擦因數為0.35、沖壓速度為100 mm/s時B柱的成形效果最好；對B柱的成形結果進行了分析，由局部減薄率的變化得到了模具缺陷的位置，由過渡區的偏移量得到了模具等厚區的長度，由板材溫度變化確定了最佳保壓時間為8 s。
結論： 基于Abaqus軟件，構建了B柱的熱沖壓有限元模型，對板材出爐至成形結束階段進行了數值模擬與分析，在此基礎上對B柱制件進行了沖壓試驗，發現制件的質量缺陷明顯減少，對制件的指定點進行了面檢測，合格率達到了95.83%，表明了分析結果的可靠性，同時也驗證了有限元分析的準確性。
關鍵詞：高強鋼；變厚板；熱沖壓；22MnB5；數值模擬
隨著世界范圍內的能源消耗和各種環境問題的出現，節能減排已成為當前全球關注的熱點[1-2]。對于汽車行業，節能環保已成為該產業發展的趨勢，在汽車結構件的生產過程中，鋼板的選擇也越來越多樣化[3-5]，與普通鋼板相比，變厚度的高強鋼板有更大的屈服強度、更高的抗拉強度、更合理的板料厚度，在滿足汽車安全的同時又能夠?qū)崿F(xiàn)汽車輕量化[6]，因此，其在汽車行業中的應用越來越廣泛。
隨著高強鋼變厚板的普及，采用傳統的冷沖壓技術成形高強鋼變厚板時，回彈[7-8]等成形缺陷比較嚴重，而采用熱沖壓技術[9-10]可以大大減小板材的回彈效應，對于回彈大的高強鋼變厚板來說是一種理想的成形方式。然而，高強鋼變厚板的熱成形技術還存在許多亟待解決的難題，近年來許多學者對此進行了大量的研究。Onur等[11]對22MnB5等厚板進行了拉伸試驗，分析了不同熱處理?xiàng)l件下22MnB5的組織特征和力學性能；Barcellona等[12]對發生熱變形的22MnB5鋼板進行了研究，發現冷卻速率和熱處理溫度是影響熱變形的主要參數。王敏等[13]以變厚度的U形梁為研究對象，研究了淬火時間對熱沖壓的影響，結果表明，淬火時間越長，馬氏體分布越均勻。雖然上述報道對于高強鋼變厚板的熱變形研究取得了可觀的成果，但由于熱變形的過程非常復雜，涉及到應力應變場−溫度場−相變的多場耦合關系，以上研究在此方面還未達到預期的效果?；谏鲜鲅芯勘尘?，文中以某汽車B柱為研究對象，利用Abaqus軟件對B柱的熱成形過程進行模擬，對熱成形前的物料轉移階段進行模擬與分析，探究主要工藝參數對成形結果的影響，由沖壓過程中得到的應力場−溫度場−相變的多場耦合關系指導B柱模具的設計與制造，通過試驗驗證工藝參數與模具設計的可靠性。
1、 有限元模型的建立
1.1 工藝分析
B柱加強板是乘用車車身的重要支撐和安全構件，需要足夠的強度和良好的抗碰撞性能[14]。圖1為某款汽車B柱的幾何模型圖，其整體呈T字外形，兩端為非對稱結構，端面有凸起和凹槽，曲面形狀較復雜，截面厚度不均勻，為減少成形缺陷，使用熱沖壓工藝完成制件的成形過程。通過AUTOFORM的展料功能得到板料的大致輪廓，如圖2所示，板材的等厚區厚度從大端至小端分別為1.4、1.8、2.2、1.8、1.4 mm，過渡區料厚為均勻過渡，過渡區寬度均為42.9 mm。
圖1 某汽車B柱幾何模型
Fig.1 Geometric model for B-pillar of an automobile
圖2 某汽車B柱的展料圖
Fig.2 Illustration of B-pillar of an automobile
1.2 沖壓模具的設計
在成形過程中，板料移動距離較大，需要在板料中部和下部設置2個定位孔（圖2），為保證足夠的壓邊力，在凹模設置壓邊塊，在凸模增加前壓芯和后壓芯，在凸模中間設置中壓芯，壓芯部分如圖3所示。熱沖壓過程中需要設置冷卻水道，將水道中心與模具表面的距離設置為14 mm，水道直徑設置為8 mm，水道間距設置為10 mm，完整的模具模型如圖4所示。
圖3 模塊分割示意圖
Fig.3 Schematic diagram of module segmentation
圖4 模具模型
Fig.4 Die model
1.3 沖壓模型的建立
1.3.1 材料模型
B柱所選用的材料是變厚度的22MnB5鋁硅鍍層高強鋼板，板料模型選用Arrhenius本構模型，見式（1）[15]，板材的彈性參數如表1所示，板材的熱物性參數如表2所示。模具的彈性模量為2.1×105 MPa，泊松比為0.275，密度設置為7.9×109 g/cm3，比熱[16]設置為4.5×102 J/(kg·K)。流變應力的計算見式（1）。
(1)
式中：σ為流變應力，MPa；h為截距；t為變形溫度，℃；
為應變速率，s?1。
1.3.2 網格劃分
板材網格選擇四結點熱力耦合曲面的殼單元，在模擬中將模具設定為剛體，模具網格選擇C3D4T網格，板材選擇S4RT網格，劃分好的網格數量分別為：板材網格21 797個，凸模網格2 252 277個，凹模網格844 292個，前壓芯網格157 684個，中壓芯網格1 415個，后壓芯網格148 902個，壓邊塊網格86 031個。
1.3.3 接觸傳熱和摩擦
熱成形的摩擦因數一般在0.25～0.5之間，在熱成形過程中，空氣的對流換熱系數取0.024 mW/(mm2·℃)[17]，接觸換熱系數[18]可以通過數值積分算出，模具與冷卻水表面的傳熱系數hCHTC根據Sleicher等[19]提出的流體傳熱模型計算，見式（2）。其中，指數a、b的值分別由式（3）、式（4）計算得到。
表1 板材的彈性參數
Tab.1 Elastic parameters of the plate
表2 板材的熱物性參數
Tab.2 Thermophysical parameters of the plate
(2)
(3)
(4)
式中：D為水道直徑；λ為冷卻水的熱導率，20 ℃時取0.599 mW/(mm·℃)；Pr為普朗特?cái)?shù)，20 ℃時取7.02；Re為雷諾數[20]，由式（5）計算得到。
(5)
式中：ρ為水的密度；v為水道內的平均流速，取3 m/s；μ為水的動力黏性系數，20 ℃時取1.004 mPa·s。
通過上述計算公式解得模具與冷卻水表面的傳熱系數為12.835 mW/(mm2·℃)。
1.3.4 邊界條件
B柱的熱成形工藝流程一般分為出爐轉移、成形、保壓淬火、激光修邊、脫模5個階段，本文主要對物料轉移、成形和保壓階段進行分析。物料轉移階段，板材初始溫度設為930 ℃，轉移過程中只有板材的熱輻射和空氣的熱對流散熱；成形階段，上模行程為240 mm，上壓芯下移215 mm，下壓芯下移170 mm，板料始終受到定位孔的約束，各個壓芯移動到相對位置后保持靜止。根據模具的運動狀態，模擬中對各個模塊施加位移和自由度的約束，模具設為剛體，初始溫度為20 ℃。
2、模擬結果分析
2.1 板材物料轉移結果分析
本文選用的板材為高強鋼變厚板，在熱成形過程中，因?yàn)榘辶虾穸炔煌?，散熱不均勻，?huì)產生非均勻的溫度場，因此，有必要對物料轉移階段進行模擬分析，為之后的成形階段做準備工作。設定熱沖壓過程中板料加熱溫度為930 ℃，模具初始溫度為20 ℃，沖壓速度為100 mm/s，將物料轉移時間設置為5.5 s。

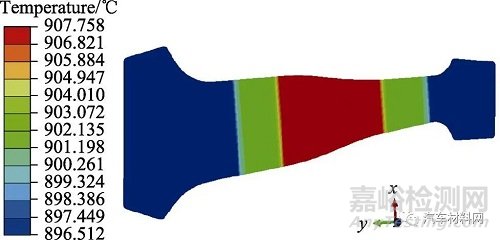

圖5 板材轉移后的溫度
Fig.5 Temperature after plate transfer
圖6 溫度變化產生的內應力
Fig.6 Internal stress caused by temperature change
在溫度場中，中性層溫度與板料兩側的溫度幾乎相同，取更具代表性的中性層NT12進行分析，得到的板材轉移后的溫度云圖如圖5所示。由圖5可以看出，板材厚度不同時，在同等散熱條件下，較薄的區域溫度下降快，較厚的區域溫度下降慢，等厚區溫度幾乎相同，過渡區產生了溫度梯度，溫度的變化造成了內應力的變化，如圖6所示。在熱變形過程中，應力對溫度的變化比較敏感，所以溫差較大的過渡區產生了比較明顯的應力集中，應力最大處為13.379 MPa，此處為定位約束的位置，對后續的成形結果不會產生太大影響。
2.2 工藝參數對成形結果的影響分析
2.2.1 摩擦因數對成形結果的影響
在板材沖壓成形過程中，摩擦力作為一種阻力，會影響材料流動[21]，為研究摩擦因數對成形的影響規律，利用單因素法，在成形速度為100 mm/s時，取6組不同的摩擦因數μ（0.25、0.3、0.35、0.4、0.45、0.475）進行模擬。通常認為，變薄率小于25%時制件不會出現破裂和起皺的缺陷，即厚度在1.05～ 2.75 mm之間是合格的。圖7為不同摩擦因數下模擬結果的最值與判定標準的比較圖，由圖7可以看出，增厚均未超過起皺上限，但減薄比破裂的下限值略低。對不同摩擦因數下破裂部分的面積進行分析，如圖8所示，當摩擦因數大于0.35時，破裂區的面積大幅增加；當摩擦因數小于0.35時，破裂區面積減小。綜合考慮面積和最小厚度2個因素，認為熱成形中的摩擦因數不應超過0.35。
圖7 不同摩擦因數下制件的厚度變化
Fig.7 Thickness change of parts under different friction coefficients
圖8 出現破裂缺陷的面積
Fig.8 Area where cracking defects occur
2.2.2 成形速度對成形結果的影響
在熱成形過程中，成形速度會影響材料的變形速率[22]，成形速度過快會導致材料流動不充分，馬氏體纖維組織不齊，進而導致成形質量變差；成形速度過慢，冷卻速度變慢，馬氏體組織偏大，容易發生起皺現象，最終影響制件的成形質量。為研究沖壓速度對沖壓成形過程的影響，在摩擦因數為0.35時，取6組成形速度（50、75、100、125、140、150 mm/s）對制件的成形過程進行模擬。將模擬結果的厚度值與厚度標準值1.05～2.75 mm進行比較，得到圖9所示結果。
圖9 不同成形速度模擬結果的厚度圖
Fig.9 Thickness diagram of simulation results with different forming velocity
由圖9可以看出，隨著成形速度的增大，成形速度小于140 mm/s時制件的最大厚度變化不大，成形速度大于140 mm/s時明顯增大。成形速度對熱成形結果會產生較大影響，如圖10所示。成形速度過小時，成形時間長，材料流動不充分，在局部縱深處減薄和破裂的風險增大；成形速度過大時，制件小端受到?jīng)_擊，與模具發生碰撞，導致起皺的風險增大；成形速度為100 mm/s時，板料的成形效果最好。
圖10 成形結果
Fig.10 Forming results
2.3 沖壓結果分析
2.3.1 減薄率分析
對板材成形來說，減薄量是衡量成形性能的重要評判標準[23]，基于得到的工藝參數（摩擦因數0.35、成形速度100 mm/s）對B柱的成形階段進行數值模擬，其結果如圖11所示，分別以1.4、1.8、2.2 mm的破裂和起皺值為基準設置云圖上下限。
由圖11可知，在1.4 mm等厚區，大部分區域?yàn)楹细駞^(qū)（方框處），厚度為1.225～1.517 mm；在1.8 mm等厚區，大部分區域厚度合格，在1.8 mm左右小范圍波動；在2.2 mm等厚區，大部分區域?yàn)楹细駞^(qū)（方框處），厚度為1.925～2.92 mm。在此次模擬過程中，成形后只有1.4 mm等厚區有細小破裂缺陷，因?yàn)橹萍?cè)壁縱深大、面積大，導致側壁局部區域材料流動少，致使減薄過大，出現破裂缺陷，通過模擬得到制件缺陷的位置對于后期修模具有重要的參考意義。
變厚板與普通等厚板不同，板材上除了等厚區外，還有厚度過渡的過渡區。研究過渡區位置的偏移變化對研究成形過程中材料的流動具有重要意義。通過觀察4個過渡區沿x、y方向的位移來確定成形過程中材料運動的大致趨勢，由圖12可以看出，成形后厚度等值線發生了一些波動，選取過渡區路徑上的等值線，得到的偏移量如圖13所示。由圖13可以看出，過渡區4整體向y方向移動，過渡區1、2向x負向和y正向偏移，過渡區3向y向正向偏移。根據模擬結果，可以適當調節板材等厚區長度，提高板材的成形質量。
圖11 各厚度安全區域云圖
Fig.11 Pattern of each thickness safety zone
圖12 成形后厚度等值線圖和坐標方向
Fig.12 Contour plot and coordinate direction of thickness after forming
圖13 各過渡區y向位移量
Fig.13 y displacement in each transition zone
2.3.3 板材組織變化分析
制件被快速轉移到模具上成形，經過冷卻后的板料溫度決定最終的成形件是否為強度和硬度更高的馬氏體組織。馬氏體轉變的開始溫度（Ms）為410 ℃[24]，圖14為制件成形過程中的溫度變化。
圖14 溫度變化對比
Fig.14 Comparison of temperature change: a) areas with temperatures less than 410 °C; b) temperature diagram of part of the plate at 1.712 5 s
在汽車B柱成形過程中，最終溫度小于410 ℃的區域面積主要集中在后壓芯對應的位置，如圖14a所示；前壓芯對應區域成形在1.7 s左右完成，在1.712 5 s時，板材溫度如圖14b所示，板材的最低溫度約為520 ℃，大于馬氏體轉變溫度，在后續變形過程中需進行保壓降溫。
為使板材的奧氏體組織完成馬氏體轉變，馬氏體完成溫度（Mf）為270 ℃[25]，暫定保壓時間為3.2 s，溫度云圖如圖15所示。
圖15 保壓時間為3.2 s時板材溫度云圖
Fig.15 Pattern of plate temperature when the pressure holding time is 3.2 s
圖16 保壓時間為7.2s時板材溫度云圖
Fig.16 Pattern of plate temperature when the pressure holding time is 7.2 s
當保壓時間為3.2 s時，除個別點之外，整體溫度在Ms點以下，板材發生馬氏體轉變，延長保壓時間到7.2 s，溫度云圖如圖16所示，整體板材溫度降到Mf以下，完成了馬氏體轉變，所以保壓時間大于7.2 s即保壓成功，為保證成形效率，選擇保壓時間為8 s。
2.3.4 板材應力變化分析
如圖17所示，成形件端部的應力值分布不均勻，兩側應力值大，中間應力值小。這主要是因?yàn)槎瞬康臏囟炔痪鶆蛟斐傻?，在成形件兩?cè)不僅通過模具換熱，還通過熱輻射向四周散熱，如圖18所示，端部?jī)蓚?cè)的溫度比中心位置低，由此可見，在熱成形中，板材溫度的變化對熱成形的應力分布有較大影響。
3、 試驗驗證
根據以上模擬結果，采用最優的工藝參數對汽車B柱進行試制，最終得到的制件如圖19所示。對試驗制件的指定點進行面檢測，如圖20所示，檢測點與B柱面上的尺寸偏差結果如圖21所示，面檢測合格率（尺寸偏差在±0.5 mm以內）達到了95.83 %，制件的成形區域基本無成形缺陷，滿足成形要求，與模擬結果一致。
圖17 板材成形后的應力云圖
Fig.17 Stress pattern after plate forming
圖18 溫度變化云圖
Fig.18 Temperature change pattern
圖19 變厚板B柱產品圖
Fig.19 Product diagram of B-pillar of variable-thickness plate
圖20 檢測點位置
Fig.20 Position of detection points

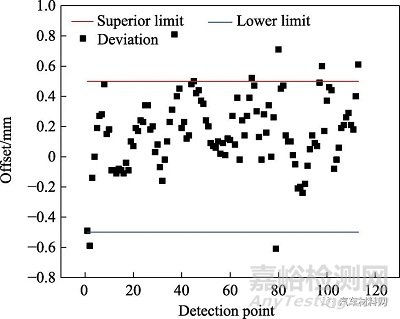

圖21 面檢測點偏差圖
Fig.21 Diagram for deviation of surface detection points
4、 結論
1）基于Abaqus軟件，從工藝分析、邊界條件設置等方面構建了高強鋼變厚板汽車B柱的熱沖壓有限元模型，對成形工藝流程的前兩個階段進行分析，完成了沖壓模型的邊界條件設置。
2）對板材出爐后至成形階段開始前的物料轉移階段進行了熱分析，得到了板材成形前的溫度和應力狀態，在此基礎上利用單因素法研究了主要工藝參數（沖壓速度、摩擦力）對成形結果的影響，認為摩擦因數為0.35、成形速度為100 mm/s時成形效果最好；對板材減薄率、過渡區、組織、應力的變化進行了分析，獲得了最優保壓時間8 s，得到的結果對于指導模具設計具有非常重要的意義。
3）在模擬分析的基礎上對制件進行了試制，得到的沖壓件面檢測合格率達95.83%，驗證了有限元分析的準確性。
參考文獻：
[1] 張宜生, 王子健, 王梁. 高強鋼熱沖壓成形工藝及裝備進展[J]. 塑性工程學報, 2018, 25(5): 11-23.ZHANG Yi-sheng, WANG Zi-jian, WANG Liang. Progress in Hot Stamping Process and Equipment for High Strength Steel Sheet[J]. Journal of Plasticity Engineering, 2018, 25(5): 11-23.
[2] LO K L, FAN Ya-qi, ZHANG Cong-zhi, et al. Energy-Saving and Emission Reduction Effects of China's Auto Tax Policy[J]. Procedia Computer Science, 2022, 214: 79-85.
[3] PACKO M, KRAWCZYK J, SLEBODA T, et al. State of Strain and Development of Microstructure of 22MnB5 Steel and Al-Si Coating During Deep Drawing of Automotive B Pillar[J]. Archives of Metallurgy and Materials, 2021, 66(2): 601-608.
[4] ZHAO Yan, YANG Deng-cui, QIN Zhe, et al. A Novel Hot Stamping Steel with Superior Mechanical Properties and Antioxidant Properties[J]. Journal of Materials Research and Technology, 2022, 21: 1944-1959.
[5] 孟慶剛, 海超, 郭曉靜. 6種高強鋼材質的汽車B柱耐碰撞性能對比研究[J]. 汽車工藝與材料, 2021(8): 18-22.MENG Qing-gang, HAI Chao, GUO Xiao-jing. Comparative Study on Crashworthiness of Automobile B-Pillar Made of Six Kinds of High Strength Steel[J]. Automobile Technology & Material, 2021(8): 18-22.
[6] 解東旋, 莊蔚敏, 王楠, 等. 高強度鋼板熱沖壓工藝與裝備研究綜述[J]. 機械工程學報, 2022, 58(20): 319-338.XIE Dong-xuan, ZHUANG Wei-min, WANG Nan, et al. Review on Hot Stamping Process and Equipment of High Strength Steel Sheet[J]. Journal of Mechanical Engineering, 2022, 58(20): 319-338.
[7] 韋韡, 姚佐平, 李開文, 等. 基于Autoform的汽車側圍回彈補償分析[J]. 精密成形工程, 2021, 13(3): 172-178.WEI Wei, YAO Zuo-ping, LI Kai-wen, et al. Analysis on Compensation for Spring back of Auto-Bodyside Based on Autoform[J]. Journal of Netshape Forming Engineering, 2021, 13(3): 172-178.
[8] 蘇德雄. 高強鋼板成型回彈補償方案的優化及應用[J]. 汽車零部件, 2022(12): 65-70.SU De-xiong. Optimization and Application of Springback Compensation Scheme for High-Strength Steel Plate Forming[J]. Automobile Parts, 2022(12): 65-70.
[9] VENTURATO G, BRUSCHI S, GHIOTTI A, et al. Numerical Modeling of the 22MnB5 Formability at High Temperature[J]. Procedia Manufacturing, 2019, 29: 428-434.
[10] 賀孟強, 于滬平, 楊才定, 等. 奧氏體化溫度和保溫時間對高強鋼熱沖壓回彈的影響[J]. 塑性工程學報, 2022, 29(7): 38-44.HE Meng-qiang, YU Hu-ping, YANG Cai-ding, et al. Effect of Austenitizing Temperature and Holding Time on Hot Stamping Springback of High-Strength Steel[J]. Journal of Plasticity Engineering, 2022, 29(7): 38-44.
[11] ÇAVU?O?LU O, ÇAVU?O?LU O, YILMAZO?LU A G, et al. Microstructural Features and Mechanical Properties of 22MnB5 Hot Stamping Steel in Different Heat Treatment Conditions[J]. Journal of Materials Research and Technology, 2020, 9(5): 10901-10908.
[12] BARCELLONA A, PALMERI D. Effect of Plastic Hot Deformation on the Hardness and Continuous Cooling Transformations of 22MnB5 Microalloyed Boron Steel[J]. Metallurgical and Materials Transactions A, 2009, 40(5): 1160-1174.
[13] 王敏, 張春, 肖海峰, 等. 淬火時間對硼鋼板熱沖壓的作用[J]. 功能材料, 2016, 47(7): 7103-7108.WANG Min, ZHANG Chun, XIAO Hai-feng, et al. Effects of Quenching Time on Hot Forming of Boron Steel Sheet[J]. Journal of Functional Materials, 2016, 47(7): 7103-7108.
[14] 張思婉, 申超. 基于熱成形技術和耐撞性汽車B柱輕量化設計[J]. 機械設計與制造, 2022(7): 192-196.ZHANG Si-wan, SHEN Chao. Lightweight Design of Vehicle B-Pillar Based on Hot-Forming Technology and Crashworthiness[J]. Machinery Design & Manufacture, 2022(7): 192-196.
[15] 張雙杰, 劉愷源, 王偉, 等. 鋁硅鍍層22MnB5高強鋼高溫拉伸性能及本構模型[J]. 河北工業科技, 2021, 38(4): 257-264.ZHANG Shuang-jie, LIU Kai-yuan, WANG Wei, et al. Elevated Temperature Tensile Properties and Constitutive Model of Al-Si Coated 22MnB5 High-Strength Steel[J]. Hebei Journal of Industrial Science and Technology, 2021, 38(4): 257-264.
[16] 廖錚瑋, 盈亮, 胡平, 等. 高強度鋼板熱成形界面換熱系數估算[J]. 材料熱處理學報, 2013, 34(S1): 167-172.LIAO Zheng-wei, YING Liang, HU Ping, et al. Estimation of Interface Heat Transfer Coefficient of Ultra High Strength Steels in Hot Forming[J]. Transactions of Materials and Heat Treatment, 2013, 34(S1): 167-172.
[17] SHAHRZADI M, EMAMI M D, AKBARZADEH A H. Heat Transfer in BCC Lattice Materials: Conduction, Convection, and Radiation[J]. Composite Structures, 2022, 284: 115159.
[18] 胡平, 賀斌, 盈亮. 基于有限元的熱沖壓界面換熱系數反算[J]. 材料熱處理學報, 2016, 37(3): 188-195.HU Ping, HE Bin, YING Liang. Inverse Estimation of Interfacial Heat Transfer Coefficient by FEM Method[J]. Transactions of Materials and Heat Treatment, 2016, 37(3): 188-195.
[19] SLEICHER C A, ROUSE M W. A Convenient Correlation for Heat Transfer to Constant and Variable Property Fluids in Turbulent Pipe Flow[J]. International Journal of Heat and Mass Transfer, 1975, 18(5): 677-683.
[20] HAQUE M E, HOSSAIN M S, ALI H M. Laminar Forced Convection Heat Transfer of Nanofluids Inside Non-Circular Ducts: A Review[J]. Powder Technology, 2021, 378: 808-830.
[21] AZUSHIMA A, UDA K, MATSUDA H. Thermal Behavior of Aluminum-Coated 22MnB5 in Hot Stamping under Dry and Lubricated Conditions[J]. Journal of Materials Processing Technology, 2014, 214(12): 3031-3036.
[22] 王章忠, 巴志新, 李琦, 等. 熱沖壓工藝參數對22MnB5馬氏體鋼汽車B柱性能影響的有限元模擬[J]. 金屬熱處理, 2020, 45(5): 221-228.WANG Zhang-zhong, BA Zhi-xin, LI Qi, et al. Finite Element Simulation of Influence of Hot Stamping Process Parameters on Properties of 22MnB5 Martensitic Steel for Automobile B-Pillar[J]. Heat Treatment of Metals, 2020, 45(5): 221-228.
[23] 王大鵬, 李曉峰. 某汽車內板沖壓成形工藝優化及回彈補償[J]. 塑性工程學報, 2022, 29(9): 40-46.WANG Da-peng, LI Xiao-feng. Optimization of Stamping Process and Springback Compensation for an Automobile Inner Panel[J]. Journal of Plasticity Engineering, 2022, 29(9): 40-46.
[24] 汪思敏, 胡志華, 王正云, 等. 回火溫度對汽車用22MnB5鋼組織和性能的影響[J]. 金屬熱處理, 2020, 45(7): 32-36.WANG Si-min, HU Zhi-hua, WANG Zheng-yun, et al. Effect of Tempering Temperature on Microstructure and Properties of 22MnB5 Steel for Automobile[J]. Heat Treatment of Metals, 2020, 45(7): 32-36.
[25] GANAPATHY M, LI N, LIN J, et al. A Feasibility Study on Warm Forming of an As-Quenched 22MnB5 Boron Steel[J]. International Journal of Lightweight Materials and Manufacture, 2020, 3(3): 277-283.
來源：作者：趙妍潔1，高穎1，高靜娜1，劉凱源1，張雙杰1,2，朱慶齊3
（1.河北科技大學 a.材料科學與工程學院 b.河北省材料近凈成形技術重點實驗室；2.河北省精密沖裁工藝與模具工程技術研究中心；3.保定市精工汽車模具技術有限公司）；期刊-《 精密成形工程》
