引言
近年來，隨著雙碳戰略提出以及化石能源價格不斷攀升，環境保護要求不斷提高，世界各國紛紛表達了對全球環境惡化和氣候變暖的嚴重關切，并形成了環境保護共識。由此各國相繼出臺了一系列節能減排政策，法國宣布2040年全面禁售汽油車和柴油車；汽車工業強國德國2030年起新車只能為零排放汽車，禁止銷售汽油車和柴油車；挪威擬從2025年禁售燃油汽車，電動汽車已占24%；荷蘭最早宣布2025年禁售汽油車和柴油車；中國則對燃油汽車CO2排放進行了嚴格限制，并將“碳達峰、碳中和”上升為國家戰略目標。雙碳戰略嚴格實行直接促使汽車主機廠必須在汽車生產制造上加快創新，而汽車節能減排突破關鍵點主要在于新能源和輕量化兩個方面。從發動機、變速器變?yōu)殡妱?dòng)機與動力電池的過程實現了能源的清潔轉換但由于動力電池自身重量與續航里程的限制，目前新能源汽車在整車重量方面相比于傳統汽車并未取得明顯進步。在當前動力電池技術在較短時間內無法取得重大突破時，汽車工程技術人員將目光轉向了車身結構方面，由此一體化壓鑄鋁制車身技術便應運而生。
1.1 一體化壓鑄技術介紹
一體化壓鑄是將白車身中多個單獨、分散零件的復雜結構經過重新設計高度集成再使用一體化壓鑄工藝變成只使用一個零件的新型制造技術。大型壓鑄機進行一體化壓鑄一次成型，省略由多個部件焊接的過程從而直接壓鑄得到一個完整車身部件。一體化壓鑄工藝與傳統鈑金焊接結構工藝對比，省了許多組件間的沖壓、焊接過程，如圖1所示。目前，一體化壓鑄技術作為一種改變沖、焊、涂裝汽車生產制造工藝的新技術，被廣大新能源汽車主機廠商所熱捧，其標志就是特斯拉ModelY量產成為汽車業界公認的一項變革。汽車白車身制造工藝經歷了人工焊接到流水線機器人焊接。如今，特斯拉所做正是將流水線機器人汽車白車身制造工藝改革為一體化壓鑄車身，如圖2所示。
1.2 一體化壓鑄技術優勢分析
新能源汽車的關鍵指標是續航，在鋰電池能量密度提升出現瓶頸時，采用一體化壓鑄技術降低汽車重量，提升車輛輕量化水平是增加續航的關鍵一招。不僅如此，引入一體化壓鑄技術還能帶來生產成本、生產效率、生產精度、安全性能提升、續航里程5個方面的優勢。
1.2.1生產成本優勢
與傳統沖壓焊接工藝相比，一體化壓鑄生產成本優勢主要體現在生產設備投入少、材料回收率高、工人數量少三個方面。
生產設備優勢：隨著一體化壓鑄技術的應用，新能源汽車生產工藝更為簡單。簡化的供應鏈體系使得制造工藝簡單，傳統沖壓焊接供應鏈環節全部取消，在傳統“沖壓焊接”工藝下，至少需要數十套沖壓機、模具、焊接夾具、檢測機等設備做支持，一條生產線規模大，成本高。相比之下一體化壓鑄一次壓鑄成型，削減了大量焊接輔助設備、機器人等生產設備，白車身的生產僅通過3-5臺大型壓鑄機，少量輔機及模具實現，生產線建設成本大幅下降。此外，同等產能下，一體化壓鑄設備占地面積小生產出的部件不需要運輸可廠內直接供貨，一體化壓鑄產線更節省廠房面積。
材料成本優勢：一體化壓鑄技術原材料易回收，一體化壓鑄全鋁車身材料利用率和材料回收利用率可達95%以上。一體化壓鑄在沖壓過程中僅使用單一鋁合金，由于壓鑄時注入的液態金屬一比一等同于鑄件用料，因此在原材料受擠壓成型后產生的邊角余料成分簡單可直接回收重制，材料回收利用率更高。
人力成本：對比傳統沖壓焊接工藝，在一體化壓鑄技術下，車身焊接點大量減少，從而減少了大量的焊接技術工人需求。目前國內主流焊裝工廠通常配備200-300個工人，采用一體壓鑄技術后，所需的技術工人至少可縮減到原來的十分之一。
1.2.2生產效率優勢

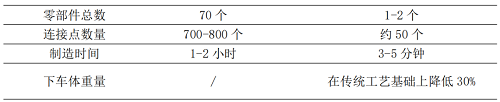

一體化壓鑄大量減少焊點、熱處理與涂膠的工作量，對比傳統車身制造，需要進行單獨制造的零部件達500余種，涉及的沖壓及焊接工序繁多，而一體化壓鑄技術將其大幅簡化，工作量大幅下降。以特斯拉為例，Model3采用傳統沖壓焊接工藝與一體化壓鑄工藝ModelY進行對比，如表1所示。采用一體壓鑄技術后，ModelY將原方案的70個沖壓焊接零件集成為1-2個鑄件，零件數量比Model 3減少79個，焊點大約由700~800個減少到50個。減少了焊點數量同時就降低了由于焊接導致的熱處理工作量與涂膠工藝，同時大大縮短車型開發周期。
1.2.3 生產精度優勢
采用一體化壓鑄技術避免了點焊鋼板間存在的誤差，由于焊點的減少不會出現誤差疊加，一體化壓鑄技術使得影響車身制造精度的因素減少車身制造精度更可控。在新能源汽車普遍配備的自動駕駛領域，優秀的車身制造精度也將為激光雷達、毫米波雷達、高清攝像頭等高精度測量傳感器探測感知路況，提供精確測量保障，更利于自動駕駛技術研發與實現。
1.2.4 安全性能優勢
一體化壓鑄技術解決鋁合金焊接點強度難題，一方面提升結構整體性，增強車身強度；另一方面一體化壓鑄技術以壓鑄成型替代了焊接工藝有助于汽車車身輕量化的實現，對汽車各項性能指標均有改善。環保指標方面，新能源汽車每減重10%，電動汽車（含插電混動）可以分別減少6.3%和9.5%的電能消耗；續航里程方面，新能源車重降低10%，續航里程可增加14%；動力性方面，新能源車重減少10%，0-100km加速性能提升8%；安全性方面，車身輕量化可以使整車中心下降，提升了汽車駕駛穩定性，車輛運行更加安全穩定；制動距離方面，新能源車重減少10%，制動距離縮短2-7米。
1.2.5 續航里程優勢
新能源汽車采用一體化壓鑄技術已經成為行業趨勢，因其在減重、續航方面帶來的巨大成效，許多車企相繼宣布將引入一體化壓鑄技術。數據顯示，燃油車重量降低10%，油耗就能降低6%-8%。而假設新能源汽車重量下降100KG，不僅電池成本和損耗可降低20%，而且續航還能大幅提升10%-11%[4]。新能源汽車由于動力電池、電機和電控三大件，使得新能源汽車重量增加了200kg到300kg[5]。單就三電系統，就占到新能源整車重量的30%-40%。動力電池系統就占到新能源整車重量的20%，另外動力電池殼體就占到動力電池成本的10%-20%。因此采用一體化壓鑄技術能大幅度降低電池殼體和車身重量，從而提升新能源汽車?yán)m(xù)航。
1.3 一體化壓鑄劣勢分析
一項新技術的出現必然伴隨著設備成本高投入、材料成本高、后期維護高成本的問題。一是，一體化壓鑄設備投入成本高：一臺重型壓鑄機的采購價往往要上億，而傳統沖壓機僅需千萬元；傳統沖壓模具的壽命可達50萬次，而壓鑄件模具僅8萬多次。二是，材料成本高：應用一體化壓鑄技術使得新能源汽車廠商放棄現今較為成熟便宜鋼材車身部件而投入到更為昂貴的鋁制車身，對于眾多國產品牌新能源汽車無疑將增加其單車制造成本。三是，消費者后期維護成本高：由于采用一體化壓鑄鋁制車身，后期的維修保養成本極高，鋁制車身可修復性極差且目前售后服務網點不具備鋁制車身修復能力，損壞后只能整體或局部更換，所以一旦發生碰撞維修費用非常高，甚至出現碰撞后直接報廢的情況無疑加重了消費者車險購置費用。四是，材料工藝要求高：大型一體化鑄件在鑄造過程中產生的熱處理問題變形問題將提升整形難度以及報廢率[6]，一體化壓鑄機冷卻水的布局、周邊機的設置、采用的壓力參數等都需要長時間項目生產經驗積累，因此如果要保證較高的產品良率，需要較高時間成本積累壓鑄參數經驗。
2、一體化壓鑄技術在新能源汽車產業發展現狀
百年來，汽車工業技術發展一直圍繞著節能減排，從鋁車身、碳纖維車身等部件的輕量化應用到大排量自然吸氣發動機減少變?yōu)樾∨帕繙u輪增壓發動機的推廣，汽車行業一直在做減法，直到將發動機、變速器改為由電動機替代，由此汽車行業綠色可持續發展使命交由新能源汽車完成。
2.1 新能源汽車一體化壓鑄發展現狀
據中國汽車工業協會消息，2021年，我國汽車產銷分別完成2608.2萬輛和2627.5萬輛，產量同比增長3.4%，銷量同比增長3.8%，其中新能源汽車產銷分別完成354.5萬輛和352.1萬輛，同比增長均為1.6倍，市場占有率增長至13.4%。產銷量的數據充分顯示了中國新能源汽車市場已經走出了靠政策驅動的窘境，并呈現出百花齊放、百家爭鳴的格局，傳統車企與造車新勢力紛紛拿出自家“科技與狠活”，例如傳統車企深耕于已有的技術積淀專注于插電混動技術兼顧節能與綠色，造車新勢力則專注于高級自動駕駛科技讓駕駛者體驗科技帶來的改變。而中國《新能源汽車產業發展規劃(2021－2035年)》明確指出，未來政府要從基礎設施和制度設計等多方面對新能源汽車產業進行支持，加快新能源汽車產業發展進程，按照目前新能源汽車產銷發展形式，2025年我國新能源汽車年銷量將達到643萬輛，年復合增速將達到36%左右，而且其中新車占比應達到20%左右?？梢哉f，在中國新能源汽車已經被消費者所認可，隨著中國新能源汽車產銷量的逐步增大，帶動汽車一體化壓鑄需求大增已是大勢所趨。當前隨著特斯拉等頭部新能源車企帶來的一體化壓鑄示范效應，相信中國新能源汽車一體化壓鑄產業將很快迎來快速發展期，如圖3所示。
隨著越來越多大型壓鑄設備生產企業與新能源汽車企業合作，以自建生產、外包生產等方式進入大型一體化壓鑄領域，大型壓鑄設備生產企業乘上新能源汽車一體化壓鑄東風獲得快速發展的前景可觀，如表2所示為一體化壓鑄產業鏈組成。2021年中國一體化壓鑄產業鏈規模已達4.2億，一體化壓鑄產業發展前景可觀未來具有巨大增長潛力且當前還處于發展成長期，從產業鏈構成的上、中、下游來看主要存在的技術短板集中于免熱處理鋁合金、大噸位壓鑄機、壓鑄模具以及工藝。相信在廣東鴻圖、伊之密等大型壓鑄企業的努力下克服當前的技術短板已不是問題。
2.2 我國一體化壓鑄技術積淀

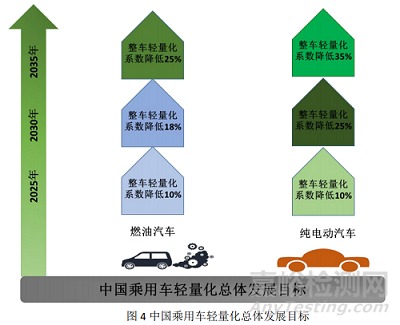

雖然我國幅員遼闊，但各地經濟、環境發展水平等不一，宏觀上形成了廣闊的新能源汽車市場，但絕大多數市場充斥著低端廉價的油車改電車的新能源車型，基于純電動汽車開發的新車型目前大多集中于造車新勢力，因此相較于傳統車企造車新勢力更傾向于應用一體化壓鑄技術來開發新能源汽車。但對汽車行業而言一體化壓鑄、輕量化車身零部件并不是新鮮事物，在特斯拉應用于大型車體高壓一體化壓鑄前，中國乘用車輕量化目標從未停止，如圖4所示：中國燃油乘用車預計在2035年減重25%，純電動汽車將在2035年減重35%。傳統燃油汽車已經在汽車發電機殼體、變速器殼體、離合器殼體、水泵殼體、變速箱支架轉向機殼體，還有凸輪箱、發動機氣缸體、氣缸蓋、進氣歧管、換擋拔叉、連接支架、傳動器殼體、離合器殼體、車輪、制動器零件、罩蓋殼體類零件、底盤總成、車身等汽車零部件中進行了廣泛的一體化壓鑄技術應用，有著豐富的一體化壓鑄技術積累。
2.3 一體化壓鑄技術發展政策支持
一項新技術的發展必然離不開政策支持，中國新能源汽車發展進程先由政策驅動后轉為市場拉動，雖然目前新能源汽車在消費端補貼有退坡，但生產端的政策支持依然存在，因此一體化壓鑄技術受新能源汽車政策持續影響將迎來快速發展的上升期。例如：“一體化承載式車身壓鑄成形工藝與裝備”作為“高性能制造技術與重大裝備”重點專項入選國家科技管理信息系統公共服務平臺公布的44個國家重點研發計劃重點專項，該重點專項主要攻克一體化壓鑄技術的4大關鍵技術：一是，新型免熱處理高強韌壓鑄鋁合金材料性能研究、二是，多材料一體化車身多目標優化設計研究、三是，超大型復雜薄壁壓鑄件模具和工藝、四是，大型車身一體化壓鑄件與環境件連接，并加快在新能源乘用車下車體應用超大型智能壓鑄成套裝備實現一體化結構件及其壓鑄成形工藝。于此同時在消費端，已有沿海發達城市表示對2022年下半年個人消費者購買的純電車型若符合“產品制造具備前后一體式鑄鋁車身成型工藝（要求自建壓鑄能力≥7000T壓鑄設備）”及其他相關指標的，開展購車補貼。
3、新能源汽車一體化壓鑄技術發展建議
一體化壓鑄技術為新能源汽車的發展帶來新的商機，但新能源汽車產業發展面臨的一些問題與挑戰，并不會因?yàn)橐惑w化壓鑄技術的引入而得到徹底解決。
3.1 提升一體化壓鑄機成熟度與合格率
一體化壓鑄部件集成度越高所需壓鑄設備越大、功能種類越多，而超大型壓鑄機的研發應用還處于起步階段離成熟可靠還有較長一段時間。例如為了滿足大型一體化鑄件的成形要求，大型壓鑄機壓射系統的活動部件質量顯著增大，而大質量壓射單元既要滿足穩定的壓射速度，又要持續的壓射壓力，還要靈敏的動態響應速度，這對一體化壓鑄機器整體結構穩定性是一種挑戰，因此大質量壓射單元在保證動態響應性能前提下的成熟度亟待提高。
隨著大型一體化鑄件的尺寸和復雜程度大幅增加，導致壓鑄工藝難度大幅上升，出現產品合格率較低的情況。當前一體化壓鑄技術工藝生產的一體化鑄件合格率大致在40%-60%，合格率較低，生產成本與廢品率偏高。大質量一體化壓鑄車身件澆注過程充型與成形時間延長，因此，要保證產品最終的抗拉、屈服、伸長率、折彎角等力學性能符合要求以及較高的產品合格率，關鍵要在充型速度控制、成形壓力控制、模具溫度控制以及產品前末端性能一致性控制4個方面開展智能化精準控制研究。
3.2 輔助設備管理與周邊設備生產節奏配合度
一體化壓鑄生產在傳統四大生產流程沖壓、焊接、涂裝、總裝工序中整合了部分沖壓和焊接工序，完全排除了人工作業的可能性，壓鑄單元內的所有操作由自動化周邊設備完成。一體化壓鑄省去了許多工序與設備，但也不可避免需要其他輔助設備保證一體化壓鑄過程的精準可靠。例如一體化壓鑄生產過程中需要對整個模具進行熱平衡管理，需要的輔助控溫設備多達40臺，輔助控溫設備在大幅增加生產耗能的同時也增加了生產現場管理難度。一體化壓鑄僅僅只是車輛制造的開始，因此為了有效組織生產，縮短循環時間，提高生產效率。一體化壓鑄車間應與沖壓、焊接、涂裝電驅車間進行平行建設同時開展生產節奏調適，縮短零部件轉移距離，增加車輛組裝效率。
3.3 政策支持與生產補貼
當前困擾新能源車企大規模應用一體化壓鑄的關鍵點主要集中于，一是生產端設備投入大，二是產品合格率有待提升，三是消費端產品維修費用高的問題。因此建議國家層面出臺一體化壓鑄生產端政策補貼，例如購買一體化壓鑄生產設備進行稅費補貼，二是開展一體化壓鑄合格率改善獎勵制度，三是在消費端降低消費者顧慮降低車輛投保費用與維修費用。
4、結語
發展新能源汽車產業是中國實現汽車工業高質量發展的重要途徑，對中國實現汽車產業由大到強具有重要推動作用。中國汽車工業已連續10年保持產銷量世界第一，隨著汽車保有量增長的同時汽車行業競爭格局也在加劇，在日益嚴峻的環境污染和能源危機等背景下許多汽車企業看到了大型一體化壓鑄的發展機遇，大型一體化壓鑄技術在生產成本、生產效率以及安全性能方面優勢是傳統制造工藝所不具備的，特別針對新能源汽車還能提升續航里程，壓縮新車型研發生產周期為定制化新能源汽車的實現提供了可能。發展一體化壓鑄技術有助于新能源汽車成為更節能更綠色的交通工具。
