太陽(yáng)能作為一種清潔高效，綠色環(huán)保的可再生資源而受到了廣泛重視。



本文以醋酸含量為28%的EVA和稀土配合物發(fā)光材料為主要原料，以抗紫外吸收劑，抗氧劑為光老化助劑制備了太陽(yáng)能光伏膜，研究其制備工藝和各種理化性能。



PART01老化前抗紫外吸收劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖1(1)老化前抗紫外吸收劑對(duì)新型太陽(yáng)能光伏膜透光率的影響圖



0#試樣是無(wú)紫外吸收劑的空白試樣。通過(guò)對(duì)0#空白試樣進(jìn)行對(duì)比可以看出，添加了抗紫外吸收劑的EVA薄膜對(duì)300~400nm的紫外線均有吸收。



將吸收最明顯的加了紫外吸收劑326的5#試樣和加了紫外吸收劑BP12的6#試樣進(jìn)行復(fù)配實(shí)驗(yàn)，由圖可以看出復(fù)配后的7#試樣對(duì)紫外線吸收更加明顯，可以得知326和BP12對(duì)300~400nm紫外線吸收具有協(xié)同作用。



PART02老化前光穩(wěn)定劑對(duì)新型太陽(yáng)能光伏膜透光率的影響

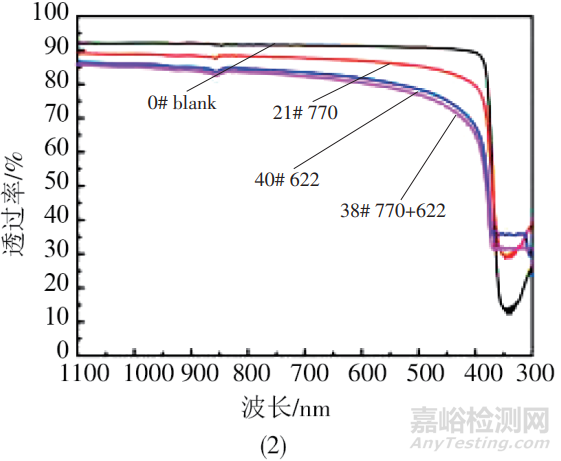

圖1(2)老化前光穩(wěn)定劑對(duì)新型太陽(yáng)能光伏膜透光率的影響圖



通過(guò)對(duì)0#空白試樣進(jìn)行對(duì)比可以看出，添加了光穩(wěn)定劑770和622的EVA薄膜對(duì)300~400nm的紫外線均有促進(jìn)透過(guò)作用，并且發(fā)現(xiàn)添加了光穩(wěn)定劑622的EVA薄膜對(duì)300~400nm的紫外線的促進(jìn)透過(guò)作用在圖中有一個(gè)“平臺(tái)”，即添加了光穩(wěn)定劑622的EVA薄膜對(duì)紫外線的透過(guò)波長(zhǎng)從311nm到371nm的區(qū)間里紫外線的透過(guò)率有且只有35%。



將對(duì)紫外線有促進(jìn)透過(guò)作用的加了光穩(wěn)定劑770的21#試樣和加了光穩(wěn)定劑622的40#試樣進(jìn)行了復(fù)配實(shí)驗(yàn)。由圖可以看出復(fù)配后的38#試樣對(duì)300~400nm的紫外線的促進(jìn)透過(guò)作用在圖中也有一個(gè)“平臺(tái)”，即復(fù)配光穩(wěn)定劑622和770的EVA薄膜對(duì)紫外線的透過(guò)波長(zhǎng)從300~371nm的區(qū)間里紫外線的透過(guò)率有且只有31%。



所有加了光穩(wěn)定劑的試樣與0#空白試樣對(duì)比可以看出光穩(wěn)定劑均能促進(jìn)紫外線透過(guò)，因?yàn)橛蓤D可以看出在300~400nm紫外線處復(fù)配光穩(wěn)定劑770和622的EVA薄膜明顯比沒(méi)加光穩(wěn)定劑的薄膜紫外線透過(guò)率更高。



PART03老化前抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖1(3)老化前抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響



通過(guò)對(duì)0#空白試樣進(jìn)行對(duì)比可以看出，添加了抗氧劑1010,168的EVA薄膜對(duì)300~400nm的紫外線均有促進(jìn)透過(guò)作用，只有加了抗氧劑1076的EVA薄膜對(duì)300~400nm的紫外線透過(guò)率與未加抗氧劑的EVA薄膜對(duì)300~400nm的紫外線透過(guò)率持平。



將加了抗氧劑1010的22#試樣和加了抗氧劑1076的2#試樣進(jìn)行了復(fù)配實(shí)驗(yàn)，由圖可以看出復(fù)配后的27#試樣對(duì)紫外線的透過(guò)率要比只加抗氧劑1010,1076的EVA薄膜對(duì)紫外線的透過(guò)率要高。



PART04紫外加速老化700h后，



抗紫外吸收劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖1(4)紫外加速老化700h后抗紫外吸收劑對(duì)新型太陽(yáng)能光伏膜透光率的影響



由于經(jīng)過(guò)紫外加速老化700h后添加各種紫外吸收劑的試樣均已發(fā)生黃變無(wú)法測(cè)得透光率，只有1#試樣勉強(qiáng)測(cè)得了透光率，測(cè)得結(jié)果如圖所示。



通過(guò)對(duì)0#空白試樣進(jìn)行對(duì)比可以看出，添加了紫外吸收劑UV418的EVA薄膜對(duì)300~400nm的紫外線仍然具有吸收作用。



PART05紫外加速老化700h后，



光穩(wěn)定劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖1(5)紫外加速老化700h后光穩(wěn)定劑對(duì)新型太陽(yáng)能光伏膜透光率的影響



由圖可以看出添加了光穩(wěn)定劑的試樣在紫外加速老化700h后仍然具有良好的透光率。說(shuō)明光穩(wěn)定劑能有效阻止EVA薄膜的紫外老化。



PART06紫外加速老化700h后，



抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖1(6)紫外加速老化700h后抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響



由圖可以看出通過(guò)復(fù)配抗氧劑1010和1076的試樣在紫外加速老化700h后仍然具有良好的透光率。說(shuō)明復(fù)配抗氧劑1010和1076能有效阻止EVA薄膜的紫外老化。



PART07紫外加速老化后，



抗紫外吸收劑對(duì)新型太陽(yáng)能光伏膜量子產(chǎn)率的影響





圖2(1)紫外加速老化對(duì)添加了抗紫外吸收劑的新型太陽(yáng)能光伏膜量子產(chǎn)率的影響



由圖可知，紫外吸收劑均不能有效阻止EVA薄膜量子產(chǎn)率的降低。紫外加速老化1000h后添加了UV418紫外吸收劑的EVA薄膜量子產(chǎn)率降低到60%。紫外加速老化700h后添加了531紫外吸收劑的EVA薄膜量子產(chǎn)率降低到8%。



PART08紫外加速老化后，



光穩(wěn)定劑對(duì)新型太陽(yáng)能光伏膜量子產(chǎn)率的影響





圖2(2)紫外加速老化對(duì)添加了光穩(wěn)定劑的新型太陽(yáng)能光伏膜量子產(chǎn)率的影響



由圖可知，光穩(wěn)定劑能有效阻止EVA薄膜量子產(chǎn)率的降低。紫外加速老化1000h后，添加了622光穩(wěn)定劑的EVA薄膜量子產(chǎn)率幾乎不下降。由圖可以看出復(fù)配光穩(wěn)定劑622和光穩(wěn)定劑770的38#試樣在紫外加速老化1000h后，EVA薄膜量子產(chǎn)率幾乎不下降。



PART9紫外加速老化后，



抗氧劑對(duì)新型太陽(yáng)能光伏膜量子產(chǎn)率的影響





圖2(3)紫外加速老化對(duì)添加了抗氧劑的新型太陽(yáng)能光伏膜量子產(chǎn)率的影響



由圖2(3)可以看出復(fù)配抗氧劑1010和抗氧劑1076的27#試樣在紫外加速老化1000h后，EVA薄膜量子產(chǎn)率幾乎不下降，依然保持穩(wěn)定。



PART10老化前，復(fù)配光穩(wěn)定劑和抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖2(4)老化前復(fù)配光穩(wěn)定劑和抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響







由圖2(4)可以看出復(fù)配光穩(wěn)定劑770、光穩(wěn)定劑622、抗氧劑1010、抗氧劑1076對(duì)300~400nm的紫外線均有促進(jìn)透過(guò)作用。



PART11紫外加速老化700h后，復(fù)配光穩(wěn)定劑和抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響





圖2(5)紫外加速老化700h后復(fù)配光穩(wěn)定劑和抗氧劑對(duì)新型太陽(yáng)能光伏膜透光率的影響



由圖2(5)可以看出復(fù)配光穩(wěn)定劑770、光穩(wěn)定劑622、抗氧劑1010、抗氧劑1076的41#、42#、43#試樣在紫外加速老化700h后EVA薄膜透光率保持穩(wěn)定。



PART12紫外加速老化，復(fù)配光穩(wěn)定劑和抗氧劑對(duì)新型太陽(yáng)能光伏膜量子產(chǎn)率的影響





圖2(6)紫外加速老化對(duì)復(fù)配光穩(wěn)定劑和抗氧劑的新型太陽(yáng)能光伏膜量子產(chǎn)率的影響



由圖2(6)可知，復(fù)配光穩(wěn)定劑770、光穩(wěn)定劑622、抗氧劑1010、抗氧劑1076的41#、42#、43#試樣在紫外加速老化1000h后EVA薄膜量子產(chǎn)率幾乎不下降，依然保持穩(wěn)定。



總 結(jié)：



抗紫外吸收劑能有效吸收透過(guò)新型太陽(yáng)能光伏膜的紫外光。



光穩(wěn)定劑能有效促進(jìn)紫外線的透過(guò)作用，光穩(wěn)定劑能有效阻止EVA薄膜的紫外老化。



抗氧劑能促進(jìn)紫外線的透過(guò)作用，復(fù)配抗氧劑能有效阻止EVA薄膜的紫外老化。



復(fù)配抗氧劑，光穩(wěn)定劑能有效阻止EVA薄膜的紫外老化。
