導   語

柔性電子器件的誕生使得傳感器、致動器、微流體和電子器件在柔性、保形和可拉伸亞層上的設計照進現實，這能夠解決可穿戴、可植入以及可消化等康復領域中的關鍵問題。然而，與人體組織相比，這些設備的機械和生物性能有很大的不同，因此難以與人體完美地合二為一。近日，一項研究開發了一種新型生物材料的3D墨水，它模仿了像皮膚一樣的高導電性人體組織的固有特征，這是對于康復領域中3D打印技術的應用是非常重要的。

01、研究背景

3D打印又稱增材制造 ，是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。近些年，3D打印技術在康復領域的研究逐漸開展，3D打印技術這一新興技術正加速應用于醫療領域，包括骨科、神經外科、矯形科、康復科、心內科、皮膚科、口腔科等眾多科室。近日，一項研究開發了一種新型生物材料的3D墨水，它模仿了像皮膚一樣的高導電性人體組織的固有特征，這是對于康復領域中3D打印技術的應用是非常重要的。

該研究采用的生物材料利用了一種二硫化鉬(MoS2)的新型2D納米材料。MoS2的薄層結構的中心含有缺口，這使其具有較高的化學活性，并可與明膠結合，產生一種可媲美果凍結構的柔性水凝膠。

該項研究發表在《ACS Nano》上。

生物醫學工程系副教授Akhilesh Gaharwar博士表示:“這項工作對3D打印的影響是深遠的。新設計的水凝膠墨水具有高度的生物相容性和導電性能，為下一代可穿戴和可植入的生物電子產品鋪平了道路。”

02、 研究概述

該研究通過調節硫和鉬前驅體的比例以及水熱途徑合成了MoS2納米組件，在合成過程中，鉬與硫(硫脲)前驅體的比例從1:1到1:6不等，以調節缺陷密度。鉬以三角棱柱配位與6個硫原子結合，而硫以金字塔配位與6個鉬原子結合。這種配位幾何的結果是形成一個層狀結構與連接三角棱鏡，導致層硫原子夾鉬原子。單獨的MoS2納米薄片形成一個分層的組裝成納米組件。通過掃描電子顯微鏡(SEM)觀察MoS2納米組裝體，團聚體的尺寸為約1μm。此外，對MoS2納米組件進行了x射線衍射(XRD)和x射線光電子能譜(XPS)測試，以驗證其六方2H相排列。MoS2納米組件(002、100、103、105和110)的衍射圖峰與六方MoS2重合。73-1508)，表明合成的納米組裝物純度高。用舍勒方程計算晶粒大小，結果顯示晶粒大小約為5.26 nm。對1:6MoS2納米組裝物進行XPS表征，Mo和S的峰被反卷積。這些研究證實了MoS2的化學成分保持不變，并在MoS2納米組件中形成2H相。

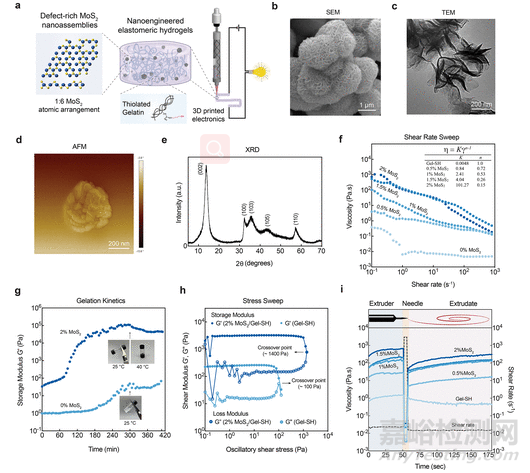

3D打印墨水的合成與制備方法

這種方法生產的墨水具有剪切稀釋特性，隨著力的增加粘度會下降，所以它在管內是固體，但被擠壓時更像類似于番茄醬或牙膏一樣的流動的液體。該團隊將這些導電納米材料結合在一種改性明膠中，從而制造出一種水凝膠墨水，其特性對于設計有利于3D打印的墨水至關重要。

生物醫學工程系研究生、該論文的主要作者Kaivalya Deo表示：“這些3d打印設備具有極強的彈性，可以被壓縮、彎曲或扭曲而不斷裂，此外，這些設備是電子主動的，使它們能夠監測人體的動態動作，為連續運動監測鋪平了道路。”

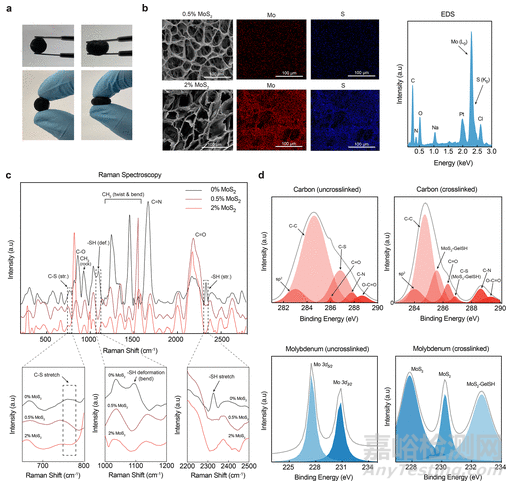

凝膠的化學特性

為了3D打印材料，Gaharwar實驗室的研究人員設計了一種成本低、開源、多頭的3D生物打印機，該打印機不但功能齊全且可定制并可在開源工具和免費軟件上運行，這也使得任何研究人員可構建3D生物打印機，以滿足他們自己的研究需求。

這種導電的3D打印水凝膠墨水可以創建復雜的3D電路，而且不局限于平面設計，使研究人員能夠根據患者的具體要求定制生物電子產品。

利用這些3D打印機，能打印出電活性和可拉伸的電子設備。這些設備具有非凡的應變傳感能力，可用于工程定制監測系統。這也為設計集成微電子元件的可伸縮傳感器提供了可能性。

墨水的電化學特性

03、研究意義

該研究提出了一種簡單和方便的制造柔性生物電子器件的全新納米工程3D打印墨水方法，并通過高彈性生物相容性的水凝膠網絡與混合電導率證明該方法的可行性。這些水凝膠復合材料是在沒有任何外部刺激或引發劑的情況下使用缺陷豐富的MoS2納米組件制備的，這些納米組件作為共價交聯和電子導電性的活性中心。MoS2納米組件的光響應特性可用于設計3d打印的光驅動導電器件，并進一步用于生物醫學及康復領域。

這種新型墨水的潛在應用之一是為帕金森氏癥患者3D打印電子探頭。研究人員設想這種打印的電子探頭可以監測病人如震顫等運動情況。

圖片源自網絡

內容來源https://pubs.acs.org/doi/10.1021/acsnano.1c09386
