案例問題

電飯鍋的器具輸入插座與連接器之間耦合器連接如圖1所示，其中接地連接需要滿足GB 4706.1-2005標準27.2條款防松鎖緊的要求嗎?

圖1  器具輸入插座和連接器

是否必須采用有鎖緊的耦合器才符合GB 4706.1-2005標準27.2條款防松的要求? 帶鎖緊耦合器的示例如圖2和圖3所示。

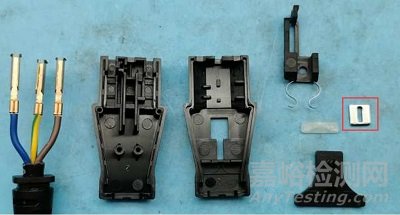

注：在連接器接地插套中增加金屬卡扣，卡死器具輸入插座的接地插銷。

圖2接地插套帶鎖緊裝置的連接器

（圖片來源于實拍）

注：將L和NE同時鎖緊，兩顆螺釘將外殼固定在器具上。

圖3 通過外殼鎖緊裝置鎖緊的連接器

（圖片來源于網絡）

案例分析

筆者個人認為GB 4706.1-2005標準27.2條款防松的要求不適用于器具輸入插座與連接器之間的接地連接，理由如下：

1. 器具耦合器（器具輸入插座+連接器）執行GB/T 17465.1-2009《家用和類似用途器具耦合器第1部分：通用要求》標準。作為一個單獨的基礎元件，有標準來規范產品的型式尺寸與結構設計，且該標準已從多方面考核器具耦合器耦合的可靠性。

2. GB/T 17465.1-2009標準3.11與3.12條款規定器具耦合器的端子與端頭定義，嚴格意義上講，案例問題中的電飯鍋主體上的器具輸入插座只有接地插銷并非“接地端子”，不適用GB/T 17465.1-2009標準第12章端子端頭的要求。

3. GB/T 17465.1-2009標準13.3、13.5條款，第16章和第17章均提出連接器的插套與器具輸入插座的插銷直接連接的可靠性的要求，例如“固定以防轉動”、保證“有足夠的接觸壓力”、并應防止“在正常使用中連接器從器具輸入插座中脫出”等等，并提到“應進行第16章、第18章、第19章、第20章、第21章的試驗檢查”。

4. GB/T 17465.1-2009標準第9章規定了器具耦合器的尺寸要求，器具輸入插座的接地插銷與連接器的接地插套，接觸行程足夠長，能夠保證完整的良好的足夠的接觸。同時接地插套與接地插銷，均比L和N插銷與插套長，如圖4所示，以保證接地電路“先通后斷”，保證接地的有效性。

圖4 耦合器之間的耦合距離

5. GB 4706.1-2005標準27.2條款“以防止意外松動”。連接器的前端插合輪廓與器具輸入插座的深度足夠，見圖4所示器具耦合器之間的耦合距離，有效地防止了“意外的松動”，且器具耦合器標準有關于接觸應力的相應考核。

6. 如果認定圖1的耦合器連接接地沒有防松措施是不合格的，則市場上所有采用耦合器連接的帶接地的器具都不合格，顯然這一結論是荒謬的。同樣，直接配有國標插頭的電飯煲，采用以電源插頭與插座取電的方式，如果按此邏輯其所裝配的電源插頭也應該配備一個防松措施？顯然這一結論也是荒謬的。整機電飯煲，其內部接地電路與載流電路往往是獨立的，而插頭與插座的配合，以及器具輸入插座與連接器的配合，其L、N和E的插銷與插套的耦合是同時進行的，三者同時松動的可能性遠低于單獨一個接地措施的松動。 某種意義上講，耦合器中接地連接松動的可能性較低。

7. 圖2和3所示的耦合器帶鎖緊裝置的目的也和GB 4706.1-2005標準27.2條要求的出發點不同，帶鎖緊裝置的連接器是為了防止連接器從整機產品中脫落，一般多用于機房和數據中心，防止意外拔出后，數據丟失。值得指出，圖2和圖3耦合器產品是在防松裝置故意失效的條件下進行型式試驗。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準。

27.2 接地端子的夾緊裝置應充分牢固，以防止意外松動。

注1：一般說來，除一些柱型接線端子以外，通常用于載流接線端子的結構，提供了足夠的回彈性能以滿足該要求。

對其他的結構，有必要采取特殊的措施，如使用一個不可能因偶然的疏忽而被拆除的零件。

GB/T 17465.1-2009《家用和類似用途器具耦合器第1部分：通用要求》（IEC 60320-1:2007，MOD）標準

3 .11

端子terminal

指連接外導線的可重復使用的導電部件。

3 .12

端頭termination

指永久連接導線的導電部件。

12端子和端頭

12.1一般要求

本章的要求只適用于連接器。

不安裝在器具或設備上或不與器具或設備形成一體的獨立提交的器具輸入插座，其特殊要求正在考慮中。

對于安裝在器具或設備中的器具輸入插座，應符合該器具或設備的相應的國家標準中的要求。

13. 3器具輸入插座的插銷和連接器的插套應固定以防轉動。是否合格，通過觀察和手動試驗檢查。

注:緊固螺釘可以被用來防止觸頭轉動。

13. 5連接器的插套應能自動調節，以便提供足夠的接觸壓力。除0. 2 A的連接器外，插套的自動調節不應依靠.絕緣材料的彈性。是否合格，通過觀察和進行第16章~第21章的全部試驗檢查。

16插入和拔出連接器所需的力

16.1器具耦合器的結構應允許連接器容易插入和拔出，并應防止在正常使用中連接器從器具輸入插座中脫出。

16.3最小拔出力的驗證。…銷規的總重量所施加的力應等于表3所示的相應的力。……銷規在3s內不應從插套組件中脫出。

17觸頭的工作

器具耦合器的插套和插銷應是滑動連接的，連接器的插套應能提供足夠的接觸壓力，并且在正常使用時不應劣化。

插套和插銷之間的壓力效果不取決于安裝插套和插銷的絕緣材料部件的彈性。

是否合格，通過觀察和進行第16章、第18章、第19章、第20章、第21章的試驗檢查。
