靜電放電簡稱 “ESD”指具有不同靜電電位的物體相互靠近或直接接觸引起的電荷轉移。

空氣放電：

試驗發生器的充電電極靠近受試設備直至接觸到受試設備的一種試驗方法。

接觸放電：

試驗發生器的電極保持與受試設備的接觸并且由發生器內的放電開關激勵放電的一種試驗方法。

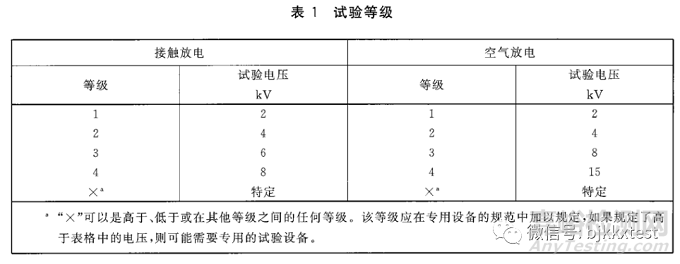

測試等級：

一級：接觸放電2kV,空氣放電2kV

二級：接觸放電4kV,空氣放電4kV

三級:  接觸放電6kV,空氣放電8kV

四級:  接觸放電8kV,空氣放電15kV

靜電放電試驗布置：

ESD發生器、放電回路電纜、470千歐泄放電阻、接地參考平面、形成放電路徑的所有連接。

對于符合性試驗，受試設備應在由初步試驗所確定的最敏感方式下連續或循環進行。

靜電放電試驗計劃是怎樣的：

1、需要明確受試設備的典型工作狀態；

2、受試設備按臺試設備還是落地式設備進行試驗；

3、確定施加靜電的部位；

4、在每個施加部位，采用的是接觸放電還是空氣放電形式；

5、產品選擇測試哪個等級（1級-4級，以及開放等級可選擇）；

6、符合性測試中對于每個施加部位的放電次數。

需要注意的是對于純塑料外殼不存在金屬部件的樣品，只進行空氣放電。

對于外殼為金屬的同軸連接器和多芯連接器可接觸到的點，僅對連接器外殼施加接觸放電。

靜電放電試驗結果評價（檢測結論）：

a級：

在制造商、委托方或購買方規定的限值內性能正常；

b級：

功能或性能暫時喪失或降低，但在干擾停止后能自行恢復，不需要操作者干預；

c級：

功能或性能暫時喪失或降低，需要操作者干預才能恢復；

d級：

因設備硬件或軟件損壞而造成不能恢復的功能喪失或性能降低。

靜電放電檢測報告內容包括：

受試設備的名稱、型號、數量、序列號、商標、企業名稱、地址、檢測標準、檢測項目、測試條件、產品的一般描述、產品用途、輔助設備相關信息、失效判據、測試等級、試驗配置和受試設備布置圖片、檢測結論、實驗室測試設備相關信息等。

靜電放電試驗前需要注意：

1、產品是否具有良好的接地，對于無法泄放的靜電電荷，應做好隔離，防止干擾到關鍵電路。

2、外殼、面板、顯示屏、電纜是否做好防護。

3、PCB走線線長度盡量短一些，因為它相當于一根根互相耦合的天線。
