中性鹽霧試驗是目前材料行業用于評價無機或有機涂覆層中的孔隙、破損、露底等缺陷最常用的一種試驗方法，被認為是評定應用在與海洋氣氛有密切關系的環境下材料的耐久性的最有效方法。影響鹽霧試驗結果的因素非常多，如，設備和試驗人員等。任一因素的差別均會造成不同實驗室之間的試驗數據可比性差，這給材料研發工程師和品控工程師的工作造成了比較大的困擾。



按 2018 年版的 CNAS-GL002《能力驗證結果的統計處理和能力評價指南》中定義：實驗室間比對是指按照預先規定的條件，由2個或多個實驗室對相同或類似的物品進行測量或檢測的組織、實施和評價。通過對獲得的所有試驗結果進行統計分析，可以辨別各實驗室對該項目的整體檢測水平和能力，包括實驗室的質量體系運行及管理水平、設備情況、檢測人員能力、實驗室環境等，這對企業、科研院校、第三方檢測機構或質量監督機構之間的數據交流有重要的意義。另一方面，實驗室間比對也可以判斷出某種測試方法在不同實驗室間結果的重現性和可比性。



綜上所述，組織并實施中性鹽霧試驗的實驗室間比對對提升材料行業的檢測能力，保障行業內的數據可交流性具有重要作用。



本次比對試驗最終收到20份有效試驗結果，且部分實驗室對試驗條件的參數記錄不嚴謹，可能會對最終的結果分析和判斷帶來一定的影響。



1比對方案設計



1.1比對計劃的制定及比對樣品



參加比對的實驗室為中國涂料行業的涂料企業及第三方檢測機構，所有參加比對的實驗室不得中斷試驗，且須在規定的時間內完成檢測并提交試驗結果。



比對樣品符合 ISO 3574：2012 標準要求的 CR4級冷軋?zhí)间摪?，受試面粗糙度Ra為0. 85μm，尺寸為150 mm×70 mm×1. 0 mm；比對樣品由標格達精密儀器（廣州）有限公司提供，每個實驗室分發6片；另外，為盡量減少比對樣品的個體差異，本次所有比對樣品均來自同一塊大面積的鋼板。



1.2比對計劃的制定及比對樣品

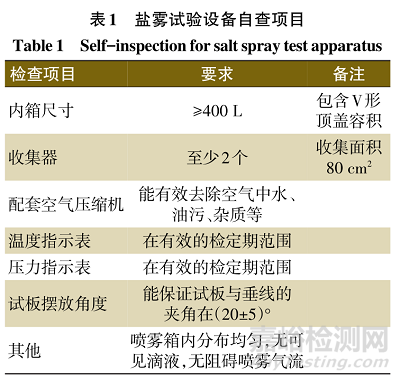

準備好樣板后，組織方當天將樣板和比對實驗方案一起發放給實驗室，各實驗室在收到樣品后先按表1進行設備自查，確保鹽霧箱的參數符合GB/T10125—2012中要求。然后，按表2推薦的參數設置試驗條件。





試板投放之前，需對試板進行前處理：用適當?shù)挠袡C(jī)溶劑（如，正己烷）清洗試樣，吹干后稱質量，精確到1 mg，然后用膠帶保護樣品四邊和背面，再測量實際暴露面面積，精確到0. 1 cm²。



將6塊試板放置在鹽霧試驗箱工作室的不同位置（不要靠近噴霧塔）并相互保持一定的距離，標注有測試面的一面朝上并與垂直方向成（20±5）°。試驗過程中不得放入任何與比對樣品不同的其他樣品。





連續測試48 h后取出樣品，并進行清洗除銹，用不高于38 ℃的流水沖洗掉殘留的鹽水和表面浮銹。然后立即除掉保護膜，在23 ℃下用20%分析純的檸檬酸氫二銨水溶液浸泡 10 min，浸泡后用刷子輕輕刷掉銹蝕物。在室溫下用流水清洗樣品，再用無水乙醇清洗，干燥后立即稱質量，精確到±1 mg，計算單位面積質量損失，最終試驗結果為 6 塊樣板的平均值。



1.3數據收集整理



截止比對計劃所規定的期限，收集所有實驗室的檢測結果，按照預先確定的數據統計方法對試驗結果進行統計分析，編寫并發布最終比對結果報告。



2數據統計



2.1數據統計方法



采用目前通用的穩健統計方法統計分析收集的比對實驗數據。該方法是對給定概率模型假定條件的微小偏離不敏感的一種統計方法。在統計分析過程中引入中位值、標準化四分位距、穩健變異系數及Z比分?jǐn)?shù)4個關鍵參數，識別實驗結果所出現的極端結果是否為可疑值（或離群值），也是目前實驗室能力驗證時公認的統計方法。其中，中位值、標準化四分位距、穩健變異系數的定義如下。



中位值：實驗結果按從大到小的順序排列后的中間值，若實驗結果的總數（N）為偶數，則中位值為第個和第個值的平均值；



標準化四分位距（NIQR）：用于表示一組數據離散的度量，類似正態分布統計中的“標準偏差”，其值為四分位距IQR（低四分位數Q 1 與高四分位數Q 3 的差值）乘以因子0. 741 3所得；



穩健變異系數（Robust CV）：又稱穩健離散系數，為標準化四分位距（NIQR）與中位值的商，以“%”表示。



統計收集的所有實驗數據并計算比對結果總數、極大值、中位值、極小值、變動范圍、標準化四分位距和穩健變異系數。并通過計算得到的每個實驗數據的Z比分?jǐn)?shù)，評估所有實驗數據。



2.2比對數據的評價原則



采用國際常用的穩健Z比分?jǐn)?shù)法評定比對實驗結果的滿意程度，根據式（1）計算Z比分?jǐn)?shù)。





式中：Zi—第i個實驗室的Z比分?jǐn)?shù)；Xi—第i個實驗室的實驗數據；Xmed—所有實驗結果的中位值；NIQR—計算所得到的標準化四分位距值。



若|Z|≤2，則認為是滿意結果；若 2<|Z|<3，則認為該實驗結果為可疑值，需重新核實并查找原因；若|Z|≥3，則認為該實驗結果為離群值（不滿意結果），表示實驗過程中可能存在較大的問題，需找到原因并糾正。



3試驗結果比對與分析



3.1結果匯總



本次比對試驗共發出樣品 38 份，收到試驗結果 22 份，舍棄 2 份[出現樣板質量增加和數據明顯偏離（結果為 28. 16 g/m²）]。20 份實驗數據如表 3所示。





3.2主要穩健參數統計結果



表4是對20個實驗室的鋼板損失質量結果的統計及計算后的主要穩健參數匯總。





計算 20個實驗室的穩健 Z比分?jǐn)?shù)，其中 Z≤2的實驗室有19個，均為滿意結果，只有實驗室20的穩健Z比分?jǐn)?shù)為2. 26，屬于可疑結果。



根據檢測指標統計，20個實驗室中，有19個實驗室的檢測結果為滿意結果，1個實驗室的結果為可疑值；檢測能力滿意率高達95%，可疑率為5%，不滿意率為 0。另外，如果按 GB/T 10125—2012《人造氣氛腐蝕試驗 鹽霧試驗》中5. 2要求去評估試驗設備，即符合參比樣要求的試樣經48 h試驗后，質量損失應在（70±20）g/m² 范圍內，參加比對的20個實驗室中有4個實驗室的設備運行存在可疑。



但各個實驗室之間結果仍然離散型比較大，標準偏差達到了38. 6 g/m²。



4試驗結果影響因素分析



4.1噴霧液的pH



在材料的鹽霧腐蝕試驗中，噴霧液的pH對鹽霧腐蝕速率的影響很明顯，pH低于7.0時，pH越小，即噴霧液的氫離子濃度就越高，酸性越強，對材料的腐蝕越嚴重。從以往多家機構或?qū)嶒?yàn)室經驗表明，在其他試驗條件一致的情況下，噴霧液pH為3. 0的醋酸鹽霧試驗（AASS）對同一材料的腐蝕程度比pH為6. 5~7. 2的中性鹽霧試驗（NSS）強1. 5~2倍。



在整個試驗過程中，空氣中有部分 CO2容易被NaCl溶液吸收，導致噴霧液呈弱酸性，如果對新配制的NaCl溶液不做任何處理，可以發現得到的pH會在5.6~5.8 之間。一般可用 NaOH 溶液調節配置的NaCl溶液至pH為6. 5~7. 2。



4.2噴霧液的收集濃度



本次比對測試，大部分試驗室未測試收集液的濃度，只是按配制溶液濃度進行理論計算。但實際操作中，尤其當鹽霧箱類型為水箱加熱時，加熱的水蒸氣會稀釋噴霧液NaCl的濃度，造成收集液質量分?jǐn)?shù)無法達到標準規定要求。一般認為噴霧液質量分?jǐn)?shù)越高，氯離子含量越高，腐蝕速率越快。但在標格達實驗室研究發現：腐蝕速率先是隨噴霧液質量分?jǐn)?shù)增加而逐漸加快，但達到一個臨界點后，腐蝕速率開始變慢。



可能是因?yàn)楦g速率與溶液中氧含量有非常大的關系，而 NaCl 溶液的氧含量與 NaCl 質量分?jǐn)?shù)有關，NaCl質量分?jǐn)?shù)低時氧含量隨NaCl質量分?jǐn)?shù)增加而增加，但當NaCl質量分?jǐn)?shù)增加到5%時，氧含量達到相對飽和，如果NaCl質量分?jǐn)?shù)繼續增加，氧含量則相應下降。



4.3工作室溫度



鹽霧腐蝕本質上是材料發生了電化學反應，溫度對反應速率有明顯的影響。國際電工委員會IEC 在研究大氣腐蝕加速試驗問題時發現，溫度每升高 10 ℃，材料腐蝕速度提高 2~3 倍，這可能與電解液的導電率增加 10%~20% 相關。但實際的鹽霧腐蝕的速率并不會隨著溫度的升高而一直加快，它會受到氧含量的影響，氧含量會隨著溫度的升高而降低。另一方面，噴霧鹽溶液也易出現鹽結晶現象（鹽析），對試驗結果帶來一定的影響。另外如果試驗溫度過高，鹽霧腐蝕機理與實際情況差別較大。



圖1展示了在標格達實驗室，通過使用符合ISO3574：2012要求的CR4級冷軋?zhí)间摪?，并設置不同的工作室溫度，分別進行48 h中性鹽霧試驗，通過觀察試板出現腐蝕現象的快慢分成不同等級的腐蝕速率，得到腐蝕速率與試驗箱溫度的大致關系。





從本次比對數據來看，絕大多數實驗室都能很好地控制試驗箱的溫度。



4.4鹽霧沉降率和噴霧方式



鹽霧試驗的鹽溶液特性（包括鹽溶液的霧化程度）直接影響試樣的腐蝕程度。鹽溶液在工作室的霧化程度對測試結果影響非常大，但卻很難評估量化，往往只能通過噴霧液的沉積率（即收集量）來控制。一般而言，只要鹽霧試驗箱的噴嘴在實驗過程中不發生堵塞，本次比對試驗的沉積率（1. 5±0. 5）mL/ （80 cm²·h）均能達到要求。



NaCl溶液的霧化特性（霧化效果、溫濕度等）受噴嘴及其噴霧壓力和飽和塔溫度影響較大。從理論分析，NaCl溶液霧化越均勻，則鹽霧的顆粒越小，數量越多，總的表面積越大，能吸附的氧越多，噴霧液中的氧含量越高，腐蝕性就越強。噴霧壓力和飽和塔溫度對測試結果有一定的關聯性，GB/T 10125—2012《人造氣氛腐蝕試驗 鹽霧試驗》給出了在不同噴霧壓力下鹽霧試驗箱飽和塔溫度的參考值，如表 5所示。





也有文章指出，霧化噴嘴可能存在一個“臨界壓力”，在此壓力下的鹽霧腐蝕性可能發生異常。若不能確定噴嘴的臨界壓力，則通過安裝壓力調節閥，將空氣壓力波動度控制在±0. 7 kPa范圍，以減少噴嘴在臨界壓力下工作的可能性。



4.5測試樣板在鹽霧箱內的擺放角度



鹽霧在試驗箱內以近乎垂直的角度沉降到樣品的表面，而樣品放置角度（樣品與垂直面的夾角）決定樣板表面接收到的沉降鹽霧量大小。角度約小，水平面上的投影面積越小，接收到的沉降鹽霧量越少，腐蝕越慢。



從本次比對試驗收集的數據來看，僅有2家實驗室的試板放置角度為15°，同時也可看到其測試結果偏小。



4.6測試樣板的制備



雖然本次比對試驗的樣板是由組織方統一提供，但對于涂層樣板的中性鹽霧測試而言，制備樣板的變數常被低估，所用的底材鋼是一個關鍵變數。同樣重要的是該鋼底材在涂覆前的處理，另外，涂層的厚度、施工的均勻性、晾干時間、烘烤時間和溫度以及其他變數均會影響性能。因此，對于涂層樣板的中性鹽霧測試，實驗人員還須特別注意上述因素。



5結 語



本項工作可為開展了中性鹽霧檢測項目的實驗室提供有用的參考和一定的指導意義，主要包括以下幾點：



（1）實驗室人員可以全面識別影響中性鹽霧試驗結果的原因，掌握對關鍵試驗參數的控制并應用在實際檢測工作中，盡量減少人為因素的影響，進一步提升該項目檢測的準確性和重現性。



（2）實驗室通過定期參加實驗室間的比對，及時驗證設備的運行狀態及人員的檢測技術水平是否發生偏離，從而追溯到質量管理體系運行是否出現問題。



（3）對主要采用中性鹽霧試驗來評估材料耐久性的企業或研發機構而言，認識到該試驗方法的局限性，進而可以開發出重現性和可比性更高的檢測方法，為材料的研發、生產及實際應用提供非常有用的指導。
