高壓導線作為新能源汽車高壓線束的核心零部件，其選型是否正確顯得十分關鍵。一般主要參考一些重要信息：客戶標準、實際應用和特殊要求等，從而選擇安全合適的高壓導線。

一、線徑選型

高壓導線的線徑選型設計主要參考如下因素：

?導線設計標準，比如LV216-1/2，ISO19642等

?導線工作電壓平臺以及電壓范圍；

?回路有效工作電流；

?高壓導線工作環境溫度；

?回路峰值電流以及峰值持續時間；

?回路保險容量；

?高壓線束插件允許壓接線徑。

高壓導線選型基本步驟如下：

1.校核高壓導線工作電壓平臺，目前一般電壓平臺在1000V DC以下，因此多選用耐1000V DC的高壓導線；

2.根據導線載流量和工作環境溫度結合的溫升曲線，選擇導線線徑；

3.對比峰值電流、峰值持續時間和導線冒煙曲線（見圖4-3），峰值持續時間小于導線冒煙時間；

4.對比保險熔斷時間和導線冒煙時間，導線冒煙時間大于保險熔斷時間；

5.經過以上步驟初步確定導線線徑，再結合高壓插件型號以及規格書，確認導線是否能夠應用，尤其是需要校核導線兩側的高壓插件需要同時滿足其要求。

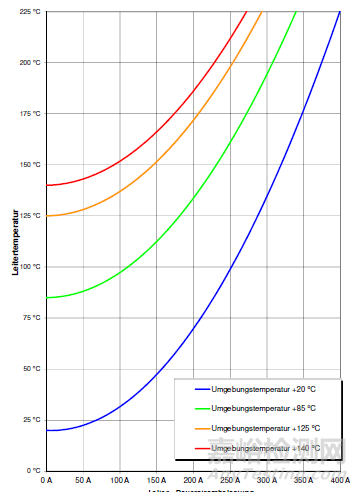

圖1：35平方的硅膠線在流溫升和冒煙曲線

二、材質選型

1.硅膠導線

?硅膠導線質地柔軟，耐溫性能好，但是耐撕裂耐油液性能差，在以下環境下建議采用硅膠導線：

?工作環境溫度大于150℃的區域；

?線束布置空間小，完全半徑不滿足5D的區域，或者由于裝配需求對線束柔軟度要求嚴格的區域。

?高壓線束防護較好，無油液無磨損的區域；

?高壓插件有明確的使用要求。

2. 交聯聚烯烴導線

交聯聚烯烴導線材質較硬，耐磨耐撕裂性能好，成本較低，但是柔軟度差，耐溫性能差，需要在以下環境使用：

?工作環境溫度不大于150℃；

?線束布置空間大，完全半徑≮5D，或者線束裝配無困難；

?線束有油液接觸可能，或磨損振動幅度較大；

?高壓插件有明確使用要求。

3.其他導線

如果對導線有阻燃要求，可以選擇HB或V0等級導線；

如果對導線屏蔽有要求，可以選擇無屏蔽導線、單層屏蔽導線，雙層屏蔽導線，對導線的屏蔽編制密度可以根據屏蔽需求進行定義，一般屏蔽密度在85%以上。
