汽車線束相關的技術要求

嘉峪檢測網        2022-03-09 03:05

一、電線束尺寸應符合下列要求:



1、干線和保護套管長度宜不小于100mm,并為10的倍數。如:100mm、110mm、120mm等。 



2、2支線長度宜不小于30mm。



3、接點之間,接點與分支點之間距離宜不小于20 mm。



4、電線與端子連接處需裝絕緣套管時,絕緣套管長度不小于20 mm。  



5、電線束基本尺寸極限偏差應符合表1規定。



汽車線束相關的技術要求



二、電線束中所用材料和零部件在無特殊規定時應分別符合下列要求:  



1、電線的顏色應優先采用QC/T 414的規定。



2、接頭應符合QCn 29010和QCn 29013的規定。 



3、插接器應分別符合QC/T 417.1、QC/T 417.3、QC/T 417.4、QC/T 417.5的規定。



4、電線應符合JB/T 8139的規定。銅編織線應分別符合JB/T 6313.1、JB/T 6313.2、JB/T 6313.3的規定。



5、軟聚氯乙烯管應符合GB/T 13527.2的規定。  



6、橡膠制品材料應符合HG 2196的規定。 



7、聚氯乙烯壓敏膠粘帶應符合QB/T 2423的規定。



三、端子與電線連接應優先采用壓接方法,連接應符合下列要求: 



1、采用無特殊要求壓接方法時,端子應分別壓緊在導體和絕緣層上,導體不應壓斷,絕緣層不應壓入導體壓接部位,在圖2所示的a區中可見電線導體,但不能妨礙插接。



2、絕緣層壓接部位經不少于3個循環的彎折試驗后,在圖2所示的b區中仍可見絕緣層。



汽車線束相關的技術要求



3、采用釬焊的方法時,不允許使用腐蝕性釬劑。焊點應光滑,不允許存在漏焊、為釬透、釬劑夾雜等缺陷。



4、端子與電線連接應牢固,在規定的拉力下不應損傷和脫開,其拉力值應不小于表2規定。



汽車線束相關的技術要求





5、采用刺破連接方法應符合下列要求:



①電線端面應平整,并與電線的軸線相垂直。端面處導體與絕緣層應在同一平面上。在連接處電線應不彎曲,并在圖3所示a區內可見電線端部。



②端子與電線連接應牢固,在規定的拉力下不應損傷和脫開。0.35mm²電線拉力值應不小于50N。



汽車線束相關的技術要求

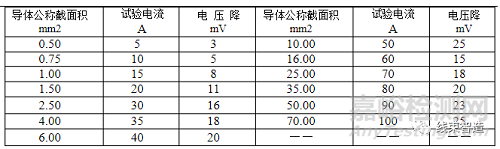

6、端子與電線壓接處的電壓降應不大于下表的規定:



汽車線束相關的技術要求





四、接點應符合下列要求:



1、采用壓接方法時,導體不應壓斷。



2、采用釬焊的方法時,不允許使用腐蝕性釬劑。焊點應光滑,不允許存在漏焊、為釬透、釬劑夾雜等缺陷。



3、采用無焊料焊接方法時焊接處表面不允許出現氧化、斷絲、缺損和絕緣層熔化現象。如圖4所示焊接與未焊接的過渡部位a應呈圓弧狀,且在b區可見未焊接的導體端部。



汽車線束相關的技術要求

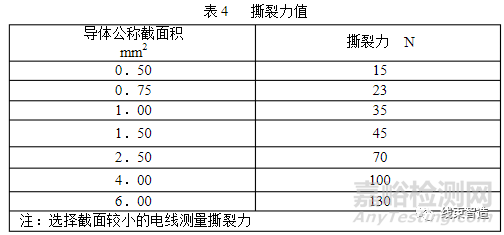

4、接點應牢固,在規定的拉力下不應損傷和脫開,其拉力值應不小于表2規定。采用無焊料焊接方法時撕裂力應不小于表4規定。





汽車線束相關的技術要求



5、干區和濕區接點表面絕緣應良好,絕緣材料應靠緊在接點部位上,無位移、脫開現象。



6、濕區接點的絕緣處理部位經防水試驗后絕緣電阻不低于100MΩ。



五、密封塞在壓接時不應損傷。電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。電線和密封塞與端子壓接后,在下圖所示的a區內應可見密封塞和電線絕緣層的端部。



汽車線束相關的技術要求



六、電線束包扎時,應緊密、均勻,不應松散。采用保護套管時,無位移和影響電線束彎曲現象。



七、電線束中電線與端子連接處的絕緣套管應緊密套在連接部位上,無位移、脫開現象。



八、電線束中電線及零部件應正確裝配,不應有錯位現象,端子在護套中不應脫出。



九、電線束中線路導通率為100%,無短路、錯路現象。



十、電線束的工作溫度和儲存溫度應符合下表的規定。



1、電線束應分別按下表安裝位置經QC/T 413中3.10.1耐低溫性能試驗后,應符合本標準中第六、七、九條規定。



2、電線束應分別按下表安裝位置經QC/T 413中3.10.2耐高溫性能試驗后,應符合本標準中第六、七、九條規定。



3、電線束應分別按下表安裝位置經QC/T 413中3.10.3耐溫度變化性能試驗后,應符合本標準中第六、七、九條規定。



汽車線束相關的技術要求



十一、電線束經QC/T 413中3.11耐溫度、濕度循環變化性能試驗后,應符合本標準中第六、七、九條規定。



十二、電線束耐振動性能試驗按QC/T 413中3.12條規定進行,在不工作狀態下試驗后,應符合本標準中第六、七、八、九條規定。



十三、電線束經QC/T 413中3.13條規定的試驗持續時間為48h耐鹽霧性能試驗后,應符合本標準中第九條規定。



十四、電線束宜進行耐工業溶劑性能試驗,其溶劑種類推薦采用玻璃清洗劑、車用無鉛汽油、汽油機油。試驗后應符合本標準中第六、七、九條規定。
