ESD測試標準

     靜電放電對電子產品會造成嚴重的危害，所以國際上很早就對靜電放電展開了研究，并制訂了對電子產品規范化的測試標準《IEC61000-4-2》，為提高電子產品的可靠性起到了重要的作用。

     我國在加入世貿以來，也致力跟進步伐向世界的科技前沿國家靠攏，在國際電工委員會制訂的ESD測試標準的基礎上制訂了國內測試標準《GB/T 17626.2》

ESD靜電放電波形

ESD測試是最常見的EMC測試之一，標準中測試結果評定分成四個級別：

a）在制造商、委托方或購買方規定的限值內性能正常。</p>

b）功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預。</span>

c）功能或性能暫時喪失或降低，但需操作者干預才能恢復。</p>

d）因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。

    在ESD測試過程中，最容易出現的問題是受試產品死機或重啟，重啟問題只要客戶能接受是沒有問題的，出現死機問題只要設置看門狗程序（watchdog），受試設備也可以自動重啟。但是在ESD測試中經常會出現，設備芯片或芯片的I/O口被靜電擊穿，造成受試設備不可恢復的問題。

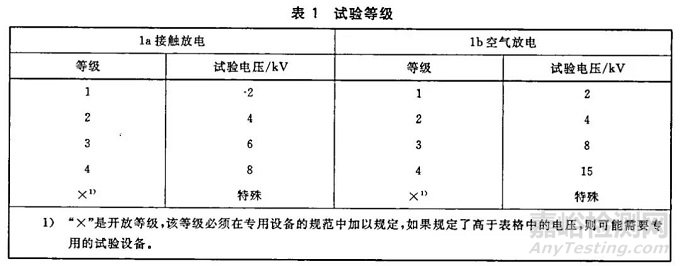

ESD測試等級

     ESD測試整改是讓很多工程師門頭痛的問題，因?yàn)闊o(wú)法測得其電路中的靜電電壓，就無法知道它的沖擊路徑，總讓人感覺無跡可循琢磨不透。其實不然，靜電同樣具有“電”往低處流的特性，只是靜電放電時間快而短，常言道天下武學唯快不破，而我們的經驗還沒有適應其快而短打法。

ESD測試整改有三個基本理論：

其一是“泄”，以柔克剛，四兩撥千斤。

其二是“擋”，一夫當關，萬夫莫開。

其三是“箝”，三十六計，以巧取勝。

Type-c靜電放電保護方案

     在實際應用中“泄”最為廣泛，只要在受試設備內部設置泄放路徑，便可將其收服。“擋”的應用也非常受工程師們的喜愛，比如用磁隔離、光電隔離、電容隔離、濾波器等。當靜電對芯片通信口、I/O口、控制口擊穿時，“箝”的作用也是非常重要的。

以上提供三個ESD測試整改思路，無論什么辦法，能把解決問題的，就是好辦法。
