隨著新版的ISO10993-18:2020風險管理過程中醫療器械材料的化學表征的頒布實施以及CMDE 2020年6月公開征求《醫療器械未知可瀝濾物評價方法建立及表征技術審查指導原則（征求意見稿）》意見下發通知，將醫療器械化學表征及毒理學風險評估結合生物相容性試驗結果的生物學評價已經成為醫療器械生物安全性評價發展的新趨勢。醫療器械中E&L研究即將成為整個產品研發及注冊申報過程中不可或缺的一部分。



       由于部分醫療器械材料組成和生產工藝較為復雜，因此產生的E&L的種類和數量異常龐大，預估有上萬種之多，且這些化學物質在浸提液中的含量較小，給化學物質的鑒定工作出了道不小的難題。在應用醫療器械化學表征的各項技術進行E&L研究過程中，質譜尤其是高分辨質譜技術，可利用精確分子量推斷化合物分子式——為E&L工作提供了一個切實可行的思路。與此同時，基于質譜技術進行化學物質的結構解析，同樣也存在一些難點。若實施過程中沒有專業質譜分析人員的參與，鑒定工作非常容易出現錯誤。



01質譜解析真的難嗎？



       從事質譜分析的科研人員或分析人員都知道，用質譜尤其是多級質譜進行化合物鑒定是一項比較傷神的工作，甚至比NMR還困難。畢竟質譜提供的信息量比較有限，只能提供結構碎片信息以及元素組成（低分辨質譜不容易判斷化學式和元素組成）。利用有限的信息提供去推測出一個唯一的結構式是極其不容易的。



       那么，質譜解析真的無解？



       雖然從廣義上的質譜數據難以得到唯一的答案，但只要我們對研究對象很清楚，對質譜裂解特點、規律很精通，那結構解析的工作還是有解可尋的。反之，質譜解析的工作就難以開展，或者把化合物給鑒定錯誤了。那么這兩種情況都會給E&L研究帶來極大麻煩：前者，監管機構是不接受鑒定中出現未知物的；后者，錯誤的化合物鑒定會讓毒理學家對器械的毒理風險評估產生偏差，影響到器械的注冊申報或影響到患者的安全。因此，準確的化合物鑒定就顯得尤為重要。



       對于質譜分析人員來說，化合物譜圖數據庫是一個非常有利的經鑒定工具。通過譜圖匹配分析能提高質譜解析的效率，降低鑒定工作的難度。同樣，這也是一把雙刃劍，經驗不足的人員會直接選取數據庫匹配分?jǐn)?shù)最高的化合物作為最終鑒定結果，而不對其結果進行考究求證或沒有能力對其結構歸屬求證，只是簡單機械的把鑒定結果選出來，這樣的操作非常容易導致化合物的錯誤鑒定。



02質譜結構解析到底應該怎樣做，可以避免鑒定錯誤？



       讓我們一起看幾個質譜解析中常見的誤判案例。



案例一 GC-MS分析中的未知譜圖



       在多數情況下，材料的降解產物是比較復雜的，NIST的譜庫可能根本沒有收錄相關的結構，若只是通過NIST譜庫進行匹配，不對化合物碎片進行推理和歸屬，通常情況下是得不到正確結果的。

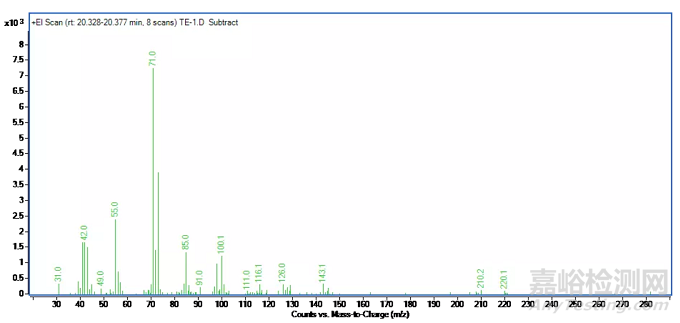

上圖為聚氨酯材料浸提溶液中的質譜圖：





該質譜圖通過NIST譜圖匹配結果如上：





NIST匹配列表如上：



      在NIST譜圖匹配列表里面，我們發現匹配分?jǐn)?shù)普遍不高。這在一定程度上說明，NIST譜庫沒有收錄該化合物。如果只是簡單的復制鑒定列表里面的化合物作為鑒定結果，那必然會導致化合物鑒定錯誤，影響后期的毒理評價。



       針對該化合物，我們的質譜結構解析思路如下：



     （1）從材料下手，摸清材料的合成單體和聚合工藝



       聚氨酯材料通常的合成原料是二苯基甲烷二異氰酸酯(MDI)或甲苯二異氰酸酯(TDI)和多元醇進行聚合而成的。對于聚合物而言，寡聚物一定是存在材料當中的，比如聚醚或者具有MDI或TDI片段的化合物。



     （2）分析譜圖，觀察特征碎片，找到可能的結構單元



       從上面的譜圖可以看出來，主要碎片離子為m/z 55，71和73，這個通常是四氫呋喃或丁二醇類型的醚的特征片段。



     （3）綜合信息，進行碎片歸屬和推敲求證



       我們通過整個譜圖進行分析，對m/z 55，71，73進行質量色譜圖進行分析，發現存在幾個相關的色譜峰，并且保留時間的間隔有一定規律。從該信息上可以判斷，該未知物應該是一系列的化合物，具有相同的聚合單元。



      綜合上述信息，我們很快能聯想到該化合物具有聚丁二醇的結構片段，結合高質量端的碎片情況，初步判斷為丁二醇的聚醚。從低質量端m/z 31的豐度進一步推斷，該聚醚為環狀聚醚。





結合保留時間等信息，該化合物鑒定為環狀聚丁二醇(n=6)，碎片歸屬如上：



案例二 GC-MS分析中易混淆的化合物——醇和烯烴





對某器械的乙醇浸提液進行分析，某未知峰的質譜圖如上：





通過NIST譜庫索引的結果如上：





NIST匹配列表如上：



       對于經驗不足的分析人員來說，可能會直接選擇匹配列表里匹配分?jǐn)?shù)最高的化合物（3,7-二甲基-1-辛烯）作為鑒定結果。



        這個鑒定結果是否合適？



       質譜解析中譜庫匹配僅僅是輔助我們解析，不能武斷地去選擇化合物。具體的結構還是需要分析人員通過譜圖概貌信息，尋找碎片離子的蛛絲馬跡，去進一步判斷與求證。并從匹配列表中，選擇合適的結構或者在相似結構上進行人工解析。



        該未知物的解析過程如下：



        仔細對該物質的譜圖進行觀察，存在低質量端有很弱的31的碎片，這個碎片通常是醇類或者醚類的特征碎片。因此，譜庫匹配列表里面匹配分?jǐn)?shù)最高的物質（3,7-二甲基-1-辛烯）就不是正確的結果。



       從高質量端碎片126可以判斷可能是分子離子峰或準分子離子峰。結合上述31的碎片可以判斷，m/z 126是M-18的峰的可能性比較大。m/z 55，56，69，70，83，84為烯烴類或直鏈伯醇的特征信號。

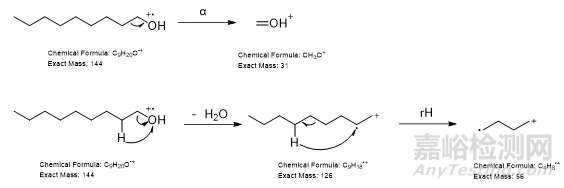

      綜合以上信息可以判斷，該化合物為分子量144的直鏈伯醇，其結構式和碎裂機理如下：





碎片離子歸屬與部分碎裂機理：



案例三 LC-HRMS分析中的結構鑒定





聚氨酯類材料經過浸提溶液浸提后，其中一個未知物峰的譜圖如上：



      通過該一級質譜圖可以得到該化合物的精確分子量，通過精確分子量計算得到元素組成和化學式，因此，計算得到該化合物的化學式為C19H20N2O4。

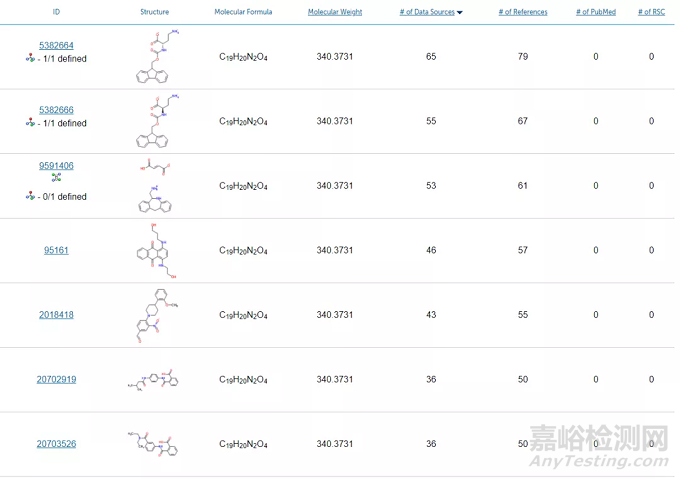

得到該化學式后，通過商用數據庫進行匹配，如ChemSpider，Pubchem等，進行數據庫搜索。索引結果如上：



      該分子式在數據庫中的結構有近萬條，給化合物鑒定帶來困難。同時，若不結合二級質譜圖，化學式可能會存在誤判，很容易出現結構誤判的情況。



針對該化合物，我們的質譜結構鑒定思路如下：



    （1）分析一級和二級質譜圖，判斷可能的分子式和元素組成





二級質譜圖如上：



      對二級質譜圖中的碎片(89.06052和249.06708)進行化學式計算，其化學式分別是[C4H9O2]-和[C15H9N2O2]-。通過這2個關鍵的碎片信息，基本能確認該化合物的化學式為C19H20N2O4。



      （2）分析供試品材料的合成單體和聚合工藝



        聚氨酯材料通常是由MDI或TDI和多元醇這幾種合成原料進行聚合而成的。對于聚合物而言，寡聚物一定是存在于材料當中的，比如聚醚或者具有MDI或TDI片段的化合物。



      （3）通過碎片信息，構建化合物的結構



        二級質譜圖中的2個碎片，分別可以歸屬為丁二醇和MDI相關的碎片，推測化合物為丁二醇和MDI的反應產物。



      （4）綜合信息，進行碎片歸屬和推敲求證



        綜合上述信息，化合物為聚氨酯材料的降解產物，鑒定為N-{4-[(4-異氰酸苯基)甲基]苯基}氨基甲酸-4-羥基丁基酯。

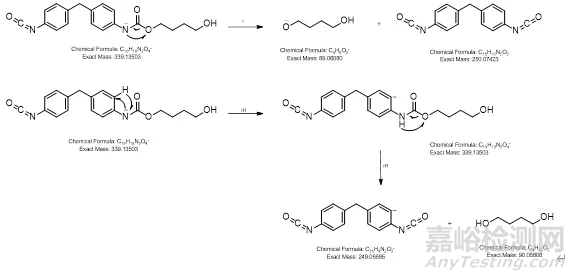

碎裂機理如上：



03結語



       質譜結構解析是需要專業人員去完成的一項專業的分析任務。盡管現有化合物數據庫或譜圖庫在不斷更新擴大，但在化合物鑒定活動中，依然需要有經驗的人員進行合理的科學判斷，從大量的數據中撥繭抽絲、披沙揀金，給E&L研究工作帶來新的思維變革和產業變革。藥明康德醫療器械測試平臺擁有經驗豐富的質譜解析團隊、6,000+ E&L相關化合物數據庫以及完善的未知化合物研究策略，為我們醫療器械產品的安全上市保駕護航。
