隨著現代科學的發展和學科交叉融合，缺陷化學這一新領域逐漸形成。此外，隨著納米材料、表征和電化學的發展，越來越多的電催化劑缺陷工程技術已被開發并廣泛應用于各種具有各種表征技術的電催化反應中。

例如，許多研究團隊通過引入各種缺陷已經設計了不同種類的缺陷催化劑，包括碳基催化劑、金屬基化合物（硫?qū)僭鼗虻衔铮訝铍p氫氧化物（LDHs）和有機-無機復合材料（金屬有機框架，MOFs）。

隨著缺陷結構的引入，如原子空位和雜原子摻雜，催化劑的電子結構得到有效的調節，促進中間態的形成和轉變，從而促進特定的電化學反應。

在大多數情況下，由于局部電子和表面結構的調制，缺陷通常被認為是電催化過程的活性部位，在材料科學中，固體材料中的缺陷有幾種分類方法。

根據幾何結構，缺陷通常根據缺陷尺寸、形狀和作用范圍分為四大類：點缺陷（零維）、線缺陷（一維）、面缺陷（二維）和體缺陷（三維）。

點缺陷是指相對于理想晶格成分的原子幾何偏差，根據缺陷的位置和結構分為原子空位、間隙原子缺陷和雜質原子缺陷（也稱為雜原子摻雜缺陷）。

目前，空位和雜原子摻雜缺陷是電催化劑的主要研究對象。線缺陷是指在晶體狀態下，線附近原子的排列順序偏離理想晶體的晶格結構的缺陷，也稱為一維缺陷，如臺階和位錯。

面缺陷，也稱為二維缺陷，包括孿晶界面、晶界、相界和層錯等。晶體中三維尺寸相對較大的大塊缺陷也稱為三維缺陷。例如，雜質、沉積物和空洞被包裹在晶體中。

圖1：多維度晶體中各種缺陷及其各自特征的示意圖

如上所述，在引入缺陷之后改變或重建催化劑材料的原子排序/電子結構和形態。因此，通過對比對照組和缺陷樣品，采用各種物理/化學表征方法，最大程度地揭示缺陷的晶體結構、化學鍵、電子結構和表面形狀等信息。

由于缺陷的引入，晶體結構的周期性被破壞，這可以通過 X 射線衍射 (XRD) 進行識別。此外，使用 X 射線光電子能譜 (XPS) 和 X 射線吸收光譜 (XAS) 等方法檢測化學鍵和電子結構的變化。通過電子顯微鏡觀察由缺陷引起的材料形態的變化。

例如，原子級缺陷，包括點缺陷（空位或單原子雜質缺陷）和線缺陷，已通過高分辨率電子顯微鏡（原子力顯微鏡或 AFM、透射電子顯微鏡或 TEM 和掃描隧道顯微鏡或STM），大體積缺陷，如孔缺陷，可通過 SEM 直接觀察。

文獻分析解讀 Wang S , Tao L , Wang Q , et al. Edge-rich and Dopant-free Graphene as Highly Efficient Metal-free Electrocatalyst for Oxygen Reduction Reaction[J]. Chem Commun, 2016:10.1039.C5CC09173J.

在這項工作中，作者首次開發了無摻雜和富邊緣位點石墨烯作為ORR的高效無金屬電催化劑。通過適當控制溫度和處理時間，使石墨烯表面基面上的邊緣位置顯著增加（圖2）。

圖2 ：通過 Ar 等離子體蝕刻制備富含邊緣且無摻雜劑的石墨烯的圖示

圖3顯示了石墨烯在 700℃下Ar等離子體蝕刻1 h前后的SEM和TEM圖像。如圖3a和b中原始石墨烯（表示為G）和等離子體處理的石墨烯（表示為PG）的SEM圖像所示，兩種石墨烯的宏觀表面形貌相似，表明Ar等離子體處理沒有對石墨烯造成嚴重的結構損傷。

隨后，收集了兩個樣品的TEM圖像，如圖3c和d所示。可以看出，原始石墨烯表面光滑，但經過等離子體處理的石墨烯上存在許多直徑約15 nm的孔洞根據圖3d和插圖，等離子體處理產生了納米孔，而石墨烯的宏觀結構仍然保留。

圖3：原始石墨烯

(a) 和 Ar 等離子體處理的石墨烯

(b) 的 SEM 圖像； 原始石墨烯

(c) 和 Ar 等離子體處理的石墨烯

(d) 的 TEM 圖像

拉曼光譜是研究碳基材料表面電子性質的有效工具。碳材料在拉曼光譜中的典型特征是1590 cm-1附近的G帶和1350 cm-1附近的D帶。D帶和G帶的強度比（ID/IG），能反映碳材料的缺陷程度。

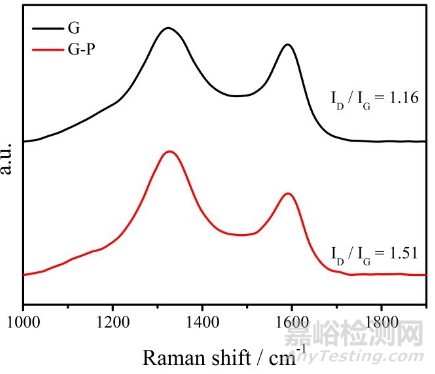

圖4顯示了兩個樣品在632 nm激光激發下的拉曼光譜。從曲線可以看出，等離子體處理后，ID/IG值從1.16增加到1.51，表明石墨烯表面缺陷的增加。這一結果表明，等離子體處理可以通過產生孔洞和邊緣來顯著增加缺陷位置。

圖4：G和G-P的拉曼光譜表征

眾所周知，石墨烯中有兩種碳原子，即基面sp2碳原子和缺陷sp3碳原子。因此，sp3能級反映了石墨烯的缺陷程度。

圖5b顯示了等離子體處理和未處理（或原始）石墨烯薄膜中C1s的峰值。C1s峰主要在284.75、285.90、286.90、287.70和289.51eV處反褶積為5個子峰，分別歸屬于C-C（sp2）、“缺陷峰”（sp3）、C-O、C=O和π-π*衛星峰，P-G的sp2/sp3比值從8.88下降到6.35，sp3碳在P-G中所占的比例相對G有所增加，表明P-G中存在較多的缺陷和邊緣。

這些XPS結果與Raman和HRTEM的表征相一致，證實了Ar等離子體刻蝕成功制備了邊緣/缺陷較多的富邊石墨烯。

圖5：G和P-G的XPS譜和C1s譜

文章通過Ar 等離子體蝕刻制備富含邊緣且無摻雜劑的石墨烯，并通過XPS、Raman和HRTEM的表征，證明了邊緣缺陷位點的存在。
