輻射雜散（簡稱RSE）是指當移動臺與非輻射性純阻負載相連接或者在接收機狀態時，由移動臺產生或放大的通過移動臺機殼、電源、控制設備、音頻各電纜輻射的工作頻率外上的發射。在目前的國際標準中“輻射雜散”基本都將其劃分在了射頻項目（RF）里面，而國內標準（以YD1032為典型）則將其劃分在電磁兼容（EMC）的測試內容內。

    相信接觸過無線發射產品認證的朋友都對輻射雜散比較了解，也許還會帶點感情色彩認為這個項目比較討厭，因為無論是在做國內或國際認證中，任何的無線發射產品都逃不掉此項測試要求。從設計及整改角度來講，對工程人員來說輻射雜散的整改也是其最為頭痛的工作內容之一，尤其針對高功率發射產品，如2G，3G設備跟是如此。本文根據摩爾實驗室（MORLAB）日常工作經驗，以典型的手機產品為例，在此拋磚引玉與大家一起分享一下手機在輻射雜散方面的整改心得。

一．測試場地的布局：

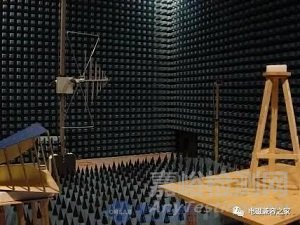

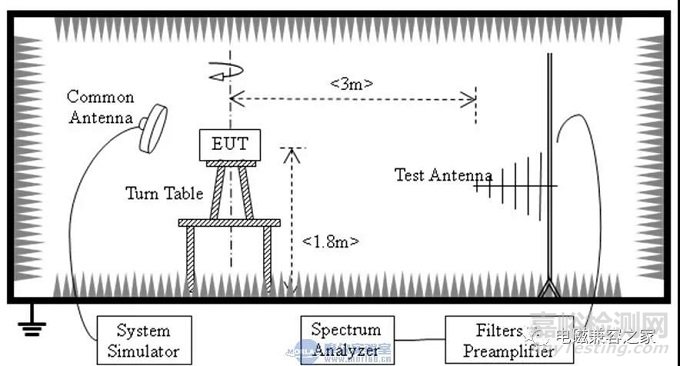

    標準輻射雜散的布局如下，其中圖一為原理圖，圖二為摩爾實驗室輻射雜散的實景圖。

圖一：輻射雜散實驗布置圖

圖二：輻射雜散實景圖

二．輻射雜散的測試方法：

    輻射雜散騷擾的功率點是通過“置換測試法”來確定的。用電波暗室先進行預校正（由信號源和基準天線組成）再置換移動臺來進行發射，通過測試接收機得到相同的功率后，則此時預校正器的發射功率就是EUT（被測物）輻射雜散騷擾的功率電平。

三．輻射雜散的指標：

    根據不同的產品所對應的標準，輻射雜散的相關指標要求也有所差別，但大體可歸納如下：

    發射機的輻射雜散測試要求：

　   接收機的輻射雜散測試要求：

四．可能引起輻射雜散騷擾的原因（發射機） ：

由于輻射雜散是通過無線空間傳播出去的，因此可能輻射干擾的點是多種多樣的。但主要可歸納為：天線端口，射頻模塊，電源線，射頻模塊附近元器件等。如下圖所示：

五．如何查找輻射雜散騷擾產生的原因：

　     由于產生輻射雜散產生的因素復雜，通常來講我們建議客戶使用排除法來查找輻射雜散產生的原因（尤其是對設備不是很了解的情況下）：

六．輻射雜散實例分析：

    現象：摩爾實驗室在對GSM900MHz手機進行RSE測試時發現其的二次諧波超標；

    摩爾實驗室解決過程介紹：

    1. 對被測物進行傳導雜散測試，發現傳到雜散測試結果有3dB余量，說明從RF Switch出來的信號是沒有太大的問題；

    2. 檢查天線參數，發現各個參數都很好，且天線也沒有被任何損壞的跡象；

    3. 屏蔽：天線附近器件都有屏蔽，整個射頻模塊由一個方形金屬框蓋住，但有在金屬框中間有一個被設計用于散熱的縫隙，用銅箔將此縫隙密封再次測試，結果仍然超標且變化很小；

    4. 整體布局：天線的位置，饋點的位置，馬達距離天線的距離超過1CM。但此時發現TV天線距離天線不到5mm且沒有接地，將TV天線伸至最長再進行測試發現結果有明顯的變化。然后將TV天線接地進行測試，發現二次諧波有所減小，但仍然超標，整改效果不明顯；

    5. 檢查天線匹配：更改匹配多次，發現效果不明顯，有時反而加大。即使雜散諧波減小，但其同時也嚴重影響了主頻功率，因此發現此方法不可取；

    6. 再次轉向TV天線，為了確定諧波的確是從TV天線發射出來的，將TV天線從手機上拆下來進行最后測試。實驗結果合格，且余量充足。雖然去掉TV天線能夠通過測試，但卻不是最終的解決辦法，因此從設計上就必須將TV天線置于另外的地方以保證距離RF天線有足夠的位置才是最好的辦法，而作為后期整改，就只有用屏蔽的方式將TV天線與RF天線進行隔離，屏蔽層的接地也同樣重要；

    在這里我們只是簡單介紹了一下由TV天線所引起的雜散騷擾的整改過程，而其他地方如匹配等產生高次諧波的可能性也是很高的，如果有興趣，可以再做探討。
