一 產品介紹

本產品是一款工業電動水泵，電機的功率很大，功率在三百瓦以上。產品可以分為四個部分，電機驅動、電機、防護罩以及葉輪。電機是防水密封的，轉速很高，最高可達一萬轉每分鐘，具體產品圖片如下所示：

二 問題點排查

電磁波是無法捉摸的東西，需要借助電波暗室進行測試摸底，可以幫助我們快速的分析出機器的電磁干擾點或者噪聲的傳輸途徑。具體的數據如下圖所示：

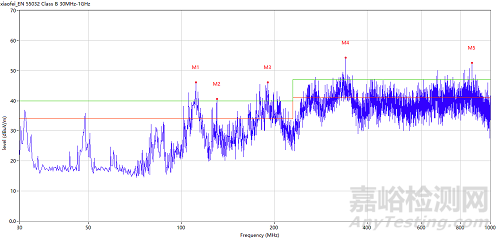

圖1：摸底數據-垂直方向

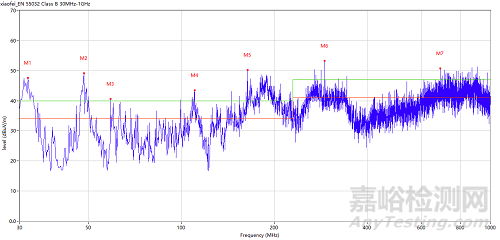

圖2：摸底數據-水平方向

問題點分析：

在暗室測試時，采用的是暗室的直流源直接供電，因此可以排除電源噪聲，鎖定問題是電機噪聲引起；電機噪聲是電機在轉動換向過程中，碳刷在不斷的拉電弧，電弧產生高頻噪聲；高頻噪聲通過電機引線及外殼縫隙往外輻射。

三 整改對策

（一）客戶采用解決方案

客戶采用傳統整改對策，在正負電源線上串上2個棒狀電感（3uH），又在電源線之間并聯了2個X電容（2.2nF），和2個Y電容（2.2nF）。

分析：

在電源線之間加上棒狀電感可以吸收消耗掉線束上的差模噪聲；X電容的作用是通過減少差模噪聲的流轉回路，從而減少差模噪聲的輻射。Y電容是與地相連，也是通過減少共模噪聲的流轉回路來減少共模噪聲的輻射。具體如下圖所示：

實際效果如下：

圖3：常規方式-垂直方向

圖4：常規方式-水平方向

通過數據可以看出效果不太理想，在水平方向測試QP值可以通過測試，但是垂直方向仍舊超標不少。

分析原因：

（1）電容器件參數不對；

（2）對于共模噪聲，用Y電容的效果不如用共模電感。

（二）改進整改對策

1.增加共模電感

針對垂直方向的低頻段，使用共模電感（TLDCM1211-2-701TF）串聯在電源線上，效果如下：

圖5：加共模-垂直方向

2.增加BDL濾波器

在電源線之間加上BDL濾波器，效果如下：

圖6：加BDL濾波器-垂直方向

圖7：加BDL濾波器-水平方向

分析測試數據可知，BDL濾波器對此水泵的噪聲濾除效果還是挺不錯的，相當于常規手段的加電容電感的效果綜合。此整改措施針對驅動電機的EMI濾波效果很好。

（1）BDL對比傳統方法的優點

a.濾波效果好，濾波頻段寬，方案成本低；

b.單顆器件代替多種不同參數器件組合，減少研發時間；

c.貼片工藝，減少人工焊接成本，簡化生產工藝，提高生產效率；

d.定制化PCB，操作簡單有效，可取代復雜的屏蔽和磁環工藝！

（2）BDL濾波器內部結構

圖8：BDL濾波器的結構

四 總結
