研究亮點

99.9%的庫倫效率是自欺欺人還是真的牛叉？

庫倫效率和容量保有率還在傻傻分不清？

組裝的電池電解液該加多少？

鋰片選多厚都行嗎？

成果速覽

庫侖效率(Coulombic Efficiency，CE)作為電池可逆性的量化指標，在電池研究中得到了廣泛的應用。雖然CE有助于預測鋰離子電池的壽命，但在可充電的金屬鋰電池中，預測并不一定準確。在這里，作者討論了CE的基本定義，并揭示了它在鋰離子電池中的真正含義以及幾種典型的鋰金屬電池裝配提議。通過分析鋰離子電池和金屬鋰電池中CE的異同有助于開發高能、長壽命的實用型鋰金屬電池。

圖文導讀

不同的電池結構及庫倫效率和容量保留率之間的比較

在傳統的LiB(圖a)中，沒有鋰金屬。石墨主要用作負極。在LiB中，所有的Li+離子最初都存儲在正極側。在充電過程中，Li+離子從正極晶格中脫嵌并插入石墨的層狀結構中。部分Li+離子在充電過程中被不可逆地消耗在石墨表面形成固體電解質界面(SEI)。因此，在隨后的放電過程中，與離開NMC的Li+離子的量相比，返回到NMC結構的Li+離子更少。相應地，CE小于100%。在圖c和d中表明，更高的CE不一定對應于更穩定的循環壽命。在LMB中，鋰不僅存儲在正極中，而且還可以從鋰金屬負極中獲得(圖e)。在第一次充電過程中，部分源自正極的Li+離子不可避免地會參與負極側的副反應，導致鋰的損失。放電時，雖然返回到正極的原始Li+離子較少，但額外的“新鮮”Li+離子會從鋰金屬“儲存庫”中脫出，以補償正極衍生的Li+離子的部分損失。因此，用整個循環中返回正極的Li+離子量與離開正極的Li+離子量之比計算的CE不能反映每個循環中的鋰凈損失。只要鋰負極上有足夠的Li+源和足夠的電解質，無論CE值如何，電池循環總是能夠繼續進行的。這解釋了為什么平均CE只有99.69%，在100次循環后仍保持94%的容量(圖c)。同樣的規則也適用于任何以鋰金屬為負極的鋰金屬半電池如硅負極。因此，這些半電池中的CE與由相同電極材料組成的LiB的最終循環性能沒有直接關系。值得注意的是，CE并不總是反映SEI或CEI的質量。例如，在前20個周期中，圖d中的CE高于圖c中的CE。但是圖d中的電池壽命比圖c中的要短得多。雖然在圖d中可以看到更高的CE，但是來自碳酸鹽電解質(圖d)的高阻SEI膜顯著加速了電池的老化。因此，鋰金屬電池穩定循環多長時間取決于鋰金屬和電解質的耗盡率以及電池阻抗的積累率，以先出現者為準。另一個重要的情況是，有時“軟短路”會發生在內部，但不會立即短路并影響CE測量。如果在Li/Li對稱電池中發生軟短路，通常反映為鋰脫出和沉積的過電位“降低”，這實際上是兩個鋰電極之間穩定的內部電子連接。因此，CE不一定代表鋰金屬電池的可逆性，這是由包括CE在內的許多因素決定的。

銅基、電解液和鋰對無負極NMC電池測定CE

沒有鋰金屬負極的鋰金屬電池與鋰離子電池有一些相似之處，負極側的銅集流體通常具有不均勻的粗糙表面(圖a)，導致在每個循環中損失大量的鋰。圖b表明，即使在0.1 mAh cm-2的淺沉積下，鋰也顯示出優先形核的位置，而不是均勻地覆蓋銅表面。在無負極電池中，沉積的鋰負極完全來自正極。帶電正極面對沉積在負極上的很薄但非常不均勻的鋰。因此，首次充電后，電池正負極面積容量之比在不同位置變化很大，可能導致正極利用率不均衡。第一次從銅箔上剝離鋰也會導致表面形貌非常不均勻(圖c)，加速了負極側電場的不均勻分布，并在隨后的循環中惡化了鋰的沉積。圖d顯示了無負極電池的典型循環和相應的CE。所使用的NMC的面積容量為~4 mAh cm-2。在此結構下，Cu/NMC電池100次循環的平均CE為97.79%。在無負極電池中，負極側的SEI積累會顯著增加電池阻抗，從而嚴重影響循環。與在更相容的電解質(圖f)中沉積的鋰的形貌相比，在碳酸鹽基電解質(圖g)中沉積的鋰更多孔。因此，絕緣鈍化層迅速堆積，增加電池阻抗。在“泛濫”電解質和“無限”鋰金屬負極的“薄膜”電池中，即使選擇了“不好的”電解質，仍然可以長時間循環。如果在負極開始時提供額外的鋰，只要電池阻抗仍然不足以終止電池，CE和循環壽命就會很容易地得到改善。例如，Cu/NMC電池的平均CE僅為97.79%(圖h)，而Li/NMC在同一電解液中的平均CE為99.69%。結果表明，在電解液始終充足的情況下，電池中過量的鋰在決定鋰金屬電池的循環穩定性和循環穩定性方面起著很大的作用。

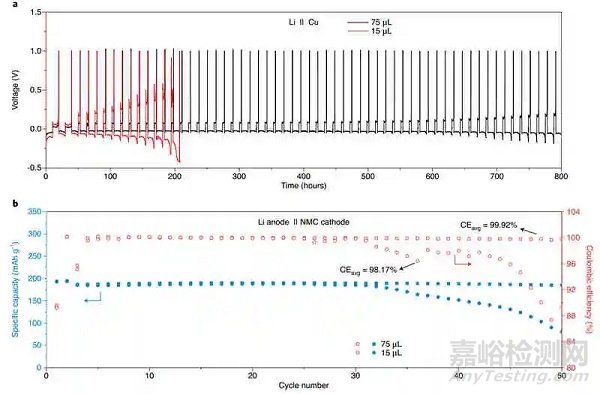

電解液用量對Li|Cu和Li||NMC電池CE和循環的影響

對于Li/Cu電池，已經提出了不同的方案和方法，但無論以哪種方式測量CE，都與整個電池沒有直接關系。在所有測試條件如容量、倍率、電解液用量和鋰濃度相同的情況下，可以用它來比較不同電解質在低電位下的性能。例如，電解液的量也顯著影響Li/Cu電池的電化學性質。在圖a中，使用75 μL電解質的Li/Cu電池的平均CE為99.54%，高于相同電解質為15 μL的同一電池的平均CE(CE：98.60%)。貧電解液的Li/Cu電池在循環過程中極化的增加也比充滿電解液的快。貧電解液的快速耗盡導致高極化、高電池阻抗和低CE。因此，電池容量在貧電解液中老化很快，盡管仍然可以獲得稠密的鋰。電解質含量的類似影響也可以在Li/NMC電池中發現(圖b)。

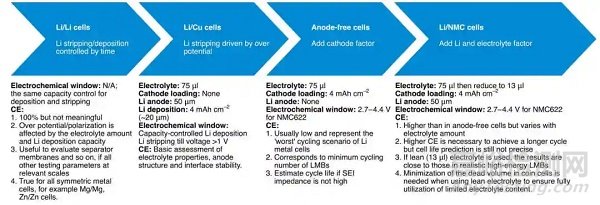

紐扣電池庫倫效率測試方案

作者現在提出了一種測量紐扣電池CE的一般方法以評估LMBs電極和電解質的優劣，如上圖所示。雖然Li/Li對稱電池提供的信息有限，但Li/Cu電池能夠獲得一些有用的信息來評估鋰負極和電解質之間的相容性。Li/Cu電池中的鋰側也發生了鋰沉積，這意味著SEI和電池阻抗也是在循環時在鋰側構建的。一張非常厚的鋰箔，再加上“無限”量的電解質，很容易循環上千次。50 μm厚的鋰在Li/Cu電池中很合適。所有測試中的電解質含量都應該控制在相同的水平，例如75 μl，這足以“注入”整個紐扣電池。如果在嚴格控制的條件下，Li(50 μm)/Cu電池可以實現高CE，那么可以利用無負極電池來理解“最壞情況”，即可以在實際條件下估計LMB的最小循環次數。如果使用NMC正極并施加>4.3 V的截止電壓(相對于Li+/Li)，CE將會降低。由于負極側鋰源的增加，與完全無負極電池相比，Li/NMC電池的CE和循環壽命都會提高。通過此CE測量方案，可以將不同電池裝配的結果相互關聯，以了解穩定循環的范圍并評估其在實際電池中的成功與否。同樣的原理也可以應用于以金屬為負極的鎂、鋅和鈉電池的研究。

總結展望

總之，在這項工作中，作者討論了鋰離子電池和可充電鋰金屬電池中CE的異同。不同電池裝配中的CE對于評估材料很有用，但控制其CE和循環壽命的內在原理卻大不相同。除了電化學窗口和電解質相容性之外，還需要考慮鋰的原始厚度，電解質的類型和含量以及正極質量負載，以充分了解CE及其與LMB壽命的關系。鋰金屬電池中CE的人為延長是所有可充電金屬電池中的普遍現象，在制定測試結果時需要考慮這一現象。作者提出了一種用于測量不同紐扣電池配置中的CE的提議，以闡明這些電池的基本相互關系，并應用CE來估算實際高能量LMB的循環壽命范圍。

文獻信息

Understanding and applying coulombic efficiency in lithium metal batteries. (Nature Energy, 2020, DOI: 10.1038/s41560-020-0648-z)
