女人被男人强扒内裤内衣,一区中文字幕在线观看,天天干夜夜做,亚洲成人av网址,亚洲性一区,国产精品亚洲综合,亚洲情一区,日韩一区二区在线免费

您當前的位置:檢測資訊 > 科研開發

T250馬氏體時效鋼晶粒細化熱處理

嘉峪檢測網        2021-02-18 23:16

20世紀80年代,國際鎳公司(INCO)研制出無鈷馬氏體時效鋼T250,該鋼在C250基礎上去掉Co元素,降低Mo含量,增加了Ti含量,性能接近C250。1995年,國內撫順特有限公司、鋼鐵研究總院與西安長峰機電研究所聯合成功研制國產T250鋼。目前,T250鋼憑借超高強度和較好的韌性,已廣泛應用于發動機燃燒室殼體。



某型號T250鋼發動機燃燒室殼體(以下簡稱“殼體”)由前后連接環和筒體組焊成形,是發動機上承受高溫、高壓的關鍵部件。試制殼體在水壓測試過程中發生開裂。



本文以水壓試驗過程中開裂的殼體為對象,通過光學顯微鏡和掃描電鏡觀察開裂部位的微觀形態、斷口形貌,分析了裂紋與金相組織的關系,找到造成水壓裂紋形成的直接原因,提出并驗證了預防水壓裂紋的熱處理措施。



一、試驗方法及結果分析



殼體加工工藝流程為:原材料→鍛造→毛坯固溶→一道次旋壓→道次間固溶→二道次旋壓→旋壓筒體時效→切頭組焊前后連接環→焊后時效。



本次失效分析針對該殼體熱加工過程進行,取樣編號,見表1。



表1  試樣標記

T250馬氏體時效鋼晶粒細化熱處理



1.1 掃描電鏡斷口分析

對取樣進行斷口掃描觀察(見圖1),Y1是非正常的脆性斷口,呈沿晶斷裂,組織非常粗大;Y2樣品斷口正常,屬于韌性斷口,主要以韌窩為主;1S、2S、SY2均為非正常的脆性斷口,呈沿晶斷裂;SY1是混合斷口,以準解理為主,伴隨著少部分沿晶斷裂,主要分布在夾雜物形成的孔洞處。

T250馬氏體時效鋼晶粒細化熱處理

圖1  斷口形貌觀察

1.2 金相分析

經金相觀察,試樣的晶粒都非常粗大,如圖2所示。Y1、Y2樣品的晶粒度分別為2.5級和2.0級,經過重新鍛造的1S和2S試樣的晶粒度為2級。產品狀態SY2的晶粒同樣非常粗大,晶粒度為1.5級。

T250馬氏體時效鋼晶粒細化熱處理

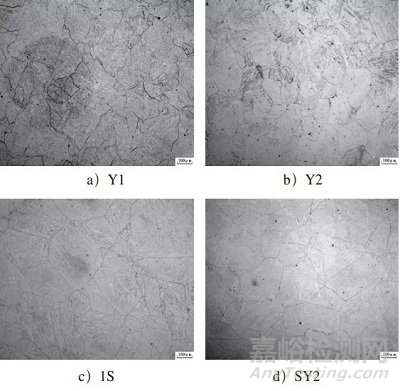

圖2  晶粒度



原始狀態Y1非正常斷裂的形式均為沿晶的脆性斷裂,主要是因晶粒和組織粗大而造成的,晶界處未發現析出相。



經過鍛造(1S、2S)和水壓試驗的(SY1、SY2)樣品經過熱加工后組織不僅沒有細化,個別的晶粒尺寸比鍛造以前還要粗大,說明鍛造工藝存在問題,或鍛打次數和終鍛溫度存在問題,沒能夠細化組織,造成沿晶脆性斷裂。



二、改進措施及效果驗證



針對馬氏體時效鋼,分別采用一次正火和雙重正火處理的方式細化晶粒。將原有試樣重新編號,按照新的熱處理制度再次進行處理,見表2。

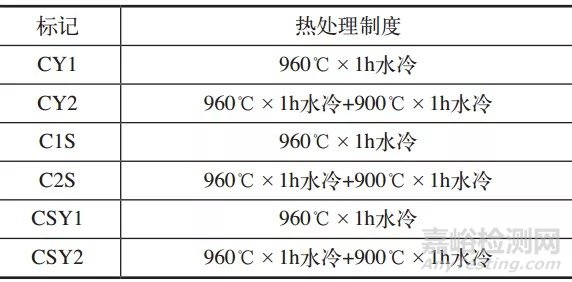

表2  試樣熱處理制度

T250馬氏體時效鋼晶粒細化熱處理



經過正火處理后,試樣晶粒度有明顯的改善,并且雙重正火的晶粒細化效果明顯好于一次正火。正火處理細化的金相組織如圖3所示,晶粒度的評級結果見表3。通過正火處理,在金相組織中,未發現晶界處存在析出相。

T250馬氏體時效鋼晶粒細化熱處理

圖3  金相組織

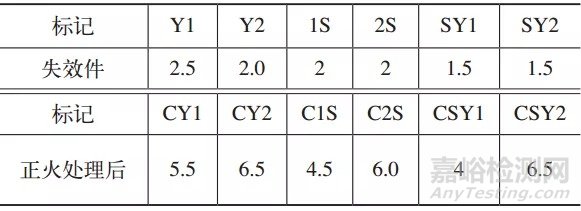

表3  晶粒度評級結果  (級)

T250馬氏體時效鋼晶粒細化熱處理



通過上述試驗論證,將同批鍛件加工流程調整為:(原材料→鍛造)→雙重正火→毛坯固溶→一道次旋壓→道次間固溶→二道次旋壓→旋壓筒體時效→切頭組焊前后連接環→焊后時效。



對加工殼體逐件進行水壓試驗,采用上述流程加工的殼體,水壓期間未出現開裂失效及其他失效現象,滿足設計水壓相關要求。



三、結束語



1)殼體材料晶粒粗大是造成殼體水壓開裂失效的直接原因。



2)T250馬氏體時效鋼通過正火處理,可以細化晶粒。



3)T250馬氏體時效鋼采用雙重正火細化晶粒的效果,優于一次正火。

T250馬氏體時效鋼晶粒細化熱處理
分享到:

來源:熱處理生態圈

主站蜘蛛池模板: 国产精品亚发布| 精品99在线视频| 在线观看国产91| 高清欧美精品xxxxx| 99精品久久久久久久婷婷| 中文字幕在线一二三区| 91精品福利观看| 肥大bbwbbwbbw高潮| 韩国视频一区二区| 国产精一区二区| 国产亚洲精品久久网站| 日韩亚洲精品在线观看| 欧美激情在线一区二区三区| 一区二区三区国产欧美| 午夜三级大片| 久久99久久99精品免观看软件 | 午夜电影一区| 天干天干天啪啪夜爽爽99| 亚洲国产精品美女| 精品无码久久久久国产| 国产精品久久99| 久久久久国产亚洲| 狠狠色噜噜狠狠狠狠2018| 亚洲精品人| 国产精品九九九九九| 68精品国产免费久久久久久婷婷| 亚洲欧美自拍一区| 美女脱免费看直播| 日韩精品乱码久久久久久| 狠狠色综合欧美激情| 久久99国产综合精品| 国产资源一区二区| 亚洲精品97久久久babes| 99久久精品免费视频| 国产在线一卡二卡| 在线观看v国产乱人精品一区二区 国产日韩欧美精品一区二区 | 国产精品高潮呻吟视频| 欧美午夜一区二区三区精美视频| 久久九九国产精品| 久热精品视频在线| 国产精品欧美一区二区三区奶水| 亚洲国产另类久久久精品性| 亚洲国产精品日本| 国产精品美女久久久免费| 国产精品二区一区| 国产淫片免费看| 热久久一区二区| 国产视频二区在线观看| 国偷自产一区二区三区在线观看| 午夜影院啊啊啊| 综合久久激情| 亚洲精品国产一区| 国产区二区| 久久久精品二区| 久久久精品观看| 91精品国模一区二区三区| 色一情一交一乱一区二区三区| 99久国产| 亚洲精品久久久久不卡激情文学| 国产精品一二三区视频出来一 | 久久国产麻豆| 国精产品一二四区在线看| 久久亚洲综合国产精品99麻豆的功能介绍| 国产精品视频久久久久久久| 欧美午夜看片在线观看字幕| 国产真裸无庶纶乱视频| 久久国产中文字幕| 少妇高潮在线观看| 91久久国语露脸精品国产高跟 | 国产aⅴ精品久久久久久| 午夜av男人的天堂| 亚洲精欧美一区二区精品| 亚洲久久在线| 国产精品18久久久久久白浆动漫| 偷拍久久精品视频| 蜜臀久久99精品久久久久久网站| 国产精品理人伦一区二区三区| 亚洲欧美一卡| 99国产精品久久久久老师| 欧美日韩一区二区三区不卡| 午夜一二区| 国产午夜亚洲精品|
