近年來，隨著我國汽車行業的高速發展，人們對汽車品質的要求也越來越高，其中汽車的防腐性能更是關注的重點。汽車涂裝的主要目的是保護、裝飾和特殊功能，其中優良的電泳漆膜不僅能為中涂、面漆提供合格的底材條件，更能增強車身的防腐性能，延長汽車的使用壽命，提高其商品價值。陰極電泳涂裝采用陽離子型樹脂涂料，將導電性的被涂物作為陰極置于電泳槽液中，并在槽體相對應的位置設置陽極，在兩極間通電，被涂物表面會沉積一層均勻的電泳涂膜。陰極電泳涂裝工藝容易受工藝條件和各種不良因素影響，從而發生各種漆膜質量缺陷，其中電泳縮孔是最“頭疼”的問題之一?？s孔通常是連續性產生，需要長時間排查各個可能存在的變化點，很難在短時間內徹底解決，會形成批量的質量問題。本文以某涂裝車間2020年初生產過程中出現批量小縮孔為例，分享具體的排查過程、縮孔的改善及后期的槽液維護保養。



1、現狀



1.1車身縮孔現狀及產生原理

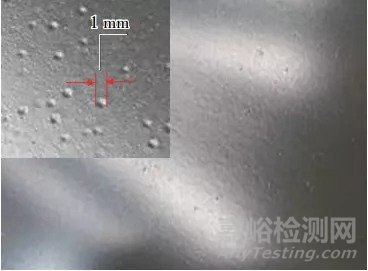

受國六排放標準的實施和疫情的雙重影響，某涂裝廠已大半年未生產。在2020年初復工生產時，電泳車身內、外表面出現密密麻麻直徑約1mm的小縮孔，且漆膜表面粗糙（如圖1，其中小圖放大5倍），縮孔分布呈平面比立面密集、外表比內表多的狀態。對電泳小縮孔進行打磨直至消失時，發現小縮孔并未見底（如圖2），打磨部位剩余電泳膜厚為4~8μm。過量打磨電泳漆膜會嚴重降低車身的防腐性能，導致車身有銹蝕的風險，急需盡快解決電泳縮孔的問題。

圖1 電泳小縮孔

圖2 打磨小縮孔后的漆膜

陰極電泳中產生縮孔的原因很多，主要原因是電泳涂膜中有異物（如，油、硅酮、顆粒等雜質）；在烘烤過程中，由于異物和電泳漆膜的表面張力梯度不一致，導致漆膜流平性能不均衡，從而產生電泳縮孔。



1.2電泳工藝流程及電泳槽液參數



某涂裝車間主要生產SUV車型，前處理電泳的輸送設備為電動葫蘆，電泳烘房使用π式烘干房。前處理電泳工藝流程為：白車身上掛→手工預清理→洪流熱水洗（噴淋）→預脫脂（浸泡）→脫脂（浸泡）→水洗1（噴淋）→水洗2（浸泡）→表調（浸泡）→磷化（浸泡）→水洗3（噴淋）→水洗4（浸泡）→純水洗1（浸泡）→磷化膜檢查及純水噴淋→電泳→UF1（超濾液噴淋）→UF2（超濾液浸泡）→純水洗2（浸泡）→下掛瀝水→電泳烘干。



涂裝生產線設計節拍為20JPH（每小時工作量），其電泳槽液工藝參數控制范圍見表1。



表1 電泳槽液工藝參數

2、縮孔產生根源排查



2.1原因推測



根據整車電泳小縮孔的數量、狀態、分布情況，初步推測可能是因電泳烘房長期未使用和未保潔而被污染。同時根據現場狀態及個人經驗判斷，可能還存在如下污染源或影響因素，需逐一排查驗證：（1）電泳槽液主要參數不合格；（2）車身板材油污重導致脫脂不完全；（3）前處理脫脂液除油不良，車身殘留油污；（4）表調不良、磷化孔隙率大導致電泳縮孔；（5）電泳電壓高漆膜被擊穿形成縮孔；（6）電泳槽液老化或被污染，如長菌等因素導致產生縮孔；（7）電泳漆膜再溶解量超標形成縮孔；（8）UF1槽表面漂浮物附著導致縮孔。



2.2過程排查與驗證



2.2.1電泳槽液主要參數檢測化驗

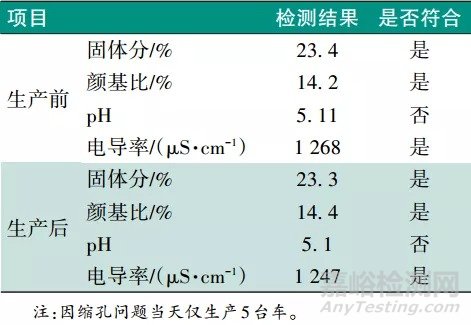

根據當天生產前、后的電泳槽液檢測化驗結果看（表2），除pH外，其他都符合工藝參數的要求。



表2 電泳槽液工藝參數



2.2.2驗證電泳烘房是否被污染



隨車掛板經前處理電泳后，在電泳下掛瀝水工位取下，在化驗室的烤箱內烘干。同時對3臺電泳濕膜車身使用錫箔紙，一臺包裹右A柱，一臺包裹左葉子板，一臺包裹右前門外板，經電泳烘房烘干后觀察車身被錫箔紙包裹的部位，電泳漆膜上仍存在大量縮孔，與車身未包裹的部位的數量、形態基本一致，且與化驗室烘烤的隨車電泳試板表面縮孔狀態基本一致。



試驗結果表明電泳烘房不是產生小縮孔的根源。



2.2.3驗證是否由車身板材油污重導致



焊裝在交車前對整車外表面進行重點擦凈作業，同時涂裝在手工預清理工位對3臺白車身的機蓋、左右葉子板使用400#砂紙重點打磨，打磨完后再用脫脂液進行擦凈，隨后進入前處理和電泳生產線。車身經電泳烘干后，機蓋和左右葉子板的縮孔跟未打磨處理的車身上的縮孔數量、狀態均一致。



試驗結果表明電泳小縮孔不是車身板材油污重導致。



2.2.4驗證是否由脫脂不良導致



取12塊冷軋板試板，先用脫脂液浸泡洗凈，再經純水沖洗干凈后，立即用無水乙醇進行擦凈，確保每一塊試板無任何油污。12塊試板均隨車掛板經前處理電泳后，在電泳下掛瀝水工位取下6塊送化驗室烤箱烘干，剩余6塊隨車進烘房烘干。結果隨車烘干的試板和化驗室烘干的試板均出現了縮孔，且狀態一致。



試驗結果表明電泳小縮孔與前處理脫脂液的性能無關。



2.2.5驗證是否由表調、磷化不良導致



由于產量低，表調已數月未更換，因此在復工后不久重新調配表調槽液。在磷化膜檢查及純水噴淋工位，使用600#砂紙對磷化后的機蓋中間部位進行打磨，將磷化膜打磨直至完全露鐵，再用純水沖洗干凈，隨后進行電泳和烘干。結果機蓋打磨部位依然存在大量小縮孔，和未打磨的機蓋的縮孔數量、狀態均一致。



試驗結果表明電泳小縮孔與表調、磷化狀態無關。



2.2.6驗證是否由電泳電壓高導致



由于電泳槽液的pH已經嚴重低于工藝范圍的下限，且槽液也存在老化的現象，電泳槽液的擊穿電壓下降。通過分別降低一、二段的電壓30V，用生產的最后一臺驗證，結果烘干后整車的電泳小縮孔數量、狀態與其他車身均一致。



試驗結果表明電泳小縮孔與一、二段電壓無關。



2.2.7驗證是否由電泳槽液老化、被污染導致



觀察陽極液循環系統，發現部分轉子流量計內部有絲絮狀物質，陽極水箱的浮球上有類似菌落狀的不明物體，且陽極液的pH偏下限，推斷陽極液已經長菌。結合電泳漆供應商化驗室的檢測報告顯示，電泳槽液老化嚴重，細菌等級為3.0，pH為4.9，酸助劑含量為0，電導率、溶劑含量均嚴重低于工藝下限，且通過做L型試板，試板上有少量縮孔和大量顆粒，試板漆膜粗糙且膜厚不達標。



檢測報告表明電泳小縮孔與電泳槽液老化、被污染有關。



2.2.8驗證是否由再溶解超標導致



在磷化膜檢查及純水噴淋工位隨車掛6塊試板（試板脫脂除油、純水洗凈、酒精擦干），其中3塊在電泳出槽后取下，用純水沖洗干凈，剩余3塊隨車進行UF槽噴淋、浸泡沖洗以及純水洗，然后在電泳下掛瀝水工位，再將取下的3塊試板掛回原來的位置隨車進烘房烘干。經檢測，6塊試板的電泳膜厚均無差異。



試驗結果表明電泳小縮孔與UF槽液的漆膜再溶解量無關。



2.2.9驗證是否由UF1槽液表面漂浮物導致



在未生產時，由于超濾液的大循環一直處于開啟循環狀態，在UF1槽液的表面會漂浮一些黃色的物質。



經取樣送電泳漆供應商化驗室檢測后，判斷該漂浮物為細菌的排泄物。經生產前取樣，然后將其涂抹在隨車試板上，經電泳烘干后，試板上的電泳縮孔略微變大，無縮孔區域的漆膜變粗糙。



但在實際生產過程中，由于UF1為噴淋沖洗，且UF1槽液由槽體底部抽出經過濾器后噴淋至車身，漂浮物基本不直接接觸車身。所以試驗結果只能證明電泳小縮孔與UF1槽液表面的漂浮物存在間接關聯。



綜上所述，電泳小縮孔產生的根源與電泳槽液老化、長菌有關，與UF1槽液表面的黃色漂浮物有間接關聯。



2.3根源確認驗證



為進一步驗證電泳小縮孔產生的根源在電泳槽液，通過交叉掛板對比試驗，即某涂裝廠一期的磷化板在二期電泳線進行電泳，二期的硅烷板在一期電泳線電泳，試板均在化驗室烤箱內烘干。結果顯示二期電泳的試板無縮孔，一期電泳的試板有縮孔，即確認電泳小縮孔產生的根源在電泳槽液。



3、縮孔解決措施



根據實車及掛板驗證，結合電泳漆供應商的槽液樣品化驗報告，確定電泳小縮孔是因電泳槽液老化、長菌導致。為此，根據生產計劃制定以下解決措施。



（1）對電泳槽進行倒槽后，用純水沖洗槽壁、陽極管膜，清除槽底沉積的電泳漆。



（2）電泳槽液倒回電泳槽后，添加新的電泳樹脂至固體分偏工藝上限。



（3）先排凈陽極液，再重新調配陽極液，然后添加殺菌劑循環2d后排盡，加純水循環至生產前一天排凈，再重新調配陽極液。



（4）電泳槽液及超濾循環系統添加殺菌劑循環，每天更換一次除油過濾袋。



（5）添加2桶電泳溶劑，預計能達到工藝范圍的下限（電泳槽為120m3）。

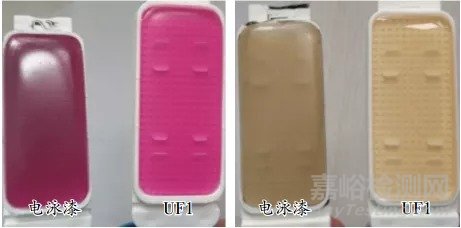

至此完成以上措施后，車間安排了幾次生產，結果電泳車身的小縮孔數量有所減少，但未完全解決。隨即再次取樣送至電泳漆供應商化驗室進行檢測，結果顯示電泳槽液和UF1已無細菌（如圖4細菌測試棒兩面的檢測結果所示）。

圖4 細菌測試結果



但溶劑含量、電導率、pH及部分酸助劑含量仍低于工藝要求的下限，MEQ值高于工藝要求的上限。與電泳漆供應商協商決定，向電泳槽液中添加2桶抗縮孔助劑和1桶溶劑。藥劑添加完后第2d車間安排生產，結果電泳車身的小縮孔數量明顯減少。



一個星期后，再次生產的電泳車身外表面已無小縮孔，內表面僅有少量淺盤型的縮孔。之后在每次生產的前兩天向電泳槽液中添加1桶溶劑，經過2次生產后，車身內外表面的小縮孔徹底消失，電泳漆膜粗糙度明顯下降（如圖5所示）

圖5 無縮孔的漆膜外觀



4、延緩槽液老化的措施



雖然電泳漆膜的小縮孔已經得到解決，但電泳槽液的多項參數指標仍不滿足工藝要求，且電泳膜厚<18μm。由于生產量少，為防止槽液參數繼續惡化和膜厚下降，延緩電泳槽液老化的速度，除正常的維護保養外，要求車間執行以下措施。



（1）非生產時間將電泳槽液溫度降至25~28℃。



（2）UF大循環開啟時，每天排放1~2t超濾液，防止pH繼續下降。



（3）每次生產前補加1桶溶劑，維持槽液溶劑含量，提升膜厚和改善漆膜外觀。



（4）UF大循環在生產結束后循環2d，將UF槽液排盡，倒入新超濾液循環；若預計后續1周以上不生產，關閉UF與電泳槽的循環，每天白晚班定時循環1~2h即可。



（5）電泳倒槽后暫不添加新的電泳樹脂，在生產的前兩天再一次性補加，提高槽液的更新率。



（6）定期檢查電泳槽液、UF槽液、陽極水箱是否長菌。



（7）每次生產結束后將陽極液排空，加純水循環，在生產的前一天重新配置新的陽極液。



（8）按照材料供應商檢測報告的建議，購買相關助劑并按要求進行添加，維護槽液的穩定。



5、結語



在近3個月的時間里，通過電泳倒槽、補充電泳樹脂和溶劑、殺菌、添加抗縮孔劑等手段，電泳縮孔問題得到徹底解決，且在后續生產中未再出現。雖然槽液的部分工藝參數仍不合格，但大大減輕了打磨員工的工作強度和提升了產品的防腐性能。



目前還沒有完全不老化的陰極電泳漆，只能通過一些適當?shù)氖侄渭按胧┭泳彶垡豪匣乃俣?。對于已?jīng)老化的槽液，目前還沒有特殊藥劑快速恢復槽液的性能，只能通過槽液的更新來改善。以上延緩槽液老化的方法，對長期不生產或生產量少、槽液老化不可避免的生產線提供了參考價值。
