環氧樹脂作為絕緣材料應用于電氣領域起源于歐洲，1958 年Imhof 成功開發出名為Duresca 的110kV 固體絕緣開關裝置，從而奠定了環氧樹脂作為電氣設備領域主要絕緣材料的地位，至今尚無其他材料可以替代其地位。
環氧絕緣件行業在我國有 30 年的發展歷史，我國電網于20 世紀80 年代初開始使用進口環氧絕緣件產品，鑒于絕緣技術在電氣工業中的重要性，其后我國立即開始實施國產化策略，以擺脫進口依賴局面。在國家產業政策的指導和支持下，國內企業加強與科研院所的合作，加大研發投入力度，不斷推出具有自主知識產權的技術和產品，開始在中、高壓開關等領域推廣應用國產環氧絕緣件產品，國內企業的整體競爭實力逐步得到提升。
環氧絕緣件涉及了電氣絕緣技術、高分子材料技術、電氣設計、模具設計、計算機網絡和控制技術、系統集成技術、電力自動化技術等多個技術領域的交叉發展。因此，該行業的技術發展依賴于其他領域相關技術的發展，以及具有綜合技術背景的高素質復合型人才隊伍的建設。但目前國內相關行業的研發投入不同步，技術發展不平衡，而且復合型專業背景的高素質人才儲備不足，成為影響環氧絕緣件行業發展的重要因素。
環氧絕緣件常見問題
環氧絕緣件行業的主要原材料是環氧樹脂、填料、金屬嵌件等。環氧樹脂澆注件容易出現的問題有表觀問題和內在問題。
中國環氧樹脂行業協會專家說，表觀問題主要表現為氣泡、開裂、缺陷、變形等，內在問題主要表現為制件機械強度不足、電性能達不到要求、局部放電高或擊穿、制件熱變形溫度偏低等。
而實際上，環氧樹脂澆注件的內在質量同表觀質量是相關的，有氣泡、開裂、缺陷等現象的制件，其機械強度、電性能往往也是不合格的。
立足在對絕緣材料力學性能本身的要求，威海晨源分子新材料有限公司歷時十年，開發成功了環氧樹脂用樹枝狀交聯劑，使用我公司交聯劑生產的絕緣材料成功通過國家電網的測試。
樹枝狀交聯改性劑介紹
1. 產品概述
環氧樹脂用樹枝狀交聯改性劑CYD-T58是一種高度支化、表面多功能性官能團、類球形結構的新型樹枝狀結構產品。作為環氧樹脂交聯劑表現出獨特的應用性能，不僅可以改善體系交聯結構有效提高涂層的韌性，并能很好的提升涂層的附著力、拉伸剪切強度等性能。

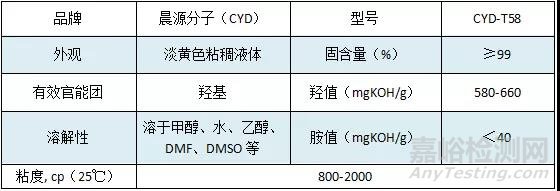

2. 產品物性指標
3. 產品特性
1）含有大量的活性羥基基團，可以多維度參與環氧體系的交聯，改變涂層的交聯結構，進而高效提升涂層韌性20%以上，環氧膠黏劑拉伸剪切強度可提升30%以上。
2）由于其多支化結構帶來的多作用位點，增加了與基材之間的相互作用，可有效改善涂層在金屬以及其他基材表面的附著力。
3）具有一定的促進固化作用。
環氧樹脂使用樹枝狀交聯劑項目介紹
1. 體系：雙組份環氧樹脂，固化劑為酸酐體系；
2. 用途：用于熱固成型制備電器絕緣件，比如觸電盒等。
3. 使用產品牌號：CYD-T58；
4. 測試項目：使用T58做成觸電盒后測試如下指標：
5. 使用方法：
方法1：CYD-T58預聚改性環氧樹脂（128），添加量5%，預聚溫度100℃，反應時間4h，預聚后的環氧樹脂作為A組份，B組份為酸酐體系+促進劑，終端生產時將A、B組份按比例混好后加入填料分散，再倒入模具中加熱固化，加熱溫度100-140℃，固化成制件。
方法2：A組份為環氧樹脂128， 2%的T58添加到A組份，混合均勻，B組份為酸酐固化體系，終端生產時將A、B組份按比例混好后加入填料分散，再倒入模具中加熱固化，加熱溫度100-140℃，固化成制件。
6. 性能需求：Tg可以達到100℃以上，改善材料的韌性，代替常規的聚醚多元醇增韌劑，相比常規的聚醚多元醇類增韌劑，添加量較少的情況下就可以達到較好的綜合力學性能，同時電擊穿性能達標。

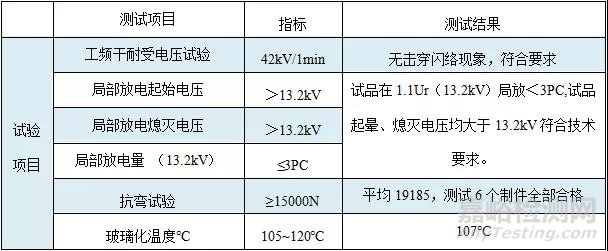

7. 測試結果：
發展前景
環氧絕緣件所屬的輸配電設備制造業是國家產業政策重點支持行業，而且輸配電設備面對的電網建設和電力化鐵路建設是國家“十三五、十四五”規劃的重中之重。
作為輸配電設備的重要組件和一種新型材料，環氧絕緣件的質量關系到輸配電設備的性能優良和質量穩定，對國家電網、核電站、高速鐵路以及軌道交通等重大工程項目的安全運行影響巨大，歷來受到國家產業政策的扶持，該行業具有良好的發展背景和成長前景。
