鍋爐引風機

鍋爐引風機作為鍋爐的煙氣排出和送風設備，在運行中其葉片要經受煙氣中飛灰的不斷沖蝕，因此要求引風機葉片材料需具備良好的韌性、出色的表面耐磨性和較好的耐腐蝕性能。但由于惡劣的運行環境和復雜的受力狀況，引風機葉片斷裂事故仍時有發生，且不同型號和材料的引風機葉片斷裂的原因通常不同。

01、事故背景

某電廠3號鍋爐3B引風機投用2a(年)后在運行中突然跳閘，檢查后發現其二級動葉片全部變形，其中一片已從根部斷裂，另一片發生開裂。該引風機葉片材料為15MnV鋼，葉片向爐面進氣邊(厚邊)堆焊層上噴涂有Ni60＋WC混合物，葉片背爐面噴涂有Ni60粉末，葉片的服役溫度為90~120℃。為查明該引風機葉片斷裂的原因，筆者對其進行了理化檢驗和分析。

一、理化檢驗

宏觀觀查

對已斷裂的葉片進行宏觀觀查，發現葉片斷裂處位于距葉片根部的1/4~1/3區域。

圖1 斷裂葉片向爐面的宏觀形貌

該葉片向爐面表面已生銹呈黃色，葉片薄邊處有凹槽，推測這是葉片在斷裂后飛出撞擊引風機內部所致，如圖1a)所示。葉片向爐面邊緣處涂層碎裂，形成縱橫交錯的裂紋網，如圖1b)所示。

圖2 斷裂葉片背爐面的宏觀形貌

對葉片中間區域的基體進行磁粉探傷，未發現裂紋。葉片背爐面表面比較光亮，存在很多肉眼可見的裂紋，如圖2a)所示。葉片背爐面堆焊區域的裂紋由邊緣向內部擴展，如圖2b)所示。

圖3 開裂葉片的宏觀形貌

觀察另一片開裂葉片，發現開裂處位于葉面1/3~1/2的中部區域，裂紋從葉片堆焊側邊緣向內部擴展，裂紋尖端已擴展到接近葉片寬度的一半，如圖3所示。

圖4 斷裂葉片斷口的宏觀形貌

葉片斷口被破壞無法識別出裂紋源區，如圖4a)所示。葉片根部側斷口平齊，未觀察到明顯的塑性變形，如圖4b)所示。葉片進氣邊(厚邊)斷口邊緣存在損傷，如圖4c)中圈出位置所示。葉片薄邊斷口存在斷裂時撕裂的痕跡，如圖4d)所示。結合圖2和圖3中葉片的斷裂和開裂部位可以判斷，裂紋起源于葉片厚邊并逐漸向葉片薄邊擴展，最后在葉片薄邊發生斷裂。

化學成分分析

在斷裂葉片橫截面取樣，采用XL2-800型手持式合金分析儀進行化學成分分析，結果如表1所示。

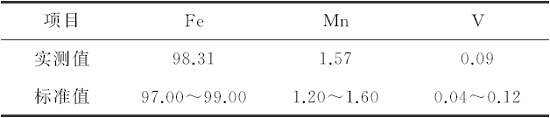

表1 斷裂葉片的化學成分質量分?jǐn)?shù)％

可見斷裂葉片的化學成分符合GB/T 1591—2018«低合金高強度結構鋼»對15MnV鋼成分的技術要求。

拉伸性能試驗

根據GB/T 228.1—2010«金屬材料 拉伸試驗第1部分：室溫試驗方法»，在斷裂葉片上截取拉伸試樣，采用CMT5205型電子萬能材料試驗機進行拉伸試驗，結果如表2所示。

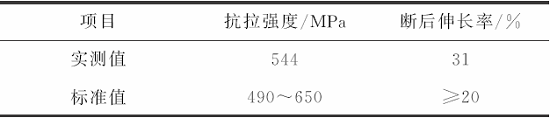

表2 斷裂葉片的拉伸性能試驗結果

可見葉片的抗拉強度和斷后伸長率符合GB/T 1591—2018的技術要求。

金相檢驗

分別在斷裂葉片堆焊區背爐面和向爐面、斷口附近縱截面取樣，試樣經打磨、拋光并用體積分?jǐn)?shù)為4％的硝酸酒精溶液浸蝕后，采用Axio Observer A1m型光學顯微鏡觀察顯微組織。

圖5 葉片堆焊區背爐面和向爐面的顯微組織

由圖5可見，在葉片堆焊區背爐面涂層內部以及涂層與基體的結合面上存在孔洞，較大的孔洞直徑達到100μm；涂層內部存在貫穿涂層的裂紋，并向葉片基體內部延伸。在堆焊區向爐面涂層內部存在大量塊狀顆粒，顆粒直徑約為50μm，推測是碳化鎢顆粒；涂層內部存在縱向裂紋，裂紋從涂層表面向內部擴展，且穿過界面擴展到基體。葉片斷口附近縱截面基體顯微組織為鐵素體＋珠光體，未發現明顯的夾雜、氣孔等缺陷，說明基體組織質量合格；葉片堆焊區向爐面顯微組織為馬氏體＋少量鐵素體，如圖6所示。

圖6 葉片斷口附近縱截面不同部位的顯微組織

硬度測試

在斷裂葉片基體、基體和堆焊層界面處取樣，采用FM-810型數顯顯微硬度計進行維氏硬度測試，結果如表3所示。

表3 斷裂葉片不同部位維氏硬度測試結果 HV0.1

可見葉片基體的維氏硬度遠低于基體和堆焊層界面處的。由金相檢驗結果可知，基體和堆焊層界面熱影響區的顯微組織為馬氏體＋鐵素體，且晶粒粗大，因而硬度較高。

二、分析與討論

由上述理化檢驗結果可知，引風機葉片基體的材料符合標準要求，材料的顯微組織和拉伸性能均滿足標準要求。

由宏觀觀查結果可知，裂紋起源于葉片厚邊向葉片薄邊擴展，最終在薄邊斷裂。由金相檢驗結果可知，葉片厚邊裂紋起源于向爐面堆焊區涂層表面及涂層與基體的界面，葉片堆焊層表面涂層內部及涂層與基體的界面處存在孔洞。裂紋起源和擴展方式有兩種：一種是涂層表面產生裂紋，裂紋向涂層內部擴展，并穿過界面向基體內部擴展；另一種是在涂層與基體的界面產生裂紋，裂紋向涂層和基體內部擴展。上述裂紋貫穿堆焊層，在應力的作用下向葉片薄邊不斷擴展，導致葉片斷裂。裂紋起源及擴展機理如圖7所示。

圖7 裂紋起源及擴展機理示意圖

引風機葉片要經受振動和煙氣沖蝕，需要具有良好的韌性、耐磨性和耐腐蝕性能。在鋼表面噴涂鎳基碳化鎢涂層可以提高鋼表面耐磨性和抗沖蝕性能，因此以韌性良好的15MnV鋼作為基材，在其表面噴涂耐磨耐腐蝕的Ni60(WC)涂層后所得的材料，可以實現基體具有良好沖擊韌性的同時，表面具有良好的耐磨損和耐腐蝕性能，該材料非常適合用于制造引風機葉片。然而斷裂葉片在厚邊進行了堆焊，堆焊區組織為脆硬的馬氏體＋少量鐵素體，內部殘余應力較大，且其缺口敏感性較高。在堆焊層表面進行Ni60(WC)涂層熱噴涂時，熔融粒子與基體的溫差較大，且涂層與基體的熱膨脹系數不同，這導致涂層與基體界面的殘余應力增大。由于噴涂工藝不當，在涂層內部及涂層和基體的界面處產生了較多孔洞，成為涂層及涂層和基體界面的薄弱區。引風機運行時，葉片一直處于高速旋轉狀態，葉片向爐面承受巨大的風壓，導致進氣邊產生較大的拉應力；煙氣中含有大量的飛灰及煙塵，葉片向爐面一直受到煙氣高速、持續的沖刷，使葉片受到磨損。此外，在引風機運行過程中振動過大會使葉片受到不平衡力，在應力集中處萌生裂紋源導致葉片提前斷裂。

綜上所述，葉片厚邊堆焊層未經合適的消除應力熱處理，存在脆硬的馬氏體組織。在堆焊層上進行的熱噴涂工藝存在控制不當?shù)膯栴}，導致在涂層內部和涂層與基體界面產生孔洞，降低了涂層的強度和韌性，削弱了涂層與基體的結合強度。葉片服役過程中在風壓、飛灰及煙塵的沖刷、振動應力以及焊接和熱噴涂殘余應力的綜合作用下，葉片堆焊邊緣的涂層表面或涂層與基體的界面發生開裂，裂紋向基體內部擴展，葉片厚邊裂紋增加了厚邊缺口敏感性，造成應力集中，裂紋向薄邊不斷擴展，最終導致葉片發生斷裂。

三、結論及建議

引風機葉片厚邊存在脆硬的堆焊層，在堆焊層表面進行的熱噴涂工藝控制不當，導致涂層內部及涂層和基體的界面產生孔洞，降低了涂層的強度、韌性以及涂層和基體界面的結合強度，在風壓、飛灰和煙塵的沖刷以及振動應力的作用下，葉片涂層表面或涂層與基體界面發生開裂，并向葉片內部擴展，造成葉片厚邊缺口應力集中，裂紋不斷向葉片薄邊擴展，最終導致葉片發生斷裂。

建議改進葉片厚邊堆焊工藝或不堆焊，避免葉片厚邊基體出現脆硬的馬氏體組織。改進表面熱噴涂工藝，提高表面涂層的質量，避免涂層內部和涂層與基體的界面產生孔洞等缺陷。

作者：陳學進，高級工程師，國投宣城發電有限責任公司
