作者：王鑫春、程志強、周耀昌、程志磊、莫盼盼

作者單位：河南駝人醫療器械集團有限公司

正交試驗設計是一種應用普遍的試驗工具，在多行業得到了廣泛的應用，但在醫療器械行業卻較少見到相關的報道。文章介紹正交試驗設計在醫療器械產品開發過程中醫用導管尖端成型工藝中的應用，通過應用正交試驗設計中極差分析和方差分析方法，確定對醫用導管尖端黏接力影響的關鍵因子，并確定溫度、推力、時間和材料種類對醫用導管尖端黏接力的影響，驗證并確定最佳的醫用導管尖端成型工藝參數窗口。

醫療器械的產品質量關系到其臨床應用的安全性和有效性，一直以來都是社會和國家監管機構關注的重點，同時產品質量的優劣也是影響企業是否可以得到社會認可從而決定其自身能否得到持續穩健發展的重要因素。

1.研究背景

最初人們認為醫療器械的質量是由檢驗出來，但在長期應用實踐后發現，對醫療器械產品各個環節進行100%檢驗幾乎是不可能的，既不能從根本上解決質量問題，還會造成資源的巨大浪費，特別是一些特殊檢驗項目無法實現100%檢驗，只能采取抽樣檢驗，但這樣就存在著概率的風險，而要想解決這些無法或不便于檢驗項目的質量保證問題，只有對其進行工藝驗證和確認才能使其質量穩定在某一個既定的水平。

20 世紀70 年代，日本質量大師田口玄一博士提出田口質量理論。他認為，產品質量首先是設計出來的，其次才是制造出來的，將質量控制從制造階段進一步提前到設計階段[1]。這一套全面質量管理理念已經應用到醫療器械質量管理中，并進行實踐應用。

國家食品藥品監督管理總局在2014 年發布了《醫療器械生產質量管理規范》，在該規范中強調了驗證的重要性，要求將設計和開發的結果轉換為適合企業的可執行的生產工藝規范，轉換的根本方法就是實施醫療器械工藝的驗證和確認，特別是對于特殊工藝或關鍵工藝更是如此。

隨著質量管理實踐的深入，質量工程與科學進一步發展，一些質量管理工具也隨之應運而生，其中非常著名且廣泛應用的就是正交試驗設計法，該方法在許多行業都得到了廣泛的應用，但在醫療器械行業卻很少見到相關報道。

正交試驗設計是利用正交表來安排與分析多因素試驗的一種設計方法。它是由試驗因素的全部水平組合中，挑選部分有代表性的水平組合進行試驗，通過對部分試驗結果的分析了解全面試驗的情況，找出最優的水平組合[2]。該工具特別適用于新產品開發過程，借助該工具可以較快確定影響產品質量的關鍵因素，減少試驗次數，縮短試驗周期，從而節約成本加快新產品開發的效率，并可確定最佳工藝參數窗口，為產品質量提供可靠的工藝參數。

本文以醫用導管尖端成型工藝的驗證過程為案例，介紹了正交試驗設計在醫療器械產品開發過程中醫用導管尖端成型工藝中的應用，通用正交試驗設計中極差分析和方差分析方法，確定了對醫用導管尖端黏接力影響的關鍵因素，并確定了溫度、推力、時間和材料種類對醫用導管尖端黏接力的影響順序，驗證并確定了最佳的醫用導管尖端成型工藝參數窗口。

2.案例分析

在臨床應用中，為便于醫用導管進入到患者血管中并減輕對患者血管的損傷，其尖端通常設計成錐形，由一段藍色的軟管和主體管焊接而成。如果醫用導管尖端和主體管之間的黏接力過小，在產品使用過程中，尖端會因外力作用斷裂在血管內，引發醫療事故糾紛。筆者采用正交試驗設計方法對尖端成型工藝和材料進行試驗設計，確定了最優的試驗參數與材料。試驗設計及試驗過程如2.1~2.9所示[3]。

案例產品名稱：一次性使用造影導管規格5F

主體管材料：PEBAX 5533

軟管材料：PEBAX 5533+BaSO4（20%）；PEBAX 5533+BaSO4（30%）

尖端成型設備：美國Vante model 4200 Saffire and model 4210

測試設備：伺服控制拉力試驗機AI-3000

拉伸速度：50mm/min

2.1 試驗?zāi)康?/span>

通過對尖端成型工藝的參數驗證，尋找滿足產品黏接力的工藝參數范圍。

2.2 確定考察目標

考察目標Yi為尖端黏接力，該指標為望大指標，黏接力越大越好。

2.3 制定因素表

影響導管尖端成型的工藝參數有：成型溫度、設備推力、保壓時間。

影響因素的水平是根據材料供應商和設備供應商提供的經驗值選定。

軟管材料選的是PEBAX 5533+BaSO4（20%）。

見表1。

2.4 設計試驗方案

2.4.1 選擇正交表，三因素兩水平選取

見表2。

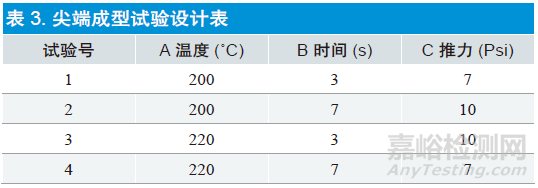

2.4.2 表頭設計，水平對號入座

2.5 實施試驗方案

依據設計好的試驗設計進行方案實施，實施后的試驗結果見表4。每組試驗條件下樣品數為10個，考察指標采用10組樣品去掉最大值去掉最小值后的平均值。

2.6 試驗結果分析

對正交試驗結果分析主要有兩種分析，第一種是數據觀察，直接看，可靠又方便。存在問題點是正交試驗結果只能控制95%的試驗結果，還有5%的結果在未進行試驗組中，可以通過第二種方法進行計算驗證確認。第二種就是算一算，通過計算，有效還簡單。

通過表4的試驗結果看到，溫度220?C，時間7s，推力7Psi時，尖端黏接力最大。

2.6.1 極差分析

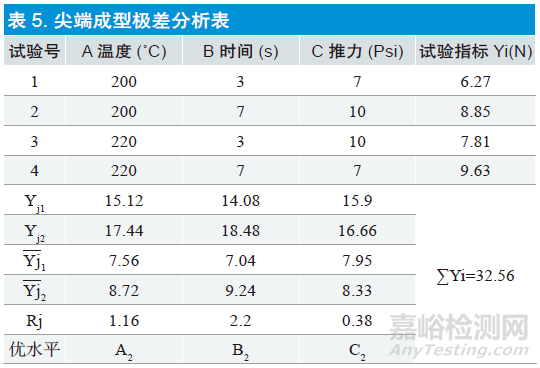

見表5。

考察指標采用Yi 表示，用Yj1 表示某列因素對應1 水平各試驗號試驗的試驗指標之和，為其平均值。

通過 的比較，就可找到該因素最優水平（望大指標越大越好，望小指標越小越好），各因素的最優水平組合起來，就是對試驗結果最有利的條件。本試驗中各因素的最優水平為A2、B2、C2，所以對試驗結果來說最優條件是A2 B1 C2。在中數值最大者與最小者之差，即因素的極差，Rj表示。它反映了各因素水平變動時，試驗指標變動的幅度。極差越大，說明這個因素對指標的影響越大，所以根據極差的大小就可以排出因素主次的順序。在本組試驗中對尖端黏接力影響力順序?yàn)闀r(shí)間>溫度>推力。

發現極差分析的最優組合與觀察法看到的最佳工藝組合存在不符合的情況，這是因?yàn)檎辉囼?yàn)試驗組合是以最少的、合理的試驗組合數來體現最大化（95%）的試驗結果。

還有5%的試驗結果是需要繼續驗證。通常情況下是觀察法與計算法的結論是一致統一的。

2.6.2 方差分析

極差分析出各個因素對熔頭黏接力的影響程度順序。極差越小，影響程度越小。小的什么程度，可以忽略此因素，在節約成本的情況下，可以將這些不影響考察指標的因素進行成本最低化設置。這里就可以采用方差分析進行對試驗設計分析。方差分析中，假定每一次試驗都是獨立進行的，試驗結果都是服從正態分布的。方差分析中需要有誤差項，三因素兩水平加誤差項選擇七因素兩水平正交試驗表。

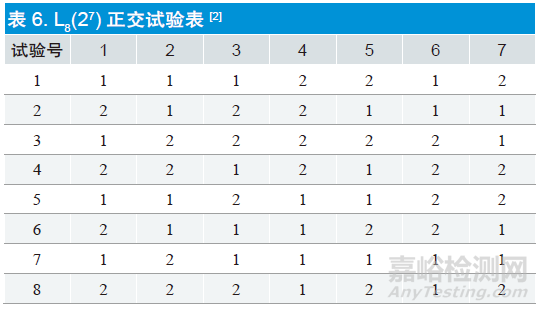

見表6。

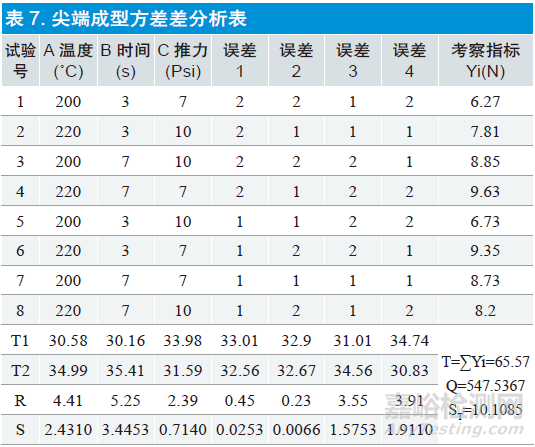

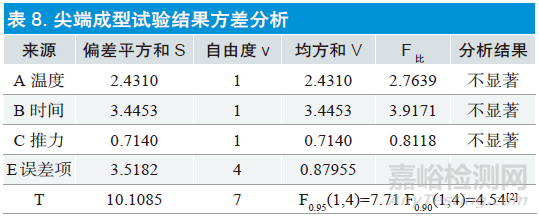

依據選擇好的正交試驗表，將因素水平填入試驗表中，按照設計好的正交試驗表進行試驗，測試，出具試驗結果。并進行方差分析。如表7、8 所示。

方差分析中每次試驗結果不同，產生波動每次試驗結果不同，產生波動，這是因?yàn)樵囼?yàn)條件不同和試驗中存在誤差，總偏差平方和是用來描述這種波動的，計算公式為公式1：

式中n 代表試驗次數；T代表試驗結果的總和；Yi 代表試驗結果。

各影響因素的偏差平方和Sj的計算公式為公式2 ：

式中Tij 代表第j 列第i 水平對應的數據和；q 代表該列水

平數。

誤差的偏差平方和Se的計算公式為公式3 ：

式中Sj代表各誤差項的偏差平方和。

在方差分析中總自由度v 等于總的試驗數減1，各個影響因素的自由度等于水平數減1，誤差項自由度為總的自由度減所有影響因素的自由度和。各項均方和V等于各項偏方和除以各項自由度。F比等于各個影響因素的均方和除以誤差項的均方和。

經查文獻，F(xiàn)0.95(1,4)=7.71 F0.90(1,4)=4.54，此次試驗的三個影響因素的F比小于這兩個數值，說明尖端工藝選取的三個參數對尖端拉力這個考察指標都不是強相關影響因素。

通過極差分析得到溫度、時間、推力對考察指標的影響因素為時間>溫度>推力。最優組合為A2B2C2。通過對試驗結果方差分析，時間、溫度及推力對考察指標的影響都不是顯著因素。還需要重新尋找對連接牢固度有影響的試驗條件。經過大量數據推斷，尖端熔頭的材料選擇對熔頭的黏接力有直接影響關系。對此次試驗進行了優化試驗。

2.7 優化試驗

通過對尖端熔頭設備的參數驗證，得知推力對熔頭黏接力影響最小，在節省成本的原則下，設定設備的推力為7Psi。

在此基礎上對材料的種類進行優化選擇，軟管材料選擇了PEBAX 5533+BaSO4（30%）。再次通過正交試驗，驗證軟管材料對熔頭黏接力的影響程度。

2.8 試驗分析

選擇新材料試驗結果如表9 所示。

通過表9 極差分析得到材料類型的極差很大，對熔頭斷裂力影響很大。

2.9 結論

①溫度、時間、推力、材料類型對產品尖端斷裂力的影響程度順序?yàn)椴牧项愋?gt;時間>溫度>推力。

② 最優的尖端成型參數是材料類型為PEBAX5533+BaSO4（30%），溫度為220?C，時間是7s，推力是7Psi。尖端成型設備上參數是工藝結果考察指標的弱相關因素，結合設備參數對資源成本的影響，在制定工藝作業指導書時，將設備參數定為區間段，如加工溫度為200~220?C，時間設置為7~11s，推力設置為7~13Psi。材料類型是尖端黏接力的強相關因素，在工藝流程中需要嚴格把控材料類型。

2.10 確認驗證

對2.9 中結論進行驗證確認，選取四因素三水平試驗設計表格（誤差項不顯示），試驗數據如表10 所示。

表10 看到，在設置的范圍之內，產品尖端黏接力其尖端熔頭拉力均在17N以上，滿足產品性能需求，驗證了正交試驗設計分析結果的有效性。

3.小結

應用正交試驗設計中極差分析和方差分析方法，確定了對醫用導管尖端黏接力影響的關鍵因素，并確定了溫度、推力、時間和材料種類對醫用導管尖端黏接力的影響順序，驗證并確定了最佳的醫用導管尖端成型工藝參數窗口，并通過實際參數測試驗證了正交試驗設計分析結果的有效性。本次案例將正交試驗設計的思路與分析方法成功應用在醫療器械產品設計和開發過程中，保證設計和開發過程中工藝參數能滿足產品質量需求，避免醫療器械不良品現象，節約資源成本，符合《醫療器械生產質量管理規范》（總局公告2014年第64 號）中設計開發階段要求。

參考文獻

[1] 汪仁官. 設計和生產中的質量管理——關于田口玄一博士的管理思想和方法[J]. 數理統計與管理,1982,1(3):17-21.

[2] 梁國明.ISO9000 族標準常用統計技術方法43 種[M]. 北京: 中國標準出版社出版,2011:78-90.

[3] Montgomery DC. Design and analysis of experiments [M].New York: Wiley,1984:1-14.
