傳統金相多是黑白金相，即通過化學試劑侵蝕試樣表面，使金屬表面產生凹凸不平，進而出現反光能力的差別，然后通過不同顯微組織“黑白襯度”的不同來顯示材料微觀組織的形貌特征，這容易導致那些反光能力相近的不同顯微組織被忽略，也因襯度不足，不利于計算各相顯微組織所占比例，不能滿足金相定量化研究的需求；而彩色金相技術，因其艷麗的色彩，鮮明的襯度，可大大提高金相鑒別能力，更加能夠?qū)︼@微組織進行直觀反映，清晰可靠，可有力彌補傳統黑白金相在顯微組織定量分析中的不足，故彩色金相在冶金行業中越來越受到重視。

本文闡述了彩色金相顯示原理及其在金相顯微組織分析研究中的應用，并通過與傳統黑白金相對比，進一步說明了彩色金相的優勢，為廣大研發人員提供參考。

彩色金相相關知識點

彩色金相，主要是指用化學或物理的方法，在金屬材料試樣拋光面上形成一層特殊性質的薄膜，然后利用入射光的多重反射和干涉現象顯示顯微組織，從而根據顏色襯度及顯微組織形貌來鑒別各種合金相。

彩色金相常用的侵蝕方法有化學染色法、熱染色法、陽極化法、干涉蒸發膜真空沉積法、中性活化離子濺射法、恒電位法等。以上方法中化學染色法因其可操作性強、試驗方法簡單等，在鑄鐵、碳鋼、合金鋼及有色金屬中應用較為廣泛。

化學染色法主要是將試樣浸入化學試劑中，使二者充分接觸，試樣表面發生化學反應，從而在試樣表面形成一層厚度不一的干涉膜。但因試樣中顯微組織的不同及相同組織晶粒取向的不同，故形成的干涉膜呈現的顏色不同，據此進行試樣顯微組織不同相的鑒別。針對不同試樣，配置成分及含量與試樣耐蝕性相匹配的侵蝕劑，在化學染色法中至關重要。合適的侵蝕劑有利于通過與試樣表面的化學反應，在試樣表面形成干涉膜，否則不利于形膜，或形膜完成但侵蝕時間不合適，在侵蝕過程中干涉膜又遭到破壞，不利于后期觀察。

彩色金相在顯微組織分析中的應用

雙相鋼顯微組織包括鐵素體、貝氏體和馬氏體復合相，而各相所占面積分?jǐn)?shù)對材料力學性能有較大影響，各相顯微組織含量的檢測對調整生產工藝參數具有指導意義。傳統金相為黑白金相，侵蝕劑一般為4％(體積分?jǐn)?shù)，下同)硝酸酒精溶液，獲得的雙相鋼顯微組織中鐵素體呈現白色，貝氏體和馬氏體及殘余奧氏體皆呈黑色。因貝氏體和馬氏體及殘余奧氏體在形態上十分接近，顏色均為黑色，故對二者進行區分存在較大困難，更不利于進行各相顯微組織含量的計算，而彩色金相技術較好地解決了該問題。

試驗材料及方法

試樣化學成分(質量分?jǐn)?shù)，％)為：0.07C，0.082Si，1.3Mn，0.018P，0.01S，0.45Cr。

生產工藝為：粗軋開軋(溫度1150℃)→ 精軋終軋(溫度810℃)→兩段冷卻(第一段終冷溫度690℃)→卷取(溫度250℃)。

對試樣取平行樣，磨、拋后一個試樣用4％硝酸酒精溶液作為侵蝕劑進行侵蝕，另一個試樣用2％(質量分?jǐn)?shù)，下同)偏重亞硫酸鈉試劑作為侵蝕劑進行侵蝕，直至侵蝕面呈淺藍色，鏡面消失。然后用蔡司LSM700激光共聚焦顯微鏡觀察試樣表面顯微組織形貌，用Pro Image軟件計量顯微組織中各相含量。

試驗結果及分析

雙相鋼試樣用4％硝酸酒精溶液侵蝕后的顯微組織形貌如圖1所示，可見其為白色基體上分布著粒狀或島狀的黑色組織。其中白色區域組織為鐵素體，黑色區域可能為貝氏體或殘余奧氏體和馬氏體，從形狀和顏色上無法將二者區分開來。

圖1 雙相鋼黑白金相顯微組織形貌

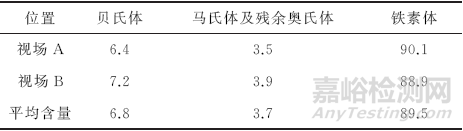

雙相鋼試樣用2％偏重亞硫酸鈉試劑侵蝕后的顯微組織形貌如圖2所示，可見鐵素體呈淺黃色，馬氏體和殘余奧氏體呈亮白色，貝氏體呈棕黑色，從顏色上即能夠區分出各相。經用Pro-Image軟件測定，2個視場各相含量見表1。

經統計，試驗雙相鋼鐵素體含量為89.5％，馬氏體和殘余奧氏體含量為3.7％，貝氏體含量為6.8％。

簾線鋼因其具有較高的抗拉強度、延伸率、斷面收縮率等力學性能，被廣泛應用于建筑、橋梁及汽車行業中。因其顯微組織中索氏體與珠光體含量及分布均對材料力學性能有較大影響，故成為衡量材料力學性能好壞的一個重要指標。力學性能較好的鋼樣顯微組織中，索氏體團面積相對較大，珠光體團面積則相對較小，且片層間距較小，呈細片狀珠光體，分布彌散。一般來說，簾線鋼抗拉強度隨著索氏體含量的增加而增加，準確測定簾線鋼中索氏體和珠光體含量(一般在500倍下)具有重要作用。

試驗材料及方法

選取72A簾線鋼進行試驗，其化學成分(質量分?jǐn)?shù)，％)為：0.72C，0.53Mn，0.257Si，0.0036S，0.0075P和少量的銅、鋁、鈦、鉻等。 取兩個?6.5mm圓柱狀試樣，磨、拋后一個試樣用4％硝酸酒精溶液作為侵蝕劑進行侵蝕，另一個試樣用2％偏重亞硫酸鈉試劑作為侵蝕劑進行侵蝕，直至侵蝕面呈淺藍色，鏡面消失。然后用蔡司LSM700激光共聚焦顯微鏡觀察其表面顯微組織形貌，用Pro Image軟件計量組織中各相顯微組織的含量。

試驗結果及分析

簾線鋼試樣用4％硝酸酒精溶液侵蝕后的顯微組織形貌如圖3所示，可見組織呈現黑、白、灰3種顏色，較細片層珠光體不能被很好地區分辨別。因在黑白金相中，部分索氏體呈亮白色，珠光體顏色也呈亮白色，二者在顏色上十分接近，軟件不能將二者區別開來，故不能準確計算兩相含量。另外，部分片層間距較細的珠光體顏色較深，在黑白金相中不易被識別。

雙相鋼試樣用2％偏重亞硫酸鈉試劑侵蝕后的顯微組織形貌如圖4所示，可見彩色金相下珠光體呈亮白色，索氏體呈藍、黑、棕、灰白等色，二者對比度明顯，且珠光體組織一目了然，即使較細片層珠光體，因其鮮明的對比度，也很容易識別。

用Pro Image軟件分別計量簾線鋼試樣4處視場在黑白金相和彩色金相下的索氏體和珠光體含量，結果見表2。

表2 簾線鋼各相含量(面積分?jǐn)?shù))

由表2可知，黑白金相下統計的索氏體含量與彩色金相下統計的偏差較大。因?yàn)楹诎捉鹣囝伾珕我唬M織對比度低，部分索氏體和珠光體都呈白色，統計軟件不能將二者區分。另外，在黑白金相下，一些片層較細的珠光體不易辨別，也加大了統計結果的不準確性。而彩色金相，顏色鮮艷，對比度強，珠光體和索氏體界限分明，有利于軟件對各相的區分和精確計量。

另外，若想得到更加精確的索氏體和珠光體含量，可以用制圖軟件(如Photoshop、美圖秀秀等)將彩色金相中全部珠光體用更加鮮明的色彩標記出來，再用Pro Image軟件計量珠光體和索氏體的含量。

結論

彩色金相色彩艷麗，顏色襯度高，可有效彌補傳統黑白金相的不足。彩色金相可用于雙相鋼馬氏體和貝氏體等組織的鑒別，馬氏體及殘余奧氏體為白色，貝氏體為棕黑色，通過彩色金相技術和Pro Image軟件可以實現雙相鋼鐵素體、馬氏體和貝氏體含量的計算，進而實現定量分析。彩色金相下，相比傳統黑白金相，72A簾線鋼索氏體和珠光體的對比度更強，有效提高二者含量計算精度。
