阻燃硅芯管的阻燃標準及檢測方法

前言

本標準參照GB/T18380.3-2001、GB/T2408-2008及美國UL94-2013標準修訂。

本標準只針對產品的阻燃性能進行檢測評級；其它指標依照相關標準執行。

本標準起草單位：荊州亮誠科技股份有限公司生產技術部。

本標準主要起草人：雷元德、班義雯、魏世雄、雷勛耀、周支昌、向勇、汪汝軍。

一、范圍

本標準規定了高密度聚乙烯阻燃硅芯管、子管的阻燃標準和測試方法。

本標準適用于地下直埋管道、光電纜保護用硅芯管、子管及配套管件。

當選定測試產品時，其阻燃等級應滿足塑料產品的厚度要求。阻燃等級必須與厚度值一起報告。

本阻燃標準分HB、V-0、V-1、V-2四個阻燃級別指標。

二、測試方法

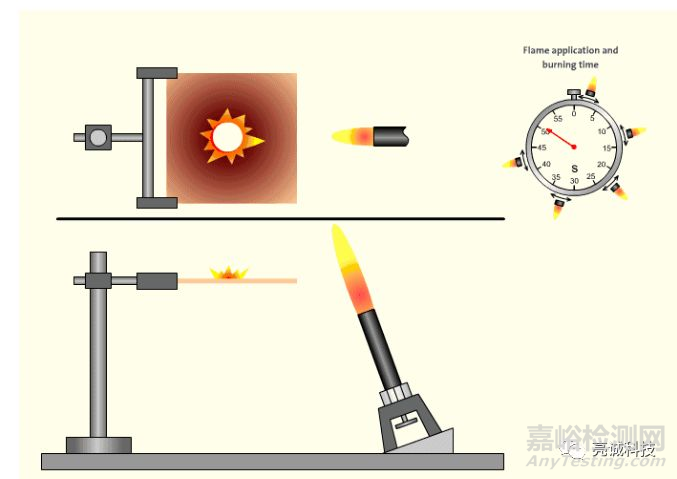

1、HB：水平阻燃測試

    HB是最低阻燃等級。試驗方法是：水平夾住試片的一端與水平成45（±2）度角，取一鐵網，水平固定在試片下方10mm出處，將本生燈（火焰高度20mm左右）成45度角移動到試片另一端接觸樣品6mm,并計時30秒后移開。等試片燒至25mm標記時，啟動另一臺計時器。若在30秒內就燒至25mm的標記時，啟動另一臺計時器，并將本生燈移開。

要求：試樣條長127—130mm，寬12.7—13mm，最大厚度12.7——13mm。試樣后端約6mm處用支架上夾具夾住。試樣前端距燈嘴9.5—10mm處，距干燥脫脂棉表面305mm。

本生燈點火10秒，然后移去火焰（離試樣至少152mm遠），記錄燃燒時間。若移去火焰后30秒熄滅，再次用本生燈點燃10秒，然后移開。記錄試樣燃燒時間和試樣熔滴情況。

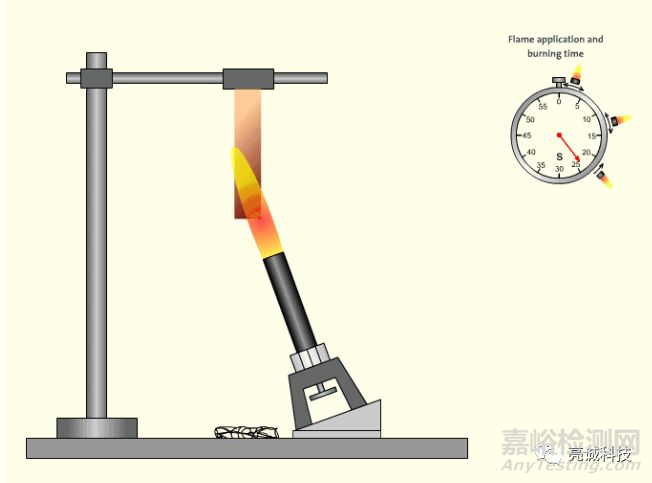

2、V級燃燒測試

 ①板狀試樣：

將本生燈保持與水平成20°角移動到試片旁。使火焰內焰尖端接觸樣品低端一邊。燃燒5秒后，移開本生燈，5秒后再燒，重復5次后記錄火焰燃燒和熄滅時間。

     ②棒狀試樣：

  將試片夾具或制具水平固定，將本生燈以水平成20度移動到試片下方，火焰內焰尖端接觸樣品低端中心點燃5秒，移開本生燈。重復5次，在第五次后移開，觀察記錄試樣破損情況。

三、阻燃等級判定條件

1、水平燃燒判定條件

2、垂直燃燒判定條件

四、阻燃樣品的等級判定：

   1. HB:對于3—13mm厚度的樣品，燃燒速度小于40mm/min,小于3mm厚的樣品，燃燒速度小于70mm/min，或者在100mm的標志前熄滅。

   2.V-2:對樣品進行兩次共10秒的燃燒測試后，火焰在60秒內熄滅，可以有燃燒物滴落。

   3.V-1：對樣品進行兩次共10秒的燃燒測試后，火焰在60秒內熄滅，不可有燃燒物滴落。

   4.V-0：對樣品進行兩次共10秒的燃燒測試后，火焰在30秒內熄滅，不可有燃燒物滴落。
