我國已將電動汽車為主的新能源汽車產業列入七大戰略性新興產業之一，科技部的電動汽車“十三五”規劃力爭到2020年實現各類電動汽車的產業化。電動汽車的“油箱”——動力電池起著舉足輕重的作用。電池的成本、比能量、循環壽命、安全性和可靠性等是影響電動汽車發展的重要因素，純電動汽車電池的測試及其標準都將是至關重要的。



一、電性能測試



電性能是衡量一個電池或者電池組工作性能的最重要的指標，電性能測試則是判斷電池或電池組是否能達到要求的工作狀態的必要條件之一。





1

測試項目





一般純電動汽車電池是能量型應用（BEV），電性能項目考核重點是電池的基本電性能，一方面用于產品選型、配組和設計開發，另一方面用于產品性能的橫向比較，促進整車篩選、匹配及應用。

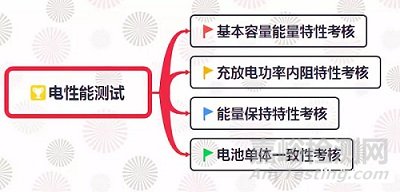

總體而言，電池基本電性能測試評價主要分為4個部分：

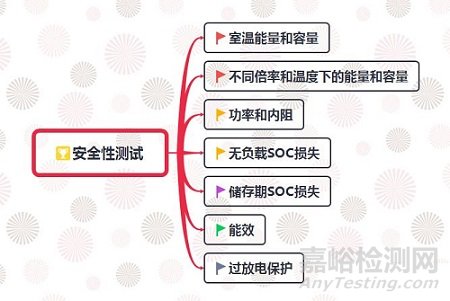

安全性測試具體為以下幾個項目：





2

試驗方法



2014年1月全國標準化技術委員會在電動車輛標準審查會上審核通過了前兩部分標《電動汽車用鋰離子動力蓄電池包和系統測試規程——第1部分：高功率應用》與《電動汽車用鋰離子動力蓄電池包和系統測試規程——第2部分：高能量應用》。此外，還有《電動汽車用動力蓄電池電性能要求及試驗方法》也已發布。以下是部分電性能試驗方法：

1）充電試驗

實驗前準備：室溫下，蓄電池模塊先以1I₁(A)電流放電至任一單體蓄電池電壓達到放電終止電壓。擱置1h(或企業提供的不高于1h的擱置時間)，然后按企業提供的充電方法進行充電，若企業未提供充電方法，則依據以下方法充電：

A. 對于理離子蓄電池

以1I₁(A)電流恒流充電至企業技術條件中規定的充電終止電壓時轉恒壓充電，至充電電流降0.05(A)時停止充電，若充電過程中有單體蓄電他電壓超過充電終止電壓0.1V時則停止充電。充電后擱置1h（或企業提供的不高于1h的摘置時間）。

B. 對于金屬氫化物鎳蓄電池

以1I₁(A)電流恒流充電1h，然后再以0.2(A)充電1h，充電后靜置1h(或企業提供的不高于1h的靜置時間)。

2）標準循環壽命試驗

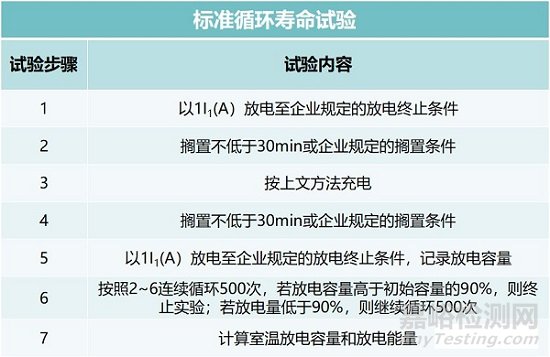

標準循環壽命試驗步驟及內容如下：

3）室溫倍率充放電性能試驗

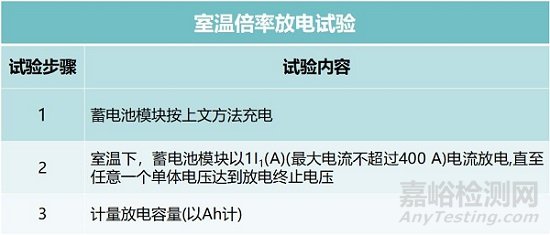

室溫倍率充放電性能試驗如下：

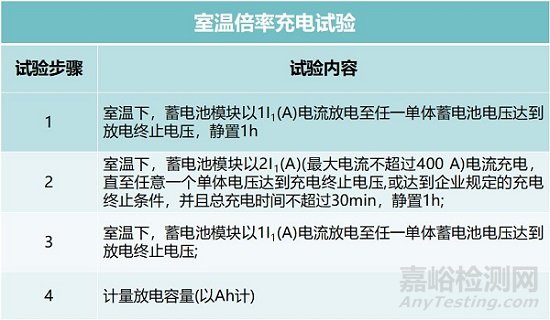

室溫下的充電試驗是先將電池按照放電步驟進行放電，然后再進行充電實驗。

4）比功率測試試驗

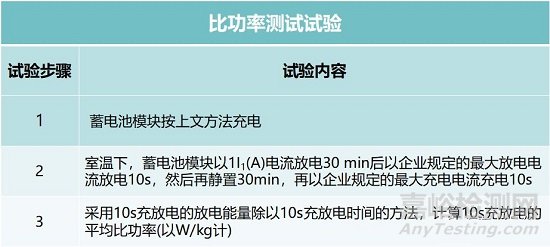

比功率測試試驗步驟及內容如下：



3

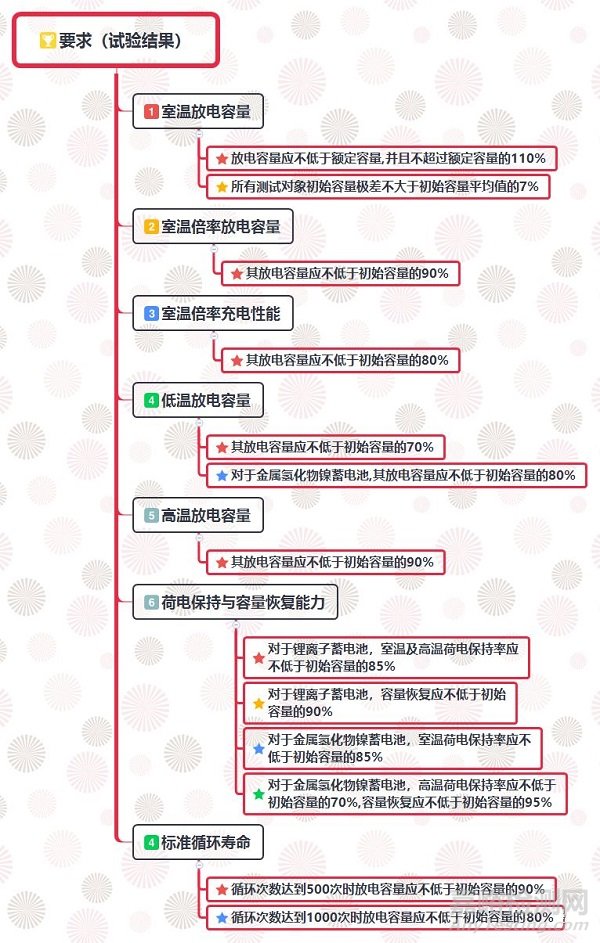

試驗要求









二、安全性測試



安全性測試是對純電動汽車電池的安全性的檢測。電池包處于不同的外界環境，其電性能和穩定性都會發生改變，要確保電池的安全工作，不造成損失，必須對電池包進行安全性測試。

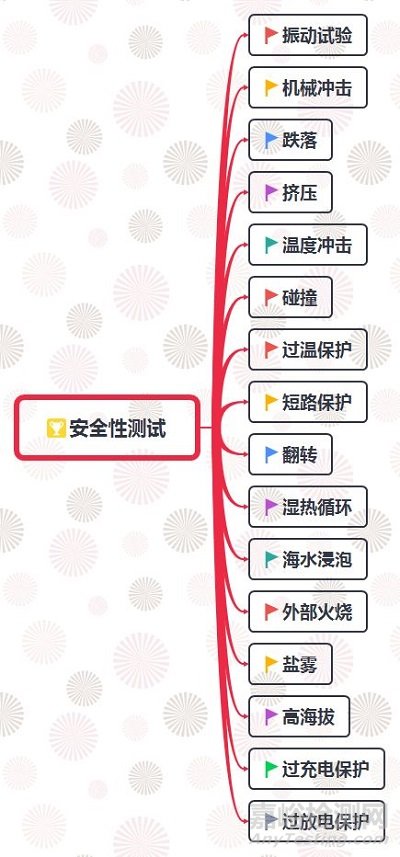

眾多的安全性能測試實驗保證了電池包在各種極端環境下的正常穩定工作，進而使整車的安全性和適應性達到實際行車要求。安全性能測試試驗項目如下圖：



1

振動試驗

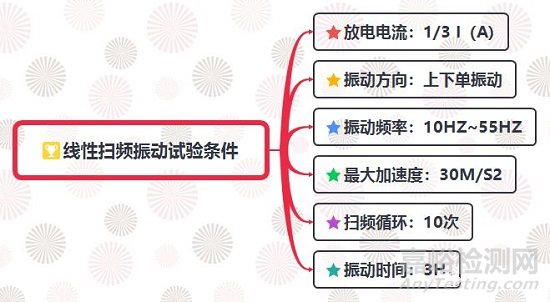

振動試驗的條件如下：

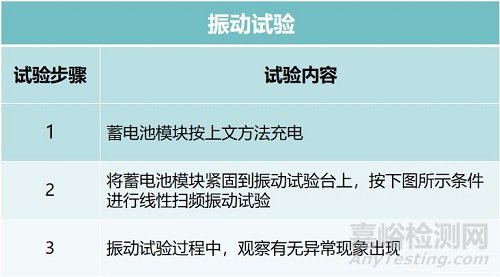

振動試驗的步驟及內容如下：



振動試驗要求：

1）測試過程中，蓄電池包或系統的最小監控單元無電壓銳變(電壓差的絕對值不大于0.15 V)，蓄電池包或系統保持連接可靠、結構完好，蓄電池包或系統無泄漏、外殼破裂、著火或爆炸等現象。試驗后的絕緣電阻值不小于100Ω/V。

2）蓄電池包或系統的電子裝置：試驗過程中，連接可靠，結構完好，無裝機松動，且試驗后狀態參數測量精度滿足原始參數要求。





2

模擬碰撞實驗

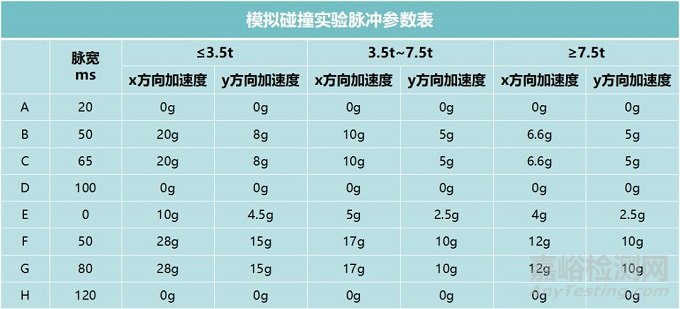

測試對象為蓄電池包或系統。測試對象水平安裝在帶有支架的臺車上，根據測試對象的使用環境給臺車施加下表和下圖中規定的脈沖(汽車行駛方向?yàn)閤軸，另一垂直于行駛方向的水平方向?yàn)閥軸)，觀察2h。



碰撞試驗要求：

1）蓄電池包或系統無泄漏、外殼破裂、著火或爆炸等現象；

2）試驗后的絕緣電阻值不小于100Ω/V。





3

濕熱循環試驗

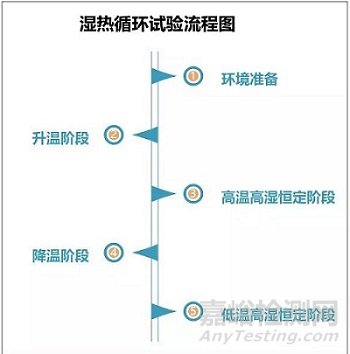

濕熱循環試驗流程如下圖所示：





1）環境準備

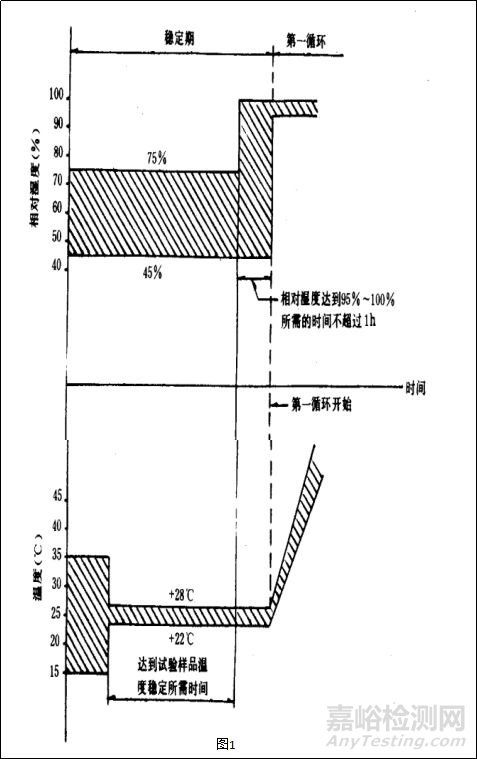

按下圖1的規定，使工作空間內的溫度在24 h內循環變化。





2）升溫階段

在3±0.5h內，將工作空間的溫度連續升至80℃，升溫速率應限定在圖2的陰影范圍內。

在該階段,除最后15 min相對濕度可不低于90%外，其余時間的相對濕度都應不低于95%，以便使試驗樣品產生凝露。

3）高溫高濕恒定階段

將工作空間的溫度維持在40±2℃(或55±2℃)的范圍內，直到從升溫階段開始算起滿12±0.5h為止。

在該階段，除最初和最后15min相對濕度應不低于90%外，其余時間均應為93±3%。

4）降溫階段

將工作空間的溫度在3至6h內由40±2℃(或55±2℃)降至25±3℃。降溫速率應限定在下圖2規定的陰影范圍內。

在該階段，相對濕度有兩種變化方式：

變化1：除最初15 min相對濕度應不低于90%外，其余時間均應不低于95%。

變化2：允許相對濕度不低于85%。



5）低溫高濕恒定階段

將工作空間的溫度維持在25±3℃，相對濕度應不低于95%，直至從升溫階段開始算起滿24h為止。

其中最高溫度+80℃，循環次數5次。室溫下觀察2h。

濕熱試驗要求：

蓄電池包或系統無泄漏、外殼破裂、著火或爆炸等現象。試驗后30min內的絕緣電阻值不小于100Ω/V。





4

過熱保護試驗



測試時測試對象中所有控制系統處于工作狀態。測試溫度為測試對象最高工作溫度，以測試對象允許的最大持續充放電電流進行充放電試驗，直至電池管理系統起作用，或達到以下條件時停止試驗：

1）超過最高工作溫度10 C；

2）在1 h內最高溫度變化值小于4 C；

3）出現其他意外情況；

過溫保護試驗要求：

蓄電池包或系統無泄漏、外殼破裂、著火或爆炸等現象。試驗后30min內的絕緣電阻值不小于100Ω/V。





5

短路保護試驗



1）測試對象為蓄電池系統；

2）測試對象的所有控制系統應處于工作狀態；

3）將測試對象的接線端短路10min；

4）短路電阻不大于20mΩ，由雙方共同商定。觀察2h。

短路保護試驗要求：

保護裝置起作用蓄電池包或系統無泄漏、外殼破裂、著火或爆炸等現象。試驗后30min內的絕緣電阻值不小于100Ω/V。





6

過充放電保護實驗

1）測試對象為蓄電池系統；

2）測試中測試對象中所有控制系統應處于工作狀態；

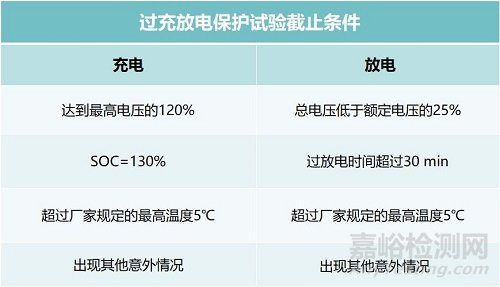

3）標準放電至放電截止條件，繼續以1C(不超過400 A)放電(充電時，充電電流倍率為1C或者有雙方協定），直至電池管理系統起作用；或達到下表?xiàng)l件時停止實驗；

4）試驗后，觀察2 h。

過充放電保護試驗要求：

電池管理系統起作用，蓄電池系統無外殼破裂、著火或爆炸等現象。試驗后的絕緣電阻值不小于100Ω/V。





三、國家電動汽車電池標準



電動汽車早期的發展過程中，國內的動力電池標準還存在標準體系覆蓋面不廣、與國內市場形勢不適應、標準的可操作性與有效性不強和檢測標準偏低等不足。動力電池系統GB或GB/T國家標準的缺失在一定程度上造成了行業的良莠不齊和魚龍混雜現象。

隨著2015年新版GB/T國家推薦標準的陸續發布，我國電動汽車產業圍繞動力電池系統已基本上構建了較完整的標準體系，形成了行業的準入門檻，有利于行業的規范發展和優勝劣汰。

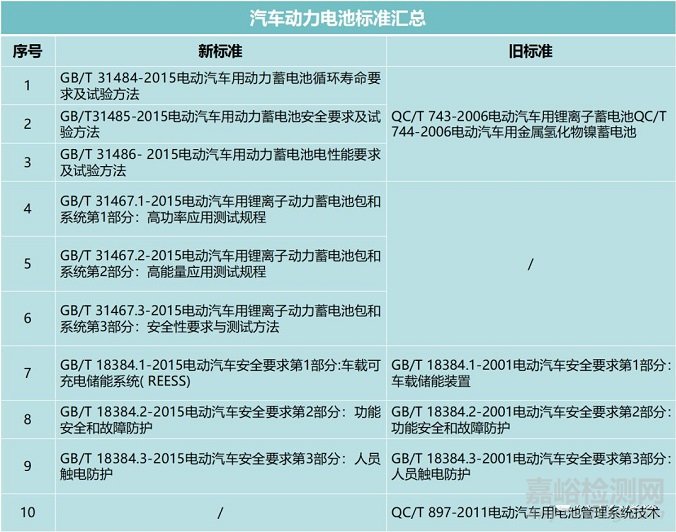

電動汽車動力電池標準匯總?cè)缦卤硭荆?/span>





目前的國家標準《電動汽車用鋰離子動力蓄電池包和系統測試規程》共3部分，對應參考ISO-12405系列標準，分別為高功率應用、高能量應用和安全要求，是鋰離子電池包和電池系統的基本性能、安全及可靠性測試方法標準。其中基本性能測試規定了測試方法，基本性能測試包括預處理循環、標準循環、容量和能量測試、功功率和內阻測試、無負載容量損失、能量效率以及循環壽命測試；安全及可靠性測試對測試方法和要求進行了規定，包括振動、機械沖擊、跌落、模擬碰撞、擠壓、溫度沖擊等。新標準的實施，對整個電動汽車電池行業的進步起到了十分積極的作用。



四、結語



國內外動力蓄電池測試標準法規體系已經初步形成，標準測試評價方法也趨于統一，但是還存在諸多不足，今后動力蓄電池標準法規發展需要在各個方面進行突破和創新。

此外，目前我國在動力蓄電池回收和梯次利用等方面的標準還仍未有建樹。因此，制定全面的電池回收標準和梯次利用標準是促進電動汽車健康發展的當務之急。
