GB4824騷擾特性 限值和測量方法 進行分組、分類和測試
|
無線電 業務保護 |
輻射騷擾限值 |
除36.201.1a）1）-3）規定的設備外，其他設備和系統應根據GB4824工業、科學和醫療(ISM)射頻設備 騷擾特性 限值和測量方法 進行分組、分類和測試 |
|
傳導騷擾限值 |
|
GB4824設備的分組與分類 |
分組 |
1組：本標準范圍內除2組設備外的其他設備 |
例：心電圖和心磁圖設備和系統、超聲診斷設備、脈沖血氧計、輸液泵、體外碎石設備 |
|
2組：包括以電磁輻射、感性和（或）容性耦合形式，有意產生并使用或僅使用9kHz~400GHz頻段內射頻能量的，所有用于材料處理或檢驗/分析目的的所有工科醫射頻設備。 |
例：磁共振成像系統、透熱療法設備（短波、超短波、微波治療設備）、熱療設備、高頻手術設備和系統 |
||
|
分類 |
A類：非家用和不直接連接到住宅低壓供電網設施中使用的設備。 |
||
|
B類：家用和直接連接到住宅低壓供電網設施中使用的設備。 |
|||
|
受試設備（EUT）發射限值根據分類、分類而定。 |
|||
例：GB4824中騷擾限值
|
1組設備電磁輻射騷擾限值 |
|||
|
頻段/MHz |
騷擾限值/dB(μV/m) |
||
|
在試驗場 |
在現場 |
||
|
1組A類設備測量距離10m |
1組B類設備測量距離10m |
1組A類設備 測量距離30m(距指設備所在建筑物外墻的距離） |
|
|
0.15~30 |
在考慮中 |
在考慮中 |
在考慮中 |
|
30~230 |
40 |
30 |
30 |
|
230~1000 |
47 |
37 |
37 |
|
在試驗場測量時，A類設備電源端子騷擾電壓限值 |
||||||
|
頻段/MHz |
A類設備限值/dB(μV) |
|||||
|
1組 |
2組 |
2組a |
||||
|
準峰值 |
平均值 |
準峰值 |
平均值 |
準峰值 |
平均值 |
|
|
0.15~0.5 |
79 |
66 |
100 |
90 |
130 |
120 |
|
0.50~5 |
73 |
60 |
86 |
76 |
125 |
115 |
|
5~30 |
73 |
60 |
90~70隨頻率對數線性減小 |
80~60隨頻率對數線性減小 |
115 |
105 |
|
注：應注意滿足漏電流的要求。 |
||||||
|
A電流大于100A/相，使用電壓探頭或適當的V型網格（LISN或AMN） |
||||||
一、輻射發射項目測試（GB4824)
|
測試方法 |
用天線接收受試設備（EUT）通過空間傳播的騷擾輻射場強。天線接收到的總場強為直達波和反射波的矢量和。接收到的場強由天線轉換為電壓，饋送至測量接收機進行測量。 |
|
在RE測試中，天線的高度（1~4m）、天線的極化方向（水平和垂直）以及轉臺的角度360°都需要不斷改變，以求檢測到設備輻射的最大點。 |
|
|
EUT布置 |
系統按產生最大騷擾的方式布置。 選擇不同的工作模式，尋找最大值。 臺式EUT放置在80cm桌面，落地式設備放置在地面，保證設備與地面絕緣。 按實際工作條件連接電纜（預留接口需連接線纜），必要時增加負載和模擬器。 |
|

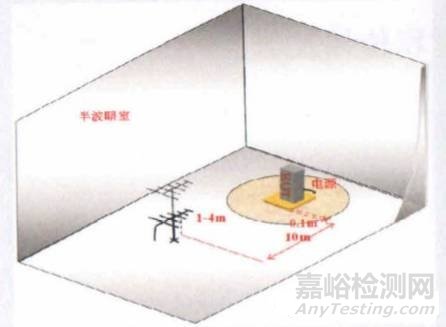

試驗 布置圖 |
|
二、傳導發射項目測試（GB4824)
|
測量方法 |
測量EUT沿著電源線向電網發射的騷擾電壓，測量頻率為150kHz~30kHz，測量一般在屏蔽室內進行。目的是不影響連接到同一電源網絡的其他設備正常工作。測量時需要在電網和EUT之間插入一個人工電源網絡（AMN）。 |
|
EUT布置 |
選擇不同的工作模式，尋找最大值。 一般情況，臺式EUT放置在80cm桌面，落地式設備放置在地面，保證設備與地面的絕緣，離接地板40cm，EUT界面離AMN 80cm。 按實際工作條件連接電纜（預留接口需連接線纜），必要時增加負載和模擬器。 |
|
試驗 布置圖 |
|
三、諧波電流項目測試(GB17625.1)
|
諧波電流 |
供電網絡中的諧波電流，指的是頻率為供電網絡基波頻率整數倍（倍數大于1）的正弦波電流分量。例如供電電網為50Hz的正弦波，2次諧波為100Hz，3次諧波為150Hz。 諧波次數：2≤n≤40 |
|
存在原因 |
當設備含有非線性元件（如整流器、開關電源、電子熒光燈等）時，輸入的正弦電壓波形經過非線性元件后，波形發射畸變，電流波形隨之畸變，該畸變的電流波形分解成和各次諧波分量后，經電源線注入電網。 |
|
主要影響 |
1電纜和傳輸線上流過不提供有效功率的電流，產生浪費的熱。 2使三相供電系統中的零線電流增大，容易使零線過載 3引起電壓失真，降低負載的功率因素，使接在同一網絡的電容器和電極產生熱、降低輸出、并增加噪音 4對接在同一網絡中的其他設備產生電磁干擾。 |
|
適用要求 |
每相額定輸入電流小于等于16A且預期與公共電網連接的設備和系統，應符合GB17625.1中諧波失真的限值要求。 如果設備或系統既有長期又有瞬時電流額定值，則應使用兩個額定值中較高的來確定是否適用GB17625.1 |
|
測量電路 示意圖 |
|
四、電壓的波動和閃爍項目測試(GB17625.2)
|
存在原因 |
日常生活中越來越多的電器的使用，特別是有自動控制通斷的設備的使用，使電網負荷頻繁變化，引起電網電壓產生波動，進而使接在同一網絡的照明設備的亮度發生變化。 |
|
主要影響 |
閃爍容易使人煩惱，特別對癲癇病人的健康特別有害。 |
|
適用要求 |
適用于每相輸入電流等于或小于16A，打算連接到相電壓為220V至250V、頻率為50Hz的公用低壓供電系統，并且無條件連接的電氣和電子設備。 每相額定輸入電流小于等于16A且預期與公共電網連接的設備和系統，應符合GB17625.2中關于電壓的波動和閃爍的要求。 如果設備或系統既有長期又有瞬時電流額定值，則應使用兩個額定值中較高的來確定是否適用GB17625.2 |
|
測量電路示意圖 |
|
