涂料缺陷（Paint Defects）

十三、霧影（Haze）

1．描述（Description）：

根據(jù)GB/T5206-2015/IS0 4618:2014 《色漆和清漆術(shù)語和定義》 2.137 霧影 haze：霧影是指高光或透明涂層呈現(xiàn)出乳白色乳光的現(xiàn)象。

霧影主要表現(xiàn)為涂層表面由于瑞利散射現(xiàn)象①（Rayleigh scattering）和米氏散射現(xiàn)象②（Mie scattering）的存在，在特定光線（尤其是斜射光或反射光）下呈現(xiàn)出類似薄霧、朦朧或渾濁的視覺效果。根據(jù)位置的不同，可以分為高光涂層霧影和透明涂層霧影兩類：針對于高光涂層，霧影破壞了高光涂層應(yīng)有的均勻光澤和鏡面感（如圖1所示）；針對于透明涂層，霧影通常不涉及明顯的異物，只是涂膜本身不夠通透，有點類似透過磨砂玻璃看物體。霧影缺陷涂膜表面可能光滑平整，通常并不會導(dǎo)致涂層性能（如耐腐蝕性、附著力）的顯著下降，但會嚴(yán)重影響產(chǎn)品的美觀度和市場價值。

圖1 涂料表面霧影缺陷圖

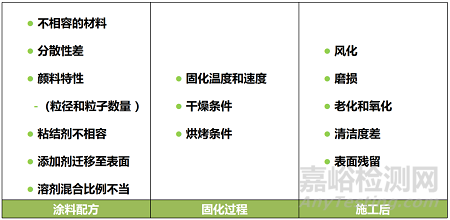

2．可能原因（Probable Causes）:

3．預(yù)防措施（Prevention）:

a. 優(yōu)化涂料性能與調(diào)配：

使用高效分散劑，通過砂磨機(jī)或球磨機(jī)將顏料顆粒分散至規(guī)定粒徑（通常＜5μm），并在調(diào)配后通過濾網(wǎng)過濾，去除團(tuán)聚顆粒和雜質(zhì)；在混合樹脂和溶劑前，通過小樣試驗確認(rèn)兩者的相容性（如觀察是否分層、沉淀），避免使用不匹配的材料；涂料應(yīng)密封儲存于陰涼干燥處，避免水分、灰塵混入；使用前需充分?jǐn)嚢瑁_保成分均勻；

b. 規(guī)范施工過程

根據(jù)涂料類型調(diào)整噴槍壓力、噴嘴大小和噴涂距離，確保漆霧霧化均勻，濕膜厚度一致。保持施工環(huán)境清潔，控制好相對濕度、溫度，若濕度超標(biāo)，可通過除濕機(jī)或升溫降低濕度；噴槍移動速度保持均勻，相鄰噴涂幅重疊 50%，避免局部堆積或漏噴；

c. 加強(qiáng)基材預(yù)處理

通過溶劑擦拭、噴砂或磷化處理，去除基材表面的油污、銹跡和雜質(zhì)，確保表面潔凈度達(dá)到國家標(biāo)準(zhǔn)；根據(jù)涂料要求對基材進(jìn)行打磨，確保表面粗糙度均勻，避免局部過粗或過光滑；

d. 嚴(yán)格控制干燥與固化條件

避免干燥過快；根據(jù)涂料類型控制固化溫度和時間等。

4．修復(fù)方法（Repair）:

a.  輕度霧影（表面略朦朧）：用精細(xì)砂紙輕輕打磨表面，去除表層不平整的微觀結(jié)構(gòu)；用專用清潔劑（如異丙醇）擦拭，去除打磨殘留的粉末和油污；采用鏡面拋光（配合羊毛輪+拋光蠟），通過物理研磨讓表面更光滑，減少光散射；

b. 中度霧影（局部模糊）：確認(rèn)是否因涂層厚度不均導(dǎo)致；對缺陷區(qū)域進(jìn)行局部脫漆；

c. 重度霧影（大面積渾濁）：需徹底脫漆后重新施工，同時排查涂料本身質(zhì)量（如顏料分散度、樹脂相容性），更換合格涂料。

5．專業(yè)名詞解析（Interpretation of Professional Terms）:

① 瑞利散射現(xiàn)象（Rayleigh scattering）

瑞利散射是英國物理學(xué)家瑞利（Lord Rayleigh）于19世紀(jì)提出的光學(xué)現(xiàn)象，當(dāng)光遇到直徑遠(yuǎn)小于其波長的微小粒子（通常小于波長的1/10）時，光線會被粒子向各個方向散射。其核心特征是：

a. 粒子尺寸要求：散射粒子的直徑需遠(yuǎn)小于入射光的波長（可見光波長范圍為 400-700 nm，因此粒子直徑通常＜50 nm）；

b. 散射強(qiáng)度與波長的關(guān)系：散射光的強(qiáng)度與入射光波長的四次方成反比，即短波長光（如藍(lán)光、紫光）的散射強(qiáng)度遠(yuǎn)大于長波長光（如紅光、橙光）；

最經(jīng)典的瑞利散射現(xiàn)象是天空呈現(xiàn)藍(lán)色（如圖2所示），地球大氣層中充滿了氮氣（N2）、氧氣（O2）等氣體分子，其直徑約為0.1 nm，遠(yuǎn)小于可見光的波長（400-700 nm），滿足瑞利散射的條件（散射顆粒尺寸＜0.1λ），瑞利散射的強(qiáng)度與波長密切相關(guān)，短波長的藍(lán)光、紫光被散射得最劇烈，同時由于人眼的視覺系統(tǒng)對藍(lán)光的敏感度遠(yuǎn)高于紫光，因此天空在人眼中呈現(xiàn)藍(lán)色。

圖2 藍(lán)天白云散射示意圖

② 米氏散射（Mie scattering）

若涂層中微小顆粒尺寸增大（接近或超過可見光波長，如 50-1000 nm），散射類型會轉(zhuǎn)為米氏散射（Mie scattering），此時散射強(qiáng)度對波長的依賴性減弱，霧影可能呈現(xiàn)更“渾濁”或“發(fā)白”的效果（而非朦朧感）；

a.最顆粒尺寸要求：散射顆粒的直徑與入射光波長相當(dāng)或更大（通常為 50nm-10μm，可見光波長為 400-700nm）；

b.散射強(qiáng)度與波長的關(guān)系：散射光強(qiáng)度對波長的依賴性較弱幾乎對所有波長的可見光（紅、綠、藍(lán)）散射強(qiáng)度相近。因此，米氏散射通常呈現(xiàn)“白色”或“淡灰色”的散射光；

c.散射方向：散射光具有明顯的前向散射特征（即散射光主要集中在與入射光方向一致或接近的方向），且前向散射強(qiáng)度遠(yuǎn)大于后向散射（與瑞利散射的各向同性分布不同）。顆粒尺寸越大，前向散射的集中性越顯著。

最經(jīng)典的瑞利散射現(xiàn)象是白云，云是由大量微小的水滴（直徑約1-100 μm）或冰晶（形狀不規(guī)則，尺寸類似）組成的集合體。這些顆粒的尺寸遠(yuǎn)大于可見光的波長（400-700 nm），且與波長處于同一數(shù)量級（或更大），滿足米氏散射的核心條件——散射顆粒尺寸接近或大于入射光波長。米氏散射的散射強(qiáng)度對波長的依賴性很弱。散射光中各種波長的強(qiáng)度差異較小，幾乎所有可見光波長都被均勻地散射，這些被散射的所有波長光混合在一起，就形成了人眼感知到的“白色”（太陽光本身是白色，散射后保留了這種混合特性）。

因此，在涂料行業(yè)中，瑞利散射主導(dǎo)的霧影缺陷更偏向“柔和的朦朧”，而米氏散射主導(dǎo)的霧影缺陷可能導(dǎo)致更明顯的，尤其是在透明涂層中產(chǎn)生類似白云感覺的“白濁”。
