一、簡介

名稱：保險絲也被稱為電流保險絲。

保險絲也被稱為電流保險絲，IEC127標準將它定義為“熔斷體（fuse-link)”。熔斷體是由電阻率比較大而熔點較低的銀銅合金制成的導線。若電路中正確地安置了保險絲，那么，保險絲就會在電流異常升高到一定的高度和熱度的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。  百多年前由愛迪生發明的保險絲用于保護當時昂貴的白熾燈，隨著時代的發展，保險絲保護電子/電力設備不受過電流/過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。

作用：主要是起過載保護作用。在電路中正確安置保險絲，當電流或者溫度異常升高到一定限制時，保險絲會熔斷熔絲，切斷電流，進而保護整個電路安全。

應用方向：保險絲與熔斷器同屬于安規器件，起到的作用也是一樣的，都是用來保護整個線路的安全，保險絲主要用于弱電產品，如充電器，電源適配器等等，而熔斷器則用于像充電柜，光伏能源等產品。

二、工作原理

  當電流流過導體時，因導體存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24 I2RT

 其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。

快速保險絲熔斷過程

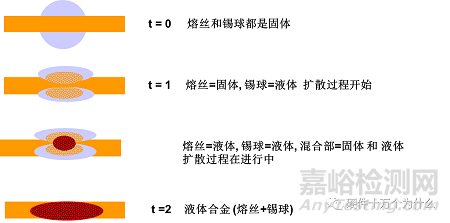

延時保險絲熔斷過程

·在高過載時，慢熔斷保險絲的動作原理和快速保險絲一樣，因為沒有時間用來開始擴散的過程.

–  高過載系指4In和更高的過載電流.

·擴散在 150-170°C 時開始. 慢熔斷保險絲的熔絲不應長時間工作在150°C 以上，以防止老化.

·雖然沒有錫球 / 鍍復，快速動作保險絲不允許長時間在175-225°C 以上使用.

   - 熔絲材料的氧化.

    - 材料性質的改變.

三、基本結構

一般保險絲由三個部分組成：一是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能的小且要一致，最重要的是熔斷特性要一致；二是電極部分，它是熔體與電路聯接的重要部件，它必須有好的導電性，不應產生明顯的安裝接觸電阻；三是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。

四、保險絲的選型要素

確認電流：保險絲的額定電流在25℃時，運行上是代表性地降低25%，避免“我能拯救地球”。例如，某保險絲的額定電流是10A，通常建議在周圍溫度25℃時運行電流不超過7.5A。

首先，確定實際產品的額定工作電流a，a/0.75就是保險絲的額定電流。

 也可參考產品實際輸入電流的1.5-2.0倍選擇保險絲的額定電流。

確認耐壓：要大于或等于有效的電路電壓。一般常用規格為250V AC。

確認安規認證：IEC、UL、CSA、TUV、CCC

·IEC 127 第 2 部分 ,規格單1,2,3,4,5,6

    - 管狀保險絲

·IEC 127 第 3 部分+am 1. 規格單1,2,3,4

   – 微型保險絲

·UL 248-14 （=以前的 UL198G)

·UL 列名:

–完全按照UL的標準做的保險絲

·UL 認可:

對于沒有現行的UL標準的保險絲

  - 符號制造廠商規格的保險絲.

  - 遵守IEC60127等等規格的保險絲.

對于兩大規范保險絲的測試的探究.

·UMF * (通用的模塊化保險絲).

–第一種IEC和UL標準通用的保險絲

    - IEC 127 第 4 部分

表面安裝和穿孔式保險絲

確認電氣特性：F（快熔）、T（慢熔）、自恢復，此處需要結合產品實際的應用環境進行選型，包括浪涌（雷擊）抗擾度Surge、輸入沖擊電流的相關指標。具體可結合保險絲規格書的電流和時間曲線進行選型，一般開關電源中的保險為慢熔型。（提醒：需要重點考慮單一脈沖能量是否小于保險絲的單一脈沖能量）

·慢熔斷: (延時型，抗浪涌）

    - 在高過流時，保險絲動作較慢.

    - 保險絲上標有 T.

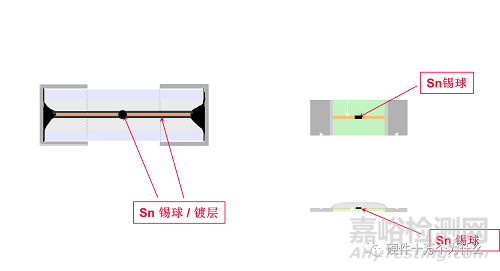

    - 慢熔斷保險絲上含有錫球或鍍層.

·快速動作:

-在高過流時，保險絲動作較快.

-保險絲上標有F.

確認工作溫度范圍：實際產品的應用溫度范圍。保險絲的工作溫度范圍不應小于實際產品應用溫度范圍。

確認封裝：結合產品的體積，工藝、安規距離、成本等，選擇最合適的保險絲。特別是保險絲前和保險絲后的電氣間隙和爬電距離，都需要滿足基本絕緣。

PCB板注意事項：需要做認證的產品，需要將保險絲的規格（額定工作電壓和額定工作電流）印在PCB上，無認證要求的產品，最好也同步以上。

五、分類
