選擇顆粒濃度有兩種方法。第一種是檢查懸浮液，選擇從清澈到略微渾濁的懸浮液。這種方法被稱為“目測法”。第二種方法是測量一系列懸浮液的尺寸，并繪制測量尺寸隨顆粒濃度的變化曲線。然后選擇測量尺寸不隨濃度變化的濃度范圍。需要注意的是，在此類研究中，濃度是按指數(shù)變化而非線性變化的。也就是說，濃度序列應(yīng)為2、4、8、16……的形式，而不是2、4、6、8……。在處理未知的納米顆粒系統(tǒng)進(jìn)行動(dòng)態(tài)光散射尺寸測量時(shí)，通常首先采用目測法。一旦確定了大致濃度范圍，濃度研究就會(huì)變得顯著更簡單和快速。

以下是針對兩種大小顆粒系統(tǒng)的研究結(jié)果。一種顆粒的平均尺寸約為1000納米，另一種顆粒的平均尺寸約為36納米（真正的納米顆粒）。下面展示了懸浮液在樣品池中的照片，以展示外觀良好的懸浮液是什么樣的。這些照片可用于指導(dǎo)目測法的實(shí)施。同時(shí)還展示了濃度研究的結(jié)果，以演示如何實(shí)施此類研究。

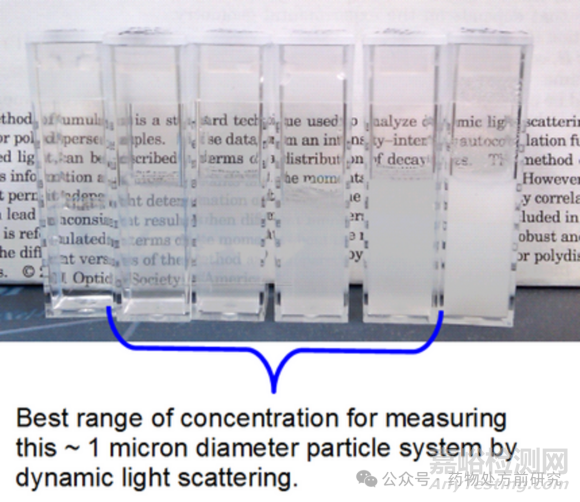

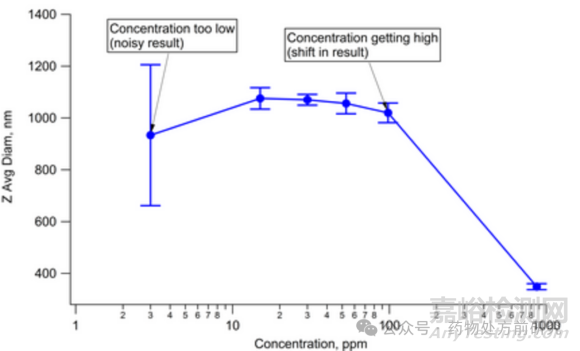

第一個(gè)研究針對的是平均顆粒尺寸約為1微米的樣品。在下面的照片中，看到了一系列濁度逐漸增加的懸浮液，標(biāo)注了能夠獲得良好測量結(jié)果的懸浮液。在下面的圖表中，展示了測量尺寸隨濃度的變化曲線。誤差條顯示了重復(fù)測量的標(biāo)準(zhǔn)偏差。在低濃度下，結(jié)果噪聲較大；在高濃度下，尺寸結(jié)果發(fā)生畸變。

對于真正納米尺度（36納米）的樣品，下圖展示了測量尺寸隨濃度的變化曲線。在高濃度下，尺寸結(jié)果同樣發(fā)生畸變。需要注意的是，對于這種納米顆粒，測量的濃度范圍遠(yuǎn)高于第一個(gè)例子中1微米顆粒的濃度范圍。實(shí)際上，最佳濃度范圍取決于顆粒的尺寸分布和散射能力。

表征未知系統(tǒng)的最佳方法是首先找到懸浮液外觀合適的濃度范圍。然后，利用這一信息指導(dǎo)濃度研究。幸運(yùn)的是，動(dòng)態(tài)光散射測量通常對濃度的敏感性不高。在上述兩個(gè)例子中，獲得良好顆粒尺寸測量結(jié)果的濃度范圍大約跨越一個(gè)數(shù)量級(jí)。對于單次測量，目測法可能已經(jīng)足夠精確。當(dāng)計(jì)劃使用DLS深入研究納米顆粒系統(tǒng)或開發(fā)質(zhì)量控制方法時(shí)，進(jìn)行濃度研究將有助于確保獲得最佳質(zhì)量的數(shù)據(jù)。
