關鍵詞：硅碳復合材料；納米材料；多孔結構；碳包覆

鋰離子電池主要往高能量密度方向發展。硅基負極材料在常溫下，與鋰合金化產生的富鋰產物 Li3.75Si 相，比容量高達 3572 mAh/g，遠高于石墨負極的理論比容量 372 mAh/g。但硅基負極材料在反復 充放電過程中，Si 與 Li3.75Si 相轉變可產生巨大的體積膨脹(約 300%)，會導致電極材料的結構性粉化、SEI膜的持續形成，最終引起容量快速下降。行業內主要通過納米化、碳包覆、造孔等技術改善硅基負極材料的性能，提高硅基電池的穩定性。

碳材料因具有良好的導電性、成本低、來源廣泛，可提升硅基材料的導電性和表面穩定性，被優先用于硅基負極的性能改善添加劑，硅碳材料是硅基負極的主流發展方向。碳包覆可提高硅基材料表面的穩定性，但對硅體積膨脹的抑制能力一般，不能解決硅體積膨脹問題。因此，為提升硅基材料的穩定性，還需進行多孔結構構造。球磨是一種已工業化制備納米材料的方法，把球磨獲得的漿料，根據復合材料設計需求，可添加不同的添加劑或材料組成部分，經各種漿料均勻分散，對獲得的漿料進行噴霧干燥。在瞬間干燥的過程中，漿料中的納米顆粒和其他組分會自發形成多孔的結構特征。本文采用可工業化的、環境友好的球磨和噴霧干燥技術，制備多孔硅基材料。

通過調控硅納米材料的形貌和分布特征，也可提高硅基材料的性能。當前已有各種形貌和分布特征的硅基材料被制備出來，如硅納米棒、多孔石墨鑲嵌納米硅、碳球內分布納米硅、硅/石墨烯陣列多孔結構等。在相同的尺度下，與納米顆粒相比，納米片能夠更好地抑制體積膨脹帶來的粉碎問題，并且材料的壓實密度更高，納米片的無序堆積還可以形成多孔結構，進硅負極交流群，請加微信：shimobang。為硅材料的體積膨脹提供緩沖空間。碳納米管(CNT)的引入，除了可提高材料的導電性外，由于其具有一維的形貌特征，還可促進材料多孔結構的形成。尚未發現由硅納米片和CNT共同構筑的多孔結構的報道。本文采用可工業化的球磨、研磨分散、噴霧干燥、碳預包覆和煅燒的方法，并在制備過程中引入多孔促進劑，制備出由硅納米片和 CNT 自組裝形成的多孔硅基負極材料，制備過程簡單、環境友好，無廢液廢渣產生。對硅基材料進行碳包覆的文獻報道眾多，但對包覆的效果較少深入討論。本文采用瀝青作為碳源，考察液相包覆和固相包覆兩種碳包覆方法，對包覆效果和硅基負極材料性能的影響。

1. 實驗

1.1 材料制備

多孔硅碳復合材料的制備主要包括球磨、研磨分散、噴霧干燥、碳預包覆和碳化五個步驟。首先稱取初始硅粉(國產，99.99% 純度)500 g，加入異丙醇 2000 g，進行濕法球磨，球磨轉速2 000 r/min，球磨時間 24 h，獲得納米級硅漿料。將獲得的硅漿料轉移 到分散中轉罐中，按照硅∶石墨(上海產，電池級)∶碳納米管(天津產，電池級)∶聚乙烯吡咯烷酮(天津產，分析純)=40∶60∶1.5∶2 的質量比，進行投料，采用異丙醇調節固含量，固含量設計為15%，進行研磨分散，分散轉速3500 r/min，時間為 4h。另對比一組不添加 CNT 的漿料，其他投料相同。再把獲得的分散 漿料轉移到噴霧干燥上料罐內，采用氮?dú)獗Ｗo(hù)的氛圍，進行噴霧干燥，進出口溫度分別為 180 和 90℃。之后進行兩種碳包覆對比，分別為固相包覆和液相包覆。固相包覆方法為：把噴霧干燥粉料，混合 20% 的瀝青粉料(韓國產，D50為5 μm)，在機械混料機混合 10 min，混合速度 2000 r/min，獲得預包覆粉料。液相包覆方法為：把噴霧干燥粉料，按照固含 55% 的比例，加入到溶解有粉料20%的瀝青的二甲苯溶液(天津產，分析純)，真空攪拌均勻。在85℃真空烤箱烘烤4h，投入機械混料機進行混料，混合速度2000 r/min，混合時間 10 min，獲得預包覆粉料。最后，把預包覆的粉料，進行氮?dú)夥諊碌幕剞D(zhuǎn)窯煅燒，升溫速率5℃/min，先在550℃恒溫保持2h，后繼續升溫到800℃，恒溫2h，然后自然冷卻到 100℃ 以下，出料，獲得硅碳復合材料。

1.2 表征手段

采用粒徑測試儀(型號 Mastersizer 2000 版，英國造)分析材料的粒徑分布。對各步驟獲得的粉體進行掃描電子顯微鏡(型號 Regulus8220，日本造)測試，以考察粉體的形貌和尺寸。采用 X 射線粉末衍射分析儀(型號 D8 ADVANCE，德國造)分析材料的物相結構，采用能譜分析材料的元素組成。對獲得的硅碳復合材料進行型號為 CR2032 的扣式半電池制作，硅碳∶SP∶CNT∶CMC∶SBR 的質量比為 92∶2∶2∶1.5∶2.5。對電極為金屬鋰片，電解液為商業電解液(型號 1901，韓國產)，采用 Celgard 2320 隔膜，充放電電壓范圍為 0.005～1.5 V，充放電電流為 0.1 C(1C =1A)， 放電截止電流為0.05 C。

為進一步考察硅碳復合材料的性能，進行疊片小軟包電池 408595 制作。正極采用 NCM811(湖南產，電池級)，負極石墨摻 8% 的硅碳材料。正極漿料配方為 96%NCM811、1.2% 聚偏氟乙烯(PVDF)、2% 導電劑SP，0.8%CNT，采用 NMP為分散劑；負極漿料配方為 96% 的復合負極材料、1.3%CMC、1.5%SBR 1.2%CNT，采用水為分散劑。經攪拌、涂布、輥壓、裁切、疊片、極耳焊接、封裝、烘烤、注液、化成和分容，制備得到 408595 疊片小軟包電池，額定容量均為 3 Ah。進行 0.2C、0.5C、1C、2C 和 3C 的倍率性能和 0.5C 充 1C 放的循環性能測試，充放電電壓范圍為 2.8～4.2 V，恒流恒壓充電，截止電流為0.5C。

2. 結果與討論

對初始硅粉進行掃描電子顯微鏡(SEM)考察，硅粉呈不規則的顆粒狀，粒徑小于 2μm，如圖 1(a)所 示。球磨后，硅粉的尺寸明顯減小，為 100 nm 左右 [圖 1(b)]，粒徑測試顯示球磨后硅粉的 D50為 110 nm，D90為 175 nm。細致考察球磨后的硅粉形貌，呈片狀結構(后文從截面 SEM 進一步驗證片狀結構的形成)。因此，粒徑測試獲得的 D90數據，進硅負極交流群，請加微信：shimobang。應為納米片的長度尺寸。結合 SEM 結果，可判斷獲得的納米片至少在一個維度下，尺寸小于硅粉在充放電時的破碎臨界值150 nm。片狀形貌的形成，主要是由于晶體硅各晶面具有不同的解離能，其中硅的{111}面擁有比{100}和{110}晶面更低的解離能。因此，該晶面更容易被球磨減薄，最終形成片狀結構。片狀的結構有利于疏松結構的堆積，為硅的體積膨脹預留空間，提高材料的穩定性。

對含納米硅、CNT 和石墨的漿料進行噴霧，對噴霧前后的粉料進行 SEM 考察，結果見圖 2。噴霧前加入的石墨基體為典型的片狀結構，尺寸為5～20 μm [圖 2(a)]。石墨的粒徑分布測試顯示 D50 為 15μm。噴霧后獲得的粉料呈類球形的形貌[圖 2(b)]，可見噴霧后石墨被包覆層包覆。粒徑測試噴霧后粉料的 D50為 26.2 μm。對二次顆粒的形貌特征進行 SEM 觀察，呈現由納米材料堆積的疏松多孔結構的特征[圖 2(c)]，多孔結構為硅納米片和 CNT 相互交織而成[圖 2(d)]，測試比表面積(BET)高達 53.3 m2/g。因此，經噴霧后，硅納米片和CNT自組裝形成多孔結構。

對多孔層進行液相碳包覆處理，加入碳包覆前驅 體瀝青和碳化后，進行 SEM 考察，結果見圖 3。碳預包覆后，二次顆粒表面變得光滑，明顯有一層包覆層，并且包覆完整，如圖 3(a)和所示。碳化后，表面包 覆層均保持良好的包覆狀態[圖 3(c)]。此外，考察截面 SEM 圖，含條形狀納米顆粒[圖 3(d)]，對應納米片的形貌特征，進一步驗證了球磨后形成硅納米片。并且，圖 3(d)顯示部分納米片之間有填充物，這主要是由于采用液相包覆的方法，瀝青溶液會滲透到材料內部，使內部的硅納米片表面獲得碳包覆保護層。因此，采用液相包覆，除了獲得二次顆粒包覆效果外，還可以獲得一次顆粒包覆的雙重碳包覆的效果。對碳化粉體進行BET測試，測試結果為22.3 m2/g。

對碳化后的粉體進行截面能譜分析(EDS)，結果見圖 4(a)，微米級的內核為 C 成分，對應石墨基體，外層的包覆層含硅和氧。為進一步考察硅的結構，進行 X 射線衍射(XRD)測試，結果見圖 4(b)，材料主要為石墨和單晶硅的組成，無明顯氧化硅特征，說明能 譜測試的氧成分主要來自于硅表面的自然氧化。該硅碳復合材料記為S1。

對制備的硅碳材料S1進行扣式半電池制作和充放電測試，首次充放電曲線見圖 5，可逆比容量為 1000.8 mAh/g，首次循環效率高達 93.9%，高于大部分文獻報道的不進行預鋰化硅基材料的首效。高的首效，表明制備的硅碳復合材料穩定性高。為驗證多孔結構、導電網絡和碳包覆對硅碳材料穩定性的影響，進行不添加 CNT 和不進行一次碳包覆的兩種硅碳材料制備。

不添加 CNT 的硅碳復合材料，其碳化粉料的形貌見圖 6。液相包覆和碳化后，圖 6(a)中二次顆粒表 面可明顯看到有一層包覆層。碳化后材料的截面 SEM 見圖 6(b)，硅納米片的堆積，本身具有多孔特征，測試 BET 為 16.6 m2/g。但相比有 CNT 的情況[如圖 3(d)所示，其碳化粉體 BET 測試為 22.3 m2/g]，其內部納米硅的堆積緊密度更高，說明添加 CNT 可促進多孔結構的形成。另外，該材料沒有由 CNT 構筑的立體導電網絡。該硅碳復合材料記為S2。

采用固相碳包覆制備的硅碳復合材料的形貌特征見圖 7，碳化后，表面有明顯的包覆層，如圖 7(a)所示。圖 7(b)顯示，截面有條形的納米顆粒，對應納米片的形貌特征。納米片的堆積，形成多孔結構。內部納米片表面無明顯填充物，說明固相碳包覆只形成多孔結構的碳包覆層，無內部對硅納米片的包覆層。該硅碳復合材料記為S3。

對S2和S3進行扣式半電池充放電測試，S2的比容量和首效分別為 1120.2 mAh/g和84.8%，S3 的比容量和首效分別為 882.5 mAh/g 和82.9%，固相包覆的 S3 樣品比容量和首效最低，說明只進行多孔結構的碳包覆，不進行內部硅納米片的碳包覆，不能充分發揮硅基材料的比容量，不能對硅基材料的表面進行保護。無 CNT 的S2樣品，首效也低于含CNT的硅碳復合材料，說明在具有良好包覆層的基礎上，導電網絡和更高程度的多孔結構有利于硅碳材料充放電效率的提升。

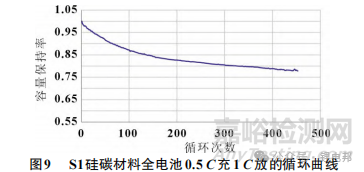

對 S1 硅碳材料進行小軟包全電池制作，考察倍率性能和循環性能。放電倍率曲線見圖 8(a)，0.2C、0.5C、1C、2C 和 3C 放電容量分別為 2.970、2.999、2.920、2.176 和 1.021 Ah，1C 放電率高達 98.3%，但2 C的放電率下降到73.3%，3C放電率進一步下降到 34.4%。進硅負極交流群，請加微信：shimobang。在充電倍率上，0.2C、0.5C、1C、2C 和 3C 充電容量分別為 3.186、3.182、3.081、2.686 和 2.289 Ah，1C 充電率為 96.7%，2C 的充電率仍然達到 84.3%。但是，觀察圖 8(b)充電曲線，2C 充電平臺已顯著大于 1C 的充電平臺，并且其恒壓充電容量已占大部分(55%)，表明 2C 充電電池極化已很大。該硅碳材料在 1C 的充放電性能表現良好，但更高倍率性能的發揮，還需進一步改善材料的結構特點。如圖 9 所示，循環450次，容量保持率78%，表現出較好的循環性能。

對循環前后極片的表面狀態進行 SEM 考察，結果見圖 10。循環前，石墨和硅碳材料表面清晰[圖 10(a)]；循環后，表面明顯產生一層包覆層[圖 10(b)]，為厚的 SEI 膜。SEI 膜粗糙度高，消耗的活性鋰高，這對循環性能是不利的。因此，促使形成光滑的 SEI 膜(如進行人工 SEI 膜構筑、添加合適電解液添加劑等)，可提升循環性能。對循環后的硅碳顆粒進行截面 SEM 觀察[圖 10(c)]，發現原來?xiàng)l形的硅納米顆粒變粗，并且多孔結構基本消除，這主要是由于硅碳材料在循環過程中不斷發生體積膨脹和收縮的結果。因此，多孔結構還需進一步增強，為硅基材料的體積膨脹提供足夠的緩沖空間。

3. 結論

本文基于硅基負極材料存在的體積膨脹、導電性差和界面穩定性差的問題，進行針對性改善，從硅的納米片形貌塑造、多孔結構構造、導電網絡構筑和整個二次顆粒的完整碳包覆，整體上來改善硅基負極材料的穩定性。硅納米片的堆積，本身可形成多孔的結構。CNT 的引入，會進一步促進多孔結構的形成。液相包覆比固相包覆制備獲得的硅碳復合材料，具有雙重碳包覆效果，表現出的比容量和首效更高。此外，含CNT的硅碳復合材料，其首效高于不含 CNT 的，這主要由于更高程度的多孔結構緩解硅基材料體積膨脹的能力更強。CNT 的引入會構筑立體導電網絡，提升硅基材料的導電性，在 1C 下表現出 良好的倍率性能；且該材料表現出較好的循環性能。但該材料還需進一步加強多孔結構，為硅的體積膨脹提供足夠的緩沖空間，并促使形成光滑致密的 SEI 膜，以進一步提升硅碳復合材料的循環性能。
