問:GB/T 228.1—2021標準第7章指出：“宜在試樣平行長度區域以足夠的點數測量試樣的相關尺寸。建議測量試樣橫截面積時，在試樣平行長度區域最少三個不同位置進行測量”。這里的三個不同位置如何確定？是不是在平行部分的兩端及中間部位三處各測量一次尺寸？

答:關于試樣橫截面積尺寸測量位置，國內外不同的現行拉伸試驗標準和不同年代版本的國家和ISO拉伸試驗標準的規定不盡一致，分別詳見表1和表2。

由表1可知：現行有效的國內外金屬材料拉伸試驗方法標準中，GB/T 228.1—2021明確測量平行長度區域最少三個不同位置，但未明確具體測量點；ISO 6892-1:2019及等同ISO 6892-1:2019的歐盟標準EN ISO 6892-1:2019、歐盟成員國標準（如BS EN ISO 6892-1:2019）、澳大利亞標準AS 1391:2020等都明確在平行長度中心區域測量最少3次；其他標準均明確試樣尺寸測量的三個不同位置分別為試樣平行部分的兩端及中間部位，其中JIS Z 2241:2022/AMENDMENT1:2023、HB 5143—1996、DL/T 2363—2021和GB/T 7964—2020進一步明確為標距兩端和中間三處位置。但GB/T 34505—2017、GB/T 7964—2020 和HB 5143—1996《金屬室溫拉伸試驗方法》這幾個標準均取三處橫截面積中最小者為原始橫截面積，與GB/T 228.1—2021 和ISO 6892-1:2019的要求不一致。

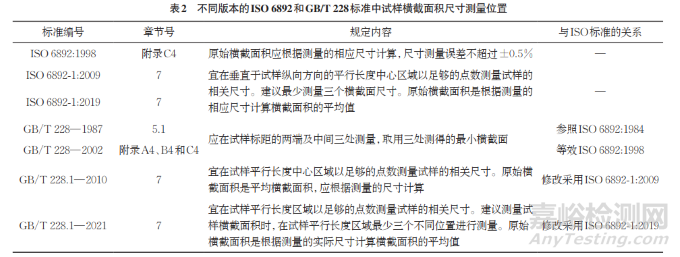

由表2可知：ISO 6892:1998并無試樣尺寸測量位置的具體規定，也未明確是否取平均橫截面積，ISO 6892-1:2009 和 ISO 6892-1:2019關于試樣尺寸測量位置的具體規定則完全一致。GB/T 228—1987和 GB/T 228—2002均規定：“原始橫截面積的測定應在試樣標距的兩端及中間三處測量，取用三處測得的最小橫截面積”，GB/T 228.1—2010和GB/T 228.1—2021雖然都修改采用ISO 6892-1，但都與相應的ISO標準有差異，前者測量位置相同，但遺漏了具體測量的點數，后者測量位置的規定不一致。

其實，只要完整準確研讀 GB/T 228.1—2021和 ISO 6892-1:2019 標準，問題可以迎刃而解。GB/T 228.1—2021附錄G和ISO 6892-1:2019附錄D完全一致，都規定測量尺寸應準確到±0.5%，結合GB/T 228.1—2021表G.4和ISO 6892-1:2019表D.4規定的試樣形狀公差（即沿著試樣整個平行長度橫向尺寸測量值的最大值與最小值之差）可得知，只要試樣滿足形狀公差要求，無論在平行長度區域何處測量，其平均值總是可以保證測量尺寸能準確到±0.5%。在平行部分的兩端及中間部位3處各測量一次尺寸，可同時起到驗證形狀公差是否滿足要求的作用。

GB/T 228.1—2021表 G.4（或 ISO 6892-1:2019表D.4）還有“如果試樣的公差滿足要求，原始橫截面積可以用試樣的橫向尺寸名義值計算得到，而不必通過實際測量試樣的橫向尺寸”的表述，這個表述也是建立在其規定的尺寸公差能保證用試樣的橫向尺寸名義值基本可以滿足測量尺寸能準確到±0.5%的基礎上的，如對直徑為d的圓棒試樣，當10mm<d≤18mm 時，尺寸公差為±0.05mm，此時用試樣的名義尺寸10mm和18mm時，測量尺寸可分別準確到±0.5%和±0.28%。例外情況是對于3mm≤ d<4mm和18mm≤d<20mm的圓棒試樣，由于尺寸公差分別為±0.02mm 和±0.10mm，極限情況下測量尺寸分別只能準確到±0.67%和±0.56%。

補充說明一點，雖然日本工業標準JIS Z2241:2022/AMENDMENT1:2023也是修改采用ISO 6892-1:2019，但其橫截面積尺寸測量的規定更明確具體，其在資料性附錄JB中還給出了試樣平行長度內尺寸僅測量一處的概念，即對于夾持兩端之間的橫截面積均勻，其橫截面積變化（最大值-最小值）在0.5%以內的試樣，尺寸測量位置為一處是可以接受的。表3~5分別給出了尺寸測量位置為一處的圓棒試樣、厚度小于6mm的矩形橫截面試樣和厚度不小于6mm的矩形橫截面試樣的尺寸公差（轉載JIS Z 2241:2022/AMENDMENT1:2023表JB.1至表JB.3）。

問：拉伸試樣原始橫截面積為什么有的標準取平均橫截面積（如GB/T 228.1—2021），有的標準取最小橫截面積（如GB/T 34505—2017）？

答：國外標準中拉伸試樣原始橫截面積取平均橫截面積的標準有ISO 6892-1:2019 及等同ISO 6892-1:2019 的歐盟標準EN ISO 6892-1:2019、歐盟成員國標準（如BS EN ISO 6892-1:2019）、澳大利亞標準AS 1391:2020等，這些標準均要求試樣平行長度區域橫截面積均勻，并規定了形狀公差（即沿著試樣整個平行長度橫向尺寸測量值的最大值與最小值之差），此種情況下取平均值可減小橫截面積的測量不確定度數值。而原始橫截面積取最小橫截面積的標準則都規定試樣工作部分的寬度（或直徑）從縮減部分端部（兩平行端）至中心逐漸減小，以此盡可能保證斷裂發生在標距內，如ASTM E8/E8M-24就規定每個端部的寬度（或直徑）最大可比中心寬度（或直徑）大1%，故只能取最小橫截面積。

修改采用ISO 6892-1:2019 的日本工業標準JIS Z 2241:2022/AMENDMENT1:2023較ISO標準，由于其增加了可以將試樣的平行長度內可加工成向中間逐漸變細的規定（見第6.1.2節），因此在保持ISO 6892-1:2019 取平均橫截面積的同時，增加了原始橫截面積取最小值情形的規定（見第7節中的例3）。

由表2可知：我國GB/T 228—1987 和GB/T 228—2002 標準均規定應在試樣標距的兩端及中間三處測量，取用三處測得的最小橫截面。由于拉伸試樣有尺寸公差要求，平行長度區域橫截面積變化很小，試驗過程中試樣實際斷裂處與最小橫截面處并非一一對應，故將GB/T 228.1—2010更改為與ISO 6892-1:2009標準一致，即取平均橫截面積。

GB/T 34505—2017標準5.5.6規定“為了盡可能保證斷裂發生在標距內，試樣工作部分的寬度（或直徑）可以從縮減部分的端部（兩平行端）至中心逐漸減小，但每個端部的寬度（或直徑）不應大于中心寬度（或直徑）的1%”，故原始橫截面積取最小橫截面積。同理，GB/T 7964—2020標準的試樣制備依據GB/T 7963—2015 或ISO 2740:2009 進 行，而GB/T 7963—2015或ISO 2740:2009也是規定試樣工作部分的寬度（或直徑）從縮減部分端部（兩平行端）至中心逐漸減小，故原始橫截面積取最小橫截面積。

表1中現行有效的HB 5143—1996 取最小橫截面積的規定估計是受當時GB/T 228—1987影響，而采用與GB/T 228—1987一致的處理方式。

問：ASTM E8/E8M-24規定試樣縮減部分兩端部至中心可以逐漸減小，但每個端部的寬度（或直徑）不應大于中心寬度（或直徑）的1%，請問如何具體實施？加工端部可以與中心寬度（或直徑）一致嗎？

答：ASTM E8/E8M-24在規定“試樣縮減部分兩端部至中心可以逐漸減小”時使用的是“there may be a gradual decrease”而 不 是“there shall be a gradual decrease”，說明這個規定不是強制執行的。但考慮到ASTM E8/E8M-24規定測斷后伸長率時，斷裂處應在標距中間一半以內，且未規定可以采用移位法，為了盡可能保證斷裂發生在標距中間，建議對ASTM E8/E8M-24試樣加工成試樣縮減部分兩端部至中心逐漸減小，且每個端部的寬度（或直徑）不大于中心寬度（或直徑）的 1%，具體可通過規定端部的寬度（或直徑）和中心寬度（或直徑）的尺寸公差實施，如對12.5mm的標準拉伸試樣，可規定中心寬度（或直徑）為，端部的寬度（或直徑）為，由此可實現試樣縮減部分兩端部至中心可以逐漸減小，且每個端部的寬度（或直徑）不大于中心寬度（或直徑）的 1%。ASTM E8/E8M-24 建議通過數控機床進行加工。
