機械密封技術條件是設計、制造、驗收、使用和訂貨時必須了解的內容，所以，各國都有機械密封的技術標準.例如，西德DIN 24960,  VDMA 24960,  VDMA 24297，日本JIS B2405，英國BS 5257和美國API 610等有關機械密封的標準、規范。我國也有泵用機械密封標準JB1472-75和釜用機械密封標準HG 5-748-78, HG 5-751~756-78。除此之外，各國還有一些與機械密封有關的標準、規范，如摩擦副材料、密封圈、彈簧等標準。

最近我國陸續制訂有關機械密封技術條件的標準，如:"JB4127-85，機械密封技術條件”，“ZB J22 005一88輕型機械密封技術條件"和“釜用機械密封技術條件”(此項由化工部擬訂)。，

通常認為，專業技術標準大體上反映各國的產品質量水平.不過在標準中規定的一些要求，只是一般原則而已，不可能非常具體，而技術條件(或技術要求)則比標準要具體得多，更切合實用.

引進的機械密封除了在主機數據表中有少量說明和一張簡單的裝配圖外，沒有詳細的技術要求，有時在設備操作維護手冊中帶有簡要的安裝和維護說明。因?yàn)橥馍淌怯卯a(chǎn)品樣本介紹機械密封的型號規格和應用范圍，偶而有幾個配合尺寸公差，并無詳細的質量要求.所以，用戶只能按照訂貨合同及外商所在國的有關機械密封標準來評定機械密封質量。

在國外制造廠檢驗設備時，對泵用機械密封在泵的性能試驗時僅檢查密封有無泄漏和有無發熱，一般不拆檢機械密封.對釜用機械密封因攪拌器與容器多數分別制造和訂貨，只能檢測攪拌器運轉性能，不試機械密封的密封性能(機械密封的密封性能由密封制造廠在專用試驗臺上另行測試)，往往重視設備質量而容易忽視機械密封的技術要求。

機械密封主要零件的技術要求

一、摩擦副的技術要求

1.密封端面的平面度和粗糙度要求

密封端面的平面度和粗糙度根據不同密封要求，按表6-1選取.

2.靜環和動環的密封端面與輔助密封圈接觸的端面的平行度按GB1184~80《形狀和位置公差未注公差的規定》的7級公差.

3.靜環和動環與輔助密封圈接觸的表面粗糙度按JB4127-85規定不低于Ra3.2 ( D 6))，外圓或內孔尺寸公差為h8和H8.

4.靜環密封端面對靜環輔助密封圈接觸的外圓的垂直度、動環密封端面對與動環輔助密封圈接觸的內孔垂直度，均按GB1184-80的7級公差.

5.密封用氮化硅密封環、氧化鋁密封環分別按JB/JQ9012-85《機械密封用氮化硅密封環技術條件》JB/ JQ9013-85《機械密封用氧化鋁陶瓷環毛坯技術條件》的規定，密封用硬質合金密封環按ZBJ22003-88《機械密封用硬質合金密封環毛坯》的規定，密封用碳石墨密封環按ZBx x x x x一X X《機械密封用碳石墨密封環技術條件》的規定，其它材料密封環按有關標準規定.

6.石墨環、填充聚四氟乙烯環及組裝的動、靜環要做水壓檢驗，檢驗壓力:用于非平衡型機械密封的密封環為1MPa;用于平衡型機械密封的密封環為2.4MPa，持續時間為10分鐘不應有滲漏.

二、彈性元件的技術要求

1.圓柱螺旋彈簧的技術要求

機械密封用圓柱螺旋彈簧按ZBJ22004-88《機械密封用圓柱螺旋彈簧》的規定，彈簧內徑、外徑、自由高度、負荷、彈簧中心線與兩端面垂直度等公差值，原則上按GB1239-76  1級精度標準要求，個別公差值可參照Z(yǔ)BJ22004表5規定選取(根據天津克蘭密封公司經驗，國內生產的1級精度彈簧能滿足機械密封要求).機械密封用彈簧的應力

值按彈簧材料ll類選取(見第四章第五節彈簧計算).

冷卷螺旋彈簧鋼絲的直徑允許偏差按合同規定等級檢查，如合同無規定時，可參照表6-2中10~11級(h10~h11)檢查.

對于硅青銅線(GB3123-82),錫青銅線(GB3124-82).被青銅線(GB3134-82)的直允許偏差按標準規定檢查.

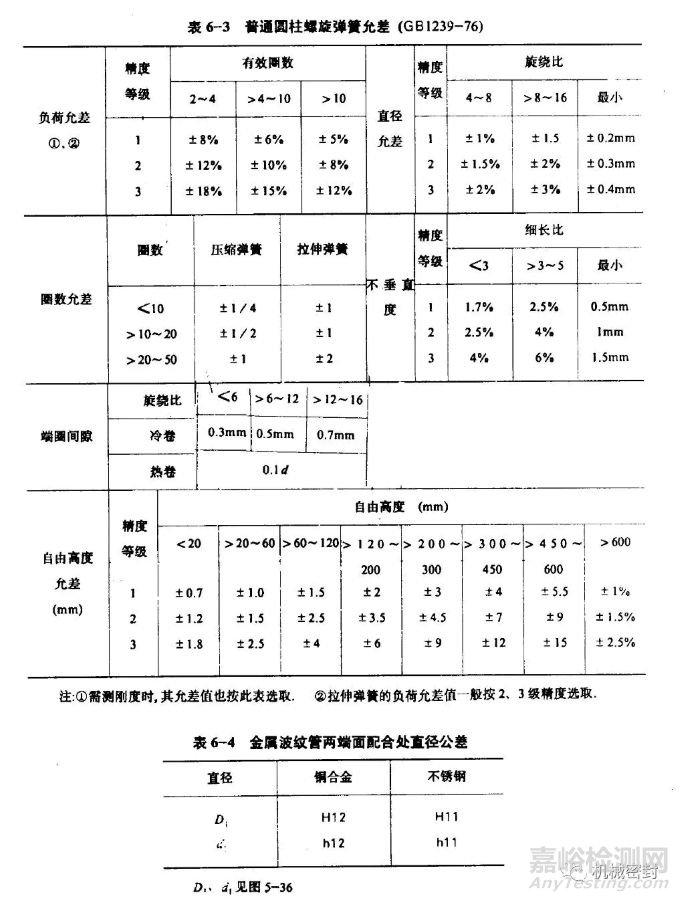

普通圓柱螺旋彈簧的允許偏差如表6-3所示.

2.金屬波紋管的技術要求

金屬波紋管是指液壓成型的金屬波紋管.

(1)表面質量

銅合金波紋管:鈍化表面或經過溫度穩定、時效后得到的均勻氧化層(暗色)表面.

不銹鋼波紋管:經過電拋光、化學拋光或溫度穩定后的正常氧化層表面.

波紋管外表面應無劃傷、裂紋、凹痕、夾雜及銹蝕等缺陷，允許有輕微的成型模分型面痕跡.

(2)波紋管的兩端面配合部分的直徑公差應符合表6-4規定，

三、輔助密封圈的技術要求

1.O形橡膠密封圈的技術要求

機械密封用O形i橡膠密封圈(橡膠材料為丁睛橡膠、乙丙橡膠、氟橡膠、硅橡膠)的技術要求按ZB J22 002一88《機械密封用O形橡膠圈》的規定.

通常認為，橡膠O形圈為保持密封又便于安裝，O形圈的內徑一般比軸徑小o.5~

1.5mm，其壓縮量在6%~10%之間。如果以O(shè)形圈在動環和靜環處的溝槽深度來計算:動環槽深應比O形圈外徑小0%~2.5%，靜環槽深應比O形圈內徑大10%~3%。

因?yàn)橄鹉zO形圈的尺寸(內徑和截面直徑)檔次較多，直徑公差范圍也寬(見表6-8)，所以在實際應用時，可參照Z(yǔ)B J22002-8表7和表8中規定的動環和靜環O形圈用溝槽型式與尺寸來選用，

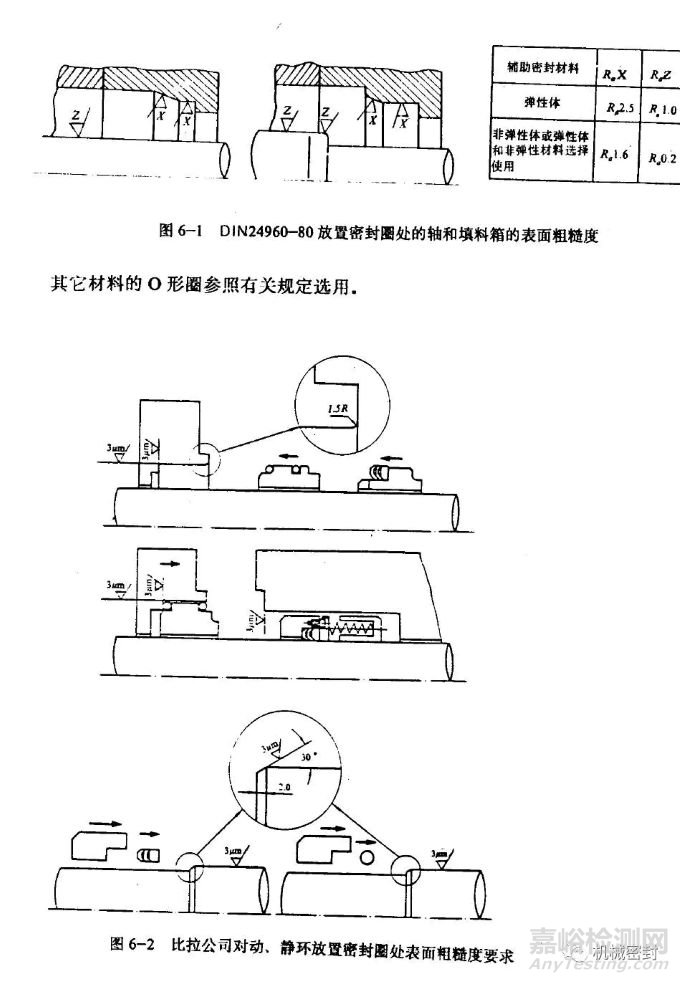

有關標準和密封公司對放置密封圈的溝槽、填料箱體、軸(或軸套)處的尺寸公差及表面粗糙度要求如表6-9、圖6-1、圖6-2所示.

2.V形密封圈的技術要求

V形密封圈是唇形密封圈的典型形式，它和O形圈一樣被廣泛采用，引進裝置的工藝泵用得更多，V形圈大多數用聚四氟乙烯材料，這樣可彌補聚四氟乙烯彈性不足的缺陷.

V形密封圈總是由V形圈加撐環(推環、壓環)兩個零件組成。在介質壓力及彈簧力作用下，撐環將v形圈的兩唇撐開，使V形圈貼緊密封面從而達到密封。用于動環時，常采用2個V形圈，并以金屬推環(壓環)代替撐環.

根據實驗，V形圈重疊數不宜超過3個，否則摩擦阻力驟增，對密封圈不利.

聚四氟乙烯V形圈的耐蝕性?xún)?yōu)良，但它受熱、壓而變形后不能恢復原狀，有冷流現象，容易磨損，熱膨脹大，為此常加人填充劑.為了減少磨損，要盡量改善與密封圈接觸處的表面粗糙度。

V形圈形狀見圖6-3,尺寸見表6-10.

機械密封的性能要求

機械密封的性能要求主要指:泄漏量、磨損量、使用壽命、靜壓試驗和運轉試驗。

因?yàn)闄C(jī)械密封的用途、型式、結構多種多樣，，機械密封的性能要求也不一致。為此，本節列舉普通離心泵用機械密封和輕型機械密封以及日本JIS B2405機械密封通則中有關機械密封的性能要求(表6-11)，供使用時參考.

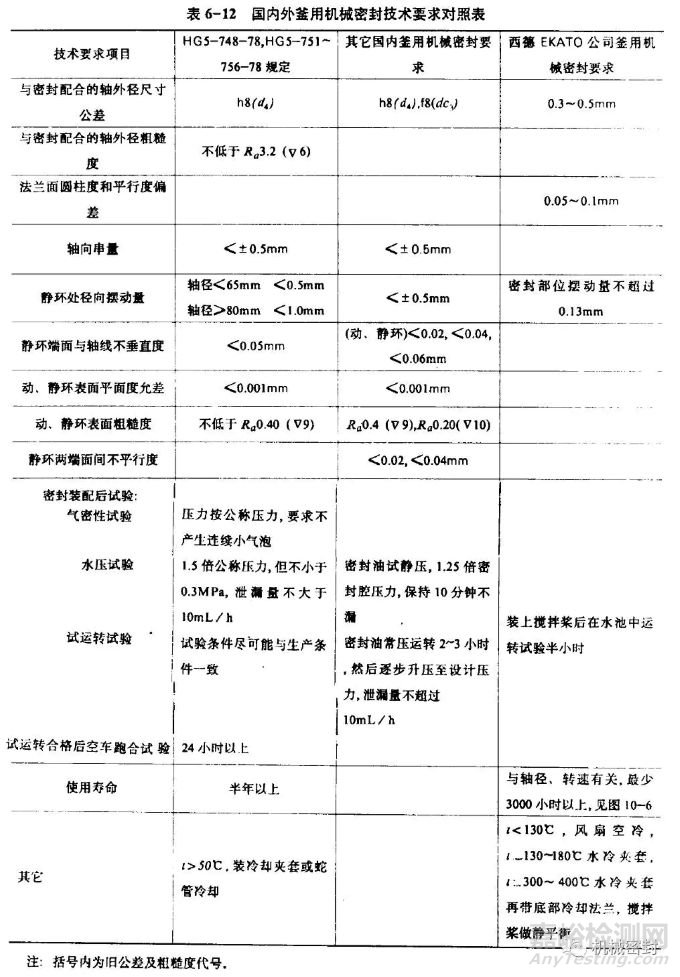

關于釜用機械密封的性能要求見表6-12.

釜用機械密封的技術要求

釜用機械密封的技術要求在新標準未頒布之前，仍按HG5-748-78,  HG5-751~756-78《釜用機械密封》中有關技術要求的規定.

由于釜用機械密封的品種不斷增加，用途也不斷擴大，原有釜用機械密封標準內容已不能滿足生產要求，有些制造廠和有關設計研究部門陸續補充一些要求，現將釜用機械密封有關的技術要求項目摘錄列于表6-12中供使用參考.

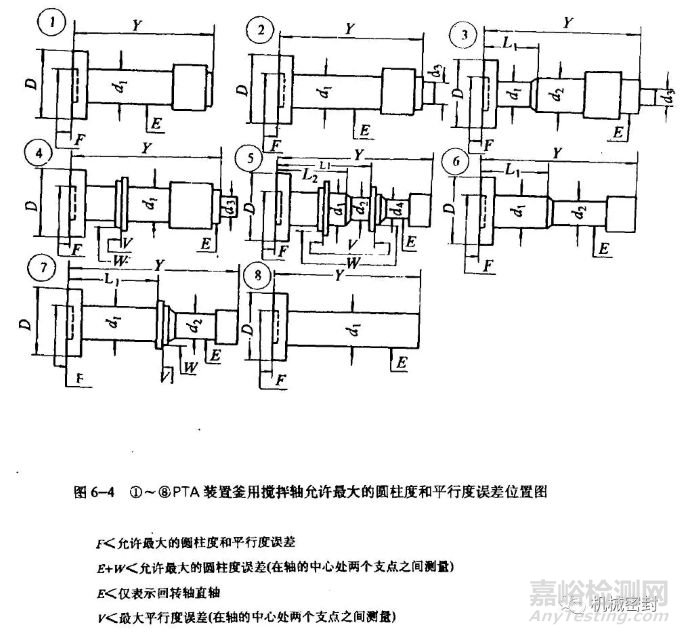

揚子石油化工公司PTA裝置應用攪拌器數量最多，所用設備也比較重要，有關PTA裝置釜用密封攪拌軸的圓柱度和平行度的允許誤差列于表6-13和圖6-4①一⑧中。
