反饋的過程

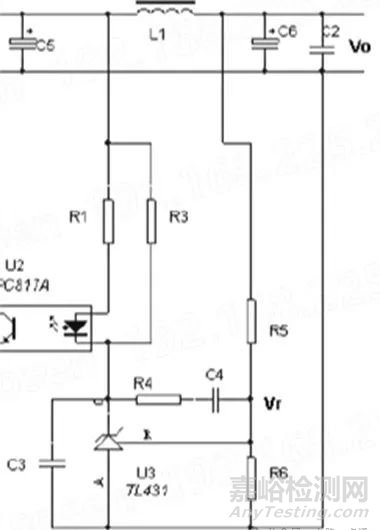

當副邊的輸出電壓升高時，TL431參考端電壓（R端）電壓也會升高，使得TL431的導通量增加，同時光耦內部的發光二極管流過的電流也會增大，進而使得光耦三極管導通量增加，相連的電源IC電壓反饋引腳VFB電壓降低，則PWM控制器控制開關MOS引腳的輸出占空比降低，輸出電壓就會降低。當副邊輸出電壓降低的時候，調節過程會相反。

反饋參數靜態工作點的計算

R6的計算

假設輸出電壓VOUT是12V。TL431內部是由各種晶體管構成的，如圖所示

參考電壓端連接運放的同相輸入端，要想其穩定工作，參考輸入端的電流一般是2uA左右，VREF=2.5V，為了避免此端口電流影響分壓比以及電阻熱噪聲的影響，一般取流過電阻R6的電流為參考端電流的100倍數以上。

考慮到功耗的要求，R6希望大一些，綜合考慮，R6為10k

R5的計算

輸出電壓為VOUT=12V，TL431的VREF=2.5V，通過R5和R6的電流近似相等，則有：

\frac{VO-VREF}{R5}=\frac{VREF}{R6}

R5=3.8*10^{4}

計算R3

TL431內部需要供電才能正常工作，R3是為TL431供電的電阻。正常時候光耦那一路在給TL431進行供電，但光耦電流也有很小的時候，在光耦電流接近零的時候，R3要能為431進行供電。

光耦的壓降一般為1.2V左右，當光耦的電流接近零的時候，R1上面基本上無壓降，此時R3上面的壓降是1.2V. 下圖數據手冊中可以得知IKA=1~100mA;

同時考慮到功耗，取R3為1K.

計算R1

R1的取值要保證芯片控制端取得所需要的電流（假設最小電流為1mA，并且PC817的CTR=0.8-1.6,取最低0.8，CTR光耦的傳輸比），要求流過光二極管的最小電流：

TL431的陽極與陰極之間的電壓差為2.5V，光耦原邊二極管的壓降為1.2V.

光耦原邊二極管最大導通電流在50mA左右，TL431的為100mA左右，選擇流過R1的最大電流為50mA

總結來說：

TL431工作在線性區狀態；

參考端電壓由R5和R6的電阻分壓確定，與內部2.5V的基準電壓源進行比較；正常情況下，參考端R端的電壓在2.5V上下波動；

參考端R端的電壓越高，則TL431 VKA的阻抗越小，即KA兩端電壓越低；KA兩端電壓，不會低于基準電壓2.5V，參考端R端的電壓越低，則會相反。

動態反饋補償計算

R5,C4形成一個在原點的極點，用于提升低頻增益，來限制低頻（100HZ）紋波和提高輸出調整率。R4,C4形成一個零點，來提升相位，放在帶寬頻率的前面增加相位裕度，具體位置要看其余功率部分在設計帶寬處的相位是多少。R4,C4的頻率越低，其提升的相位越高，最大只有90度，但在其頻率很低時候低頻增益也會減低，一般放在帶寬的1/5出，可以提升約78度相位。
