630不銹鋼，是一種起源于20世紀40年代美國的馬氏體沉淀硬化型鋼材，中國標號為0Cr17Ni4Cu4Nb，日本工業標準的標號為SUS630。該材料具有高強度、硬度、韌性、耐腐蝕和抗氧化性，廣泛應用于葉片鋼、高端傳感器、軸類和需耐蝕的高強度部件。

      630不銹鋼中的夾雜物控制是影響其性能的關鍵因素。研究表明，630不銹鋼中的夾雜物數量和尺寸的增加會降低其力學性能；在不銹鋼性能的比較中，夾雜物和潔凈度被用作衡量標準，發現夾雜物（如NbC碳化物）會導致應力增加和空洞形成，從而影響斷裂行為；在增材制造的630不銹鋼中，研究發現含有多種元素的氧化物夾雜物可能會影響部件的斷裂和抗疲勞性能；目前，粗顆粒（＞1μｍ）沉淀物，如富鈦和富鈮的氮化物，也被視為夾雜物，因?yàn)樗鼈兺瑯訉Σ讳P鋼機械性能有不利影響，630不銹鋼為提高其耐腐蝕性添加了Nb元素，導致630不銹鋼中Nb（C，N）的顯著析出，因此在試樣中觀察到的Nb（C，N）及TiN粗顆粒可被視為夾雜物進行研究。綜上所述，630不銹鋼中的非金屬夾雜物及其特性對不銹鋼的力學性能和耐腐蝕性有著顯著影響。

     在630不銹鋼的生產工藝中對夾雜物的影響研究表明，各種工藝對夾雜物的形成和分布具有顯著作用。本文分別選取連鑄、模鑄、電渣3種方式生產的630不銹鋼進行比較研究，連鑄工藝雖然提升了生產的連續性，但可能導致夾雜物的聚集和鑄坯缺陷；模鑄過程中的慢冷卻速度和鑄錠內部溫度梯度會導致夾雜物分布不均，后續的鍛造、軋制或熱處理工藝能夠有效地破碎和分散這些夾雜物，從而改善材料性能；電渣冶金工藝通過高溫脫氣可以有效去除氣體雜質及非金屬夾雜物，但該方法能耗較高且存在一定的污染問題。

      在鋼鐵夾雜物表征方法研究中，定量金相分析是評估夾雜物基本特性如形狀、體積分?jǐn)?shù)和顆粒分布的關鍵技術；掃描電子顯微鏡（SEM）提供了直接觀察大尺寸試樣的立體視圖，尤其適用于分析厚塊試樣；電子探針顯微分析（EPMA）則用于準確測定單個夾雜物的化學成分，采用三維腐刻法進行電解腐刻，使鋼的基體金屬離子化，待測夾雜物顯露后，再聯用掃描電鏡可以觀察夾雜物三維立體形貌。

      目前的研究鮮少對于國內外630不銹鋼產品潔凈度的解析比較。本文對國內外3個廠家生產的連鑄、模鑄、電渣3種工藝的5種630不銹鋼產品的潔凈度進行研究，借助光學顯微鏡（OM）對夾雜物進行特征統計及評級，利用掃描電子顯微鏡/能譜儀（SEM/EDS）和電子探針顯微分析對夾雜物的類型、分布及其電解后三維形貌進行對比解析，分析夾雜物的控制水平差異，填補630不銹鋼國內外產品差異分析的研究空缺，為未來我國高品級630不銹鋼的開發提供寶貴數據。

1. 鋼樣及處理方法

     國內甲廠生產的兩種630不銹鋼為A樣和B樣，生產工藝分別為：A樣，電弧爐冶煉—AOD精煉—LF精煉—RH精煉—模鑄—電渣；B樣，電弧爐冶煉—AOD精煉—LF精煉—RH精煉—連鑄。

     國內乙廠生產的630不銹鋼為C樣，生產工藝為：電弧爐冶煉—AOD精煉—LF精煉—VD真空脫氣精煉—模鑄。日本丙廠生產的兩種SUS630不銹鋼為D樣和E樣，生產工藝均為：電弧爐冶煉—AOD精煉—LF精煉—RH精煉—模鑄。

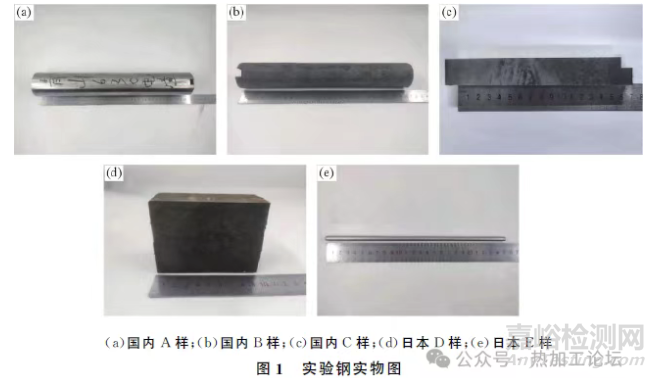

     夾雜物取樣依據國家標準GB/T 10561-2023(E)《鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法》，實驗鋼及取樣方式如圖1、圖2所示，日本E樣截取通過直徑的整個截面，如圖2（ａ）所示，其余樣則截取鋼棒或板材外表面到中心的中間位置的1/4處徑向截面，如圖2（ｂ）、2（ｃ）所示。鋼樣成分如表1所示。

     試樣使用粒度為38、18、13、7.6、6.5μｍ的砂紙進行預磨，Ｗ1.5和Ｗ2.5拋光膏拋光，酒精清洗后用吹風機冷風吹干。使用蔡司金相顯微鏡觀察夾雜物形態。為研究630不銹鋼夾雜物三維形貌和空間分布，鑄坯經電解腐蝕處理，用三維腐刻裝置進行電解處理，陽極為鋼鑄錠，陰極為銅管，電解液為30%A-A（1%四甲基氯化銨-1%乙酰丙酮-甲醇）溶液，電解參數為0.04A/cm2電流、0℃電解溫度、20min電解時間，電解處理完成后使用掃描電鏡觀察夾雜物三維形貌并進行分析。

2. 國內外不銹鋼中夾雜物對比

2.1 630不銹鋼中夾雜物數量及尺寸分析

    為觀察鋼中夾雜物的形貌和分布，使用蔡司金相顯微鏡對拋光后的試樣在100倍視場下進行觀察。隨機連續統計了50個視場，并進行拍照觀察，得出其夾雜物水平控制差異，結果見圖3（每個分圖的上圖為金相光鏡實物圖，下圖為其圖像黑白處理后圖像，便于觀察夾雜物分布），其由金相圖可以觀察得出，該類鋼潔凈度較高，夾雜物尺寸較小。

      依據國家標準對試樣進行評級取樣，針對不同樣品，將日本Ｄ樣截取通過直徑的整個截面，其余樣品則分別從鋼棒及鋼坯外表面到中心的1/4部分徑向截面進行截取，經過研磨和拋光處理后在光學顯微鏡下進行觀察，并依據GB/T 10561-2023《鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法》進行夾雜物評級，結果如表2所示。由表2可見所有630不銹鋼A類、B類、C類、D類夾雜均未超過1.0級，且未出現粗系夾雜，Ds類夾雜物僅在國內的B樣中檢測到。

     利用Image-Pro Plus對鋼樣中夾雜物的等效直徑、數量密度進行統計，統計結果如圖4所示。由圖4可知，國內Ａ樣平均等效直徑為2.3μｍ，夾雜物密度為18個/mm2，夾雜物面積占比為0.009％，呈現較低的夾雜物密度和良好的夾雜物控制水平，夾雜物以細小夾雜占主導，這可能與其模鑄-電渣生產工藝有關；日本模鑄生產的Ｄ樣同樣顯示，夾雜物以0.5～2μｍ的小尺寸夾雜為主，整體分布均勻，呈彌散化，這反映出該樣對夾雜物的有效控制。

     國內連鑄生產的B樣的夾雜物控制則有所不足，夾雜物密度和夾雜物面積占比較高，同時在中等尺寸的夾雜物控制存在改善空間。630不銹鋼的潔凈度從高到低排序，依次為：國內A樣、日本D樣、國內C樣、日本E樣、國內B樣。

2.2 630不銹鋼中夾雜物形貌及成分分析

     除夾雜物密度、尺寸、分布外，夾雜物類型及形貌對不銹鋼性能也影響各異。本研究采用掃描電子顯微鏡及電子探針對鋼中夾雜物進行檢測，并通過非水溶液電解法處理試樣，對國內外夾雜物的類型及其電解后三維形貌進行對比解析。

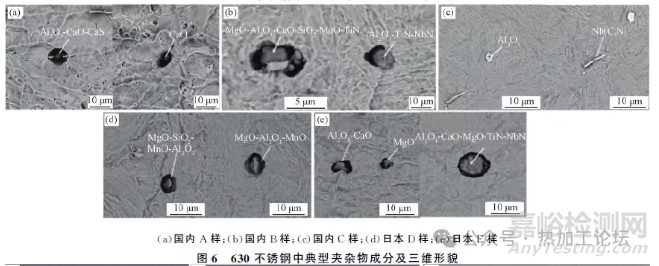

     630不銹鋼在特定使用環境下對耐腐蝕性有較高要求，因此在鋼中添加了Ｎｂ元素，這一添加導致630不銹鋼中Nb（C，N）的顯著析出。通常，氮化物如果不溶或幾乎不溶于奧氏體，則被視為夾雜物。本文研究材料均為軋材，在熱軋前加熱過程已完成奧氏體化，因此在軋材中觀察到的Nb（C，N）及TiN可被視為夾雜物，并納入研究和統計范圍。國內A樣中氧化物夾雜包括少數Al2O3單相夾雜及Al-Ca-Mg-Si-O組成的復合夾雜，以球形及橢球形夾雜為主。硫化物夾雜主要為CaS和MnS，多包裹在氧化物夾雜物的外圈；此外，還有少量的Nb（C，N）析出，形貌呈立方體狀。國內Ｂ樣顯示了更為復雜的夾雜物組成，夾雜物元素主要為Al、Ca、Mg、Mn、Si及Ｏ，形態包括橢球形、帶棱角的多面體以及紡錘形等，其中，鈣鋁酸鹽和鈣硅鹽呈塊狀和鏈狀分布。觀察到鋼中Nb（C，N）、TiN等夾雜物集形成較大的團狀夾雜，以及長條形狀硫化物。國內Ｃ樣的夾雜物種類與Ｂ樣相似，氧化物夾雜多呈典型球形形態，此外，Nb（C，N）型氮化物在鋼中偏析嚴重，出現大尺寸夾雜，且在材料中聚集，可能會形成潛在的薄弱環節，影響不銹鋼的整體性能。日本D樣和E樣均顯示了較高的夾雜物多樣性，夾雜物中鈣鋁酸鹽和鎂鋁酸鹽以B類夾雜為主，形貌多以球形聚集或呈顆粒狀成串分布，而硅酸鹽類夾雜多為復合夾雜物，以Ｄ類夾雜為主，形貌多呈典型球形夾雜。630不銹鋼中夾雜物二維、三維形貌及成分面掃描如圖5～7所示。

3. 夾雜物解析結果與討論

3.1 碳氮化物及硫化物夾雜統計

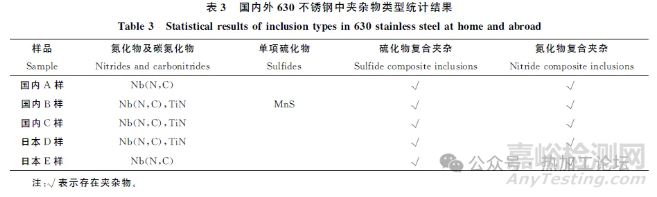

     根據相關研究，對國內外630不銹鋼中夾雜物類型進行統計，統計內容包括對其性能影響較大的夾雜物：氮化物及碳氮化物、單相硫化物、硫化物復合夾雜、氮化物復合夾雜，結果如表3所示。因采用較高水平的生產工藝，僅在國內Ｂ樣中觀察到單相硫化物夾雜的存在；在所有樣中均觀察到硫化物復合夾雜。

     在對630不銹鋼中氮化物和硫化物的形貌進行對比分析后，發現因630鋼中添加Nb元素，所有630不銹鋼試樣均存在Nb（N，C）析出，其中國內B樣、國內Ｃ樣和日本Ｄ樣均發現TiN夾雜。

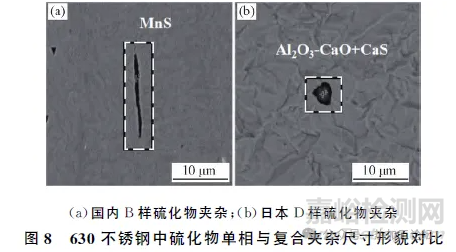

     單相硫化物的存在僅在國內B樣中被檢測到，這表明其他樣品的脫硫處理工藝是有效的；其余630不銹鋼中硫化物主要以球狀和紡錘形出現，只有少數為長條狀和鏈狀分布，這種形態的改變有助于減少硫化物夾雜對金屬材料引起點蝕的風險，如圖8所示。

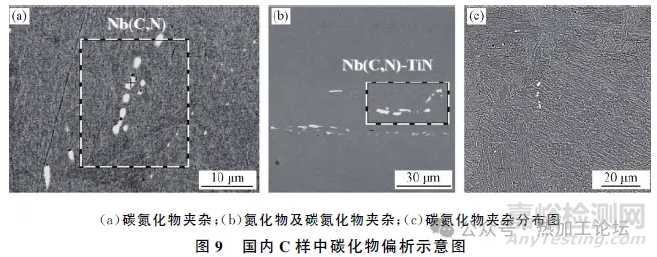

       在相同模鑄工藝生產的國內外樣品中，在國內C樣中發現Nb（N，C）大量析出，出現聚集現象及大尺寸氮化物夾雜，并形成了較大的團狀夾雜，如圖9（ａ）、9（ｂ）所示。同時，在國內Ｃ樣晶界附近，附著有大量白色的Nb（N，C），如圖9（ｃ）所示，這些白色物質改變原來馬氏體組織結構格局，降低材料的一致性，導致材料產生局部應力，降低鋼材的疲勞性能。

3.2 國內C樣碳化物偏析情況討論

     圖10顯示，在國內C樣非平衡凝固過程中，液相線溫度為1458℃；當溫度降至1458℃時，發生勻晶轉變，即δ-Fe開始從液相中析出；1443℃，發生包晶反應，即Ｌ＋δ-Fe→γ-Fe，γ-Fe開始析出；1205℃時，M23C6型碳化物開始形成，即23[M]＋6[Ｃ]→M23C6；通過試樣成分，使用軟件進行熱力學計算，可以得出國內Ｃ樣在非平衡凝固及冷卻過程中主要相的轉變行為，其中相變過程可描述為：Ｌ→Ｌ＋BCC（δ-Fe）→Ｌ＋BCC（δ-Fe）＋FCC（γ-Fe）→Ｌ＋BCC（δ-Fe）＋FCC（γ-Fe）＋Ｚ_phase→Ｌ＋BCC（δ-Fe）＋FCC（γ-Fe）＋MS（MnS）＋Z_phase→Ｌ＋BCC（δ-Fe）＋laves相＋FCC（γ-Fe）＋MS（MnS）＋Z_phase→Ｌ＋BCC（δ-Fe）＋laves相＋FCC（γ-Fe）＋M23C6＋MS（MnS）＋Z_phase→Ｌ＋laves相＋FCC（γ-Fe）＋M23C6＋MS（MnS）＋Z_phase。

     國內C樣中大型不規則碳化物不均勻散布，容易導致剝落，增加應力集中，從而降低鋼的強度和韌性，模鑄工藝生產630不銹鋼時，由于冷卻速度內外不一致，會導致碳化物在鑄錠外表面和心部產生偏析，形成粗大網狀共晶碳化物，影響材料的熱處理和性能。鑄錠尺寸越大，冷卻差異越明顯，碳化物偏析越嚴重。同為模鑄生產的日本D樣、E樣，并未出現碳化物大量析出的現象。推測原因?yàn)椋簢鴥?nèi)C樣碳含量大于日本樣，促進了C樣中Nb（N，C）的析出；日本E樣鑄錠尺寸小，內外冷卻強度差距較小，抑制碳化物偏析；日本樣中Si元素含量大于國內C樣，隨著Si含量的增加，碳化物由塊狀得到細化。針對碳化物偏析問題，建議國內C樣的生產廠商減少鋼樣中碳含量，使晶界處共晶碳化物組織變得更加細小，改善碳化物偏析，后續進行熱加工處理，破碎網狀碳化物，促進碳化物均勻分布。

4. 結論

     本文系統研究了國內外3家生產企業采用連鑄、模鑄和電渣３種工藝制造的５種630不銹鋼產品的潔凈度，通過光學顯微鏡對夾雜物進行特征統計與評級，并運用掃描電子顯微鏡/能譜儀分析夾雜物類型、分布及電解后的三維形貌，揭示國內外630不銹鋼夾雜物水平的差異，為該領域研究填補空白。

      研究發現，國內連鑄、模鑄和電渣工藝生產的630不銹鋼存在大尺寸硫化物夾雜和集聚問題，可能導致點蝕現象。相同工藝生產的國內外樣品夾雜物比較中，國內樣品出現碳氮化鈮偏析，推測原因?yàn)閲鴥?nèi)樣品碳含量過高，促進Nb的析出；而日本樣品鑄錠尺寸小，冷卻強度差距小，抑制碳化物偏析，且其Si含量大于國內樣品，導致碳化物由塊狀變細。

    本研究僅對國內外產品進行表征分析，后期將重點研究冶煉過程對630不銹鋼夾雜物的細化改質及加工熱處理，以提高夾雜物潔凈度，控制夾雜物的類型和數量，從而提高不銹鋼的力學性能和耐腐蝕性，延長使用壽命，降低維護成本，推動其在航空航天、化工和醫療器械等高要求領域的應用質量提升。
