石油和天然氣的管道輸送作為一種經濟高效的運輸方式，使得長輸油氣管道成為國民經濟快速發展的能源動脈。長距離、大口徑、高鋼級、高壓力管道在長期服役過程中，受輸送工況、土壤環境、地質災害、動土施工等因素的影響，在管道本體及焊縫處容易出現應力腐蝕裂紋（SCC）、疲勞和縮皺裂紋、月牙裂紋、氫致裂紋（HIC）等缺陷，這些缺陷會引起管道力學強度的下降，進而可能引起管道輸送介質泄漏、爆炸等事故的發生。



目前，國內將高鋼級、大口徑管道的環焊縫質量安全事故提升為管道安全的重大安全風險等級響應，特別是針對管道環焊縫裂紋類缺陷的隱患排查已成為重中之重，因此，必須采取行之有效的管道裂紋檢測技術全面排查管道環焊縫質量風險，確保油氣管道的安全平穩運行。



油氣管道裂紋內檢測技術



長輸油氣管道內檢測技術是利用管輸介質（石油或天然氣）驅動內檢測裝置在管道內隨介質運行，內檢測裝置上搭載的電子系統和不同類型傳感器，可實時檢測和記錄管道上的變形、腐蝕、裂紋等損傷情況及其準確位置信息，以便于后期對損傷情況進行詳細評估，了解管道上各類缺陷的危害程度，為系統維修提供準確的參考依據。



內檢測技術的應用，可預防和有效減少油氣管道安全事故并節約維修資金，是保障油氣管道安全的重要措施。



針對油氣管道上存在的裂紋類缺陷（包含開口和非開口裂紋兩種），常用的內檢測方法有壓電超聲裂紋檢測（UTCD）、電磁超聲檢測（EMAT）、可控相位的超聲波陣列檢測和渦流檢測等。



其中，壓電超聲裂紋檢測采用超聲波直接檢測被檢管道上的裂紋缺陷，具有檢測精度和靈敏度高、量化準確等優點，但要求被檢管道與壓電超聲傳感器之間有耦合劑，因此僅適用于水、原油和成品油等液體輸送管道的裂紋檢測。



電磁超聲裂紋檢測利用電磁-聲耦合轉換方法，以洛倫茲力、磁致伸縮效應為基礎，激勵和接收超聲波，不需要耦合介質，可適用于氣體輸送和液體輸送管道，但受電磁超聲換能器尺寸和換能效率的影響，其設備很難小型化，僅用于中大口徑管道的裂紋檢測。



可控相位的超聲波檢測陣列與壓電超聲檢測原理基本相同，可同時進行裂紋和腐蝕缺陷的檢測，但檢測過程中要求檢測器在一個相對較低的速度范圍內運行，因此適用性受到了一定的限制。



渦流檢測利用電磁感應原理對被檢金屬管道進行無損檢測，受限于趨膚效應、磁導率和電導率等因素的影響，只能檢測管壁及附近區域的缺陷，且對裂紋類缺陷的判別、分析和量化，需要輔以特殊的信號處理技術及算法。



另外，也有一些國外檢測公司采用超高清漏磁金屬損失檢測技術來發現油氣管道上的開口裂紋缺陷，但其為間接測量方式，難以定量描述裂紋類型和尺寸大小，檢測效果并不理想。



因此，壓電超聲裂紋內檢測技術成為目前在役油氣管道裂紋缺陷內檢測及完整性評價的首選。



此外，為了實現壓電超聲裂紋內檢測技術在氣體管道工況中的推廣應用，可根據長輸管道發、收球站的站間距，場站工藝設備條件，輸送介質工況等因素進行綜合分析，采用間隔封堵耦合介質的發、收球工藝完成氣體管道的壓電超聲裂紋檢測。



壓電超聲裂紋檢測技術在氣體管道中的應用如圖1所示，該工藝拓展了壓電超聲管道裂紋內檢測技術在輸氣管道裂紋內檢測應用中的適用性。



圖1 壓電超聲裂紋檢測技術在氣體管道中的應用示意



壓電超聲裂紋內檢測原理



對于液體輸送管道，輸送介質（油、水等）是天然的耦合劑。進行管道裂紋檢測時，壓電超聲傳感器發射一定時寬的超聲波，該超聲波傾斜入射到管道內壁，在分界面發生反射和折射。折射波存在折射縱波和折射橫波。



一般情況下，管材中的縱波速度Vp、橫波速度Vs和輸送液體介質中的縱波速度Vf，存在Vp>Vs>Vf的關系，所以入射角α、橫波折射角β和縱波折射角γ存在α<β<γ的關系。



隨著入射角的增大，折射角也隨之增大，當入射角增大到某一角度時，縱波折射角γ=90°，隨著入射角繼續增大，折射縱波消失，僅存在折射橫波。



當入射角增大到某一角度時，橫波折射角β=45°，此折射橫波在管道內傳播，在管道內外表面發生多次反射。



如果管道存在裂紋缺陷，這個折射橫波則被反射，基本沿原路徑返回傳播，被同一超聲波傳感器接收。



通過分析裂紋反射波的傳播時間，幅度和相位等信息，可以實現裂紋缺陷的量化和定位，從而識別各種裂紋和類裂紋缺陷，壓電超聲裂紋內檢測技術原理如圖2所示。



圖2 壓電超聲裂紋內檢測技術原理示意



國外技術進展



由于國外油氣管道建設和發展起步較早，對于壓電超聲管道檢測技術的研究和應用也相對較早。



20世紀80年代中期，國外開始將基于壓電超聲原理的檢測技術應用于管道內檢測領域，最初是利用壓電超聲測厚儀進行管道剩余壁厚的檢測。



隨著管道服役期增加，管體和焊縫裂紋的出現，開展了將超聲導波技術應用到液體管道裂紋檢測方面的研究工作。



1963年，F(xiàn)ITCH等在圓形金屬管道中激勵出了幾種簡單的導波模態，并得到了導波模態下的頻散曲線，為管道的裂紋檢測提供了理論和方法參考。



SILK等利用壓電超聲換能器在帶有裂紋的水蒸氣管道內部激勵超聲波，得到了L(0,1)模態的導波，并對該管道進行了簡單的檢測，為壓電超聲裂紋檢測的工程應用提供了可行性依據。



BROOK等通過在管道兩側施加軸向應力載荷模擬管道真實工況，激勵出了L(0,2)模態的導波，對管道進行了裂紋類缺陷的超聲檢測。



PARK等開展了對稱模式的超聲導波對長輸液體管道內表面缺陷的檢測試驗研究，同時開展了數值模擬分析，結果表明，對稱模式的導波對管體的內表面裂紋類缺陷最為敏感，對稱模式能量損失最小。



以上研究及試驗均證明了超聲導波應用于液體管道裂紋類缺陷檢測的可行性和有效性。



壓電超聲裂紋內檢測技術的商業應用，最早可追溯到美國的PII公司，該公司于1994年研發出了第一套壓電超聲管道軸向裂紋內檢測器。



隨著壓電復合材料科學、傳感器技術、電子技術和機械制造水平的不斷提高，油氣管道壓電超聲裂紋檢測技術及裝備在檢測精度、定位精度、數據存儲和分析處理、續航能力、結構設計、通過性能等方面都有了很大進步。



其中比較有代表性的如德國的NDT公司、ROSEN公司和美國的BAKER HUGHES公司（整合了PII和Weatherford等多家公司在油氣管道檢測領域的技術）等均可提供商業化的油氣管道壓電超聲腐蝕檢測技術服務。其研發的壓電超聲裂紋檢測設備機械結構均為多節串聯樣式，通常包含能源驅動節、檢測節、電子系統節等模塊，根據適用口徑、通過能力、功能復合等方面的要求，結構形式上略有不同。



美國BAKER HUGHES公司技術進展



美國的BAKER HUGHES公司（2017年與PII公司合并）是國外最早研究壓電超聲腐蝕和裂紋檢測技術的管道檢測公司，基于多年壓電超聲裂紋檢測的工程應用，擁有大型內部裂紋數據庫和存儲庫。



其最新研發的UltraScan TM CD/CDP/CD Edge系列壓電超聲管道軸向裂紋檢測器如圖3所示，可在高流速下完成高精度檢測，主要適用于管體應力腐蝕裂紋，還可檢測焊縫的疲勞和收縮裂紋。



圖3 UltraScan TM CD/CDP/CD Edge系列軸向裂紋壓電超聲檢測設備實物



這些系列檢測器可檢出管道本體和焊縫熱影響區內的軸向裂紋和類裂紋缺陷，深度量化精度為±0.7 mm，長度量化精度為±7.5 mm，其中，CD Edge系列檢測器可檢測長度為15 mm的微小裂紋。



美國的BAKER HUGHES公司及GE PII公司的壓電超聲裂紋檢測技術于1998年開始成熟并大規模投入工程應用，其在加拿大、美國等北美地區的原油、成品油、礦漿和水等液體輸送管道中得到了廣泛應用，對排查威脅管道安全的裂紋缺陷，提高北美地區的長輸油氣管道運營安全起到了關鍵作用。



2007年，中海油潘-禹作業區管徑為325 mm的海底原油管道采用PII公司的壓電超聲內檢測技術開展了管道完整性技術評估，之后中國石油漠-大管道管徑為720 mm的陸地輸油管道也采用了該項內檢測技術進行了管體裂紋檢測，開創了中國油氣管道壓電超聲裂紋檢測技術工程應用的先河。



德國ROSEN公司技術進展

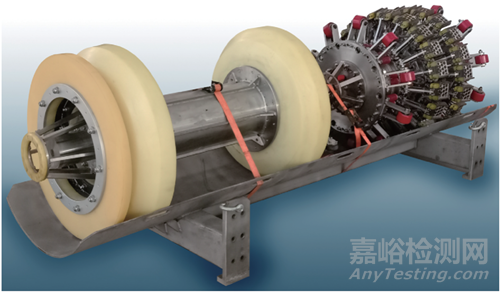

德國ROSEN公司是世界范圍內為數不多的同時擁有基于壓電超聲原理的管道軸向和周向裂紋檢測技術和設備的管道檢測公司，其研制了系列化的軸向裂紋超聲檢測設備ROCD UT-C（圖4）和環向裂紋超聲檢測設備ROCD UT-A（圖5），該設計采用了一種強健靈活的傳感器支撐機械結構，為檢測結果的精度和分辨率提供了技術保證，同時采用了基于優化的壓電傳感器設計和數據處理存儲系統，來完整記錄檢測原始數據（如A掃描、B掃描和C掃描）。



圖4 ROCD UT-C型軸向裂紋壓電超聲檢測設備實物



圖5 ROCD UT-A型環向裂紋壓電超聲檢測設備實物



經過認證的數據評估流程以及對A掃描數據的全面解析，可獲得高質量的裂紋缺陷量化評估。該裂紋檢測器的軸向分辨率為2 mm，周向分辨率為8 mm，裂紋深度量化精度為±1 mm，長度量化精度為±10 mm。



ROSEN公司的壓電超聲裂紋檢測技術在德國、俄羅斯、加拿大、美國和墨西哥等國的長輸原油管道檢測中進行了廣泛的商業應用，累計檢測里程超過30×104 km，是歐洲擁有壓電超聲檢測技術最完備的技術公司。



德國NDT公司技術進展



德國的NDT公司是一家專注壓電超聲檢測技術服務的專業化公司，其研發了Evo Series 1.0 UC型壓電超聲軸向裂紋內檢測器，如圖6所示。



圖6 Evo Series 1.0 UC型壓電超聲軸向裂紋內檢測設備實物



該檢測器采用脈沖回波技術，即同一傳感器完成超聲波的發射和接收，即使1 mm深的微小裂紋也會產生相當強的反射信號，同時通過與傳感器匹配的優化算法處理，可獲得良好的檢測數據。



該檢測器能夠識別出管道本體和焊縫熱影響區內的軸向裂紋和類裂紋缺陷；對于深度為1~4 mm的裂紋深度量化精度為±1 mm，深度≥4 mm的裂紋深度量化精度為±1.3 mm、長度量化精度為±10 mm。



此外，該設備上還搭載有基于壓電超聲原理的幾何測徑傳感器，能夠檢測被檢管道的變形情況，從而完成對管道完整性管理的綜合評價。



該公司的壓電超聲復合檢測技術可集幾何測徑、裂紋檢測等功能于一體，可通過一次檢測，完成多種功能的檢測，因此具有高效性和低成本的特點。該公司在包括歐美的全球30多個國家和地區設立了技術服務機構，為液體輸送管道的壓電超聲檢測技術提供解決方案和一站式服務。



國內技術進展



由于管道壓電超聲裂紋內檢測技術對材料科學、電子技術和裂紋檢測機理和基礎研究的要求較高，我國的管道壓電超聲裂紋內檢測技術起步較晚，同濟大學聲學研究所的劉鎮清等較為全面地介紹了圓形管道中超聲導波及其在無損檢測中的應用。



程載斌等開展了超聲導波在管道檢測應用中的研究進展綜述，并進行了管道中的縱向軸對稱導波裂紋檢測的數值模擬，提出了斜探頭在單一頻率下產生一種波的模態，但是可以更容易控制由波的反射、干涉及衍射形成的復雜導波的模態。



直到21世紀20年代，國內僅有幾家企業和科研院所相繼開展管道壓電超聲裂紋內檢測技術應用方面的研究工作，并取得了一定的研究成果。



山東省特種設備檢驗研究院有限公司技術進展



2015年，山東省特種設備檢驗研究院有限公司依托國家質檢總局科技計劃項目，通過技術引進，開展了輸油管道壓電超聲內檢測關鍵技術研究與應用。



2017年成功研制了一套輸油管道超聲內檢測裝置，如圖7所示，該裝置具體包括檢測器機械系統、超聲波傳感器、超聲電子、系統實時信號處理軟件、信息后處理及分析軟件。其采用新一代水浸探頭，將超聲波信號的發射、接收、數模轉換功能、數據分析、存儲等功能高度集成在電子系統中，提高了檢測精度和靈敏度。



圖7 山東省特種設備檢驗研究院有限公司研制的輸油管道超聲內檢測裝置實物



該裝置可適應輸油管線現場工況條件，對輸油管線的腐蝕及裂紋缺陷進行可靠精確地檢測，但目前沒有其成功進行工業現場應用及開挖驗證的相關報道。



中海油能源發展股份有限公司技術進展



2019年，中海油能源發展股份有限公司下屬的中海石油技術檢測有限公司提出了一種長輸管道壓電超聲探傷內檢測器，如圖8所示。



圖8 中海石油技術檢測有限公司的長輸管道壓電超聲探傷內檢測器裝置結構示意



① 前部限位架；② 后部檢測臂；③ 測厚探頭；④ 探傷探頭；⑤ V型彈簧片



該裝置包括一個與管道內徑適配的前部限位架和多個后部檢測臂，前部限位架和后部檢測臂均是由彈性材料制成的，后部檢測臂采用折彎結構，所有后部檢測臂的傾向一致。



在每個后部檢測臂上均安裝有多個測厚探頭和多個探傷探頭，相鄰的兩個后部檢測臂的傾斜檢測段通過多個V型彈簧片連接在一起。



所有探傷探頭的聲場覆蓋管道的整個周向，所有測厚探頭的聲場覆蓋管道的整個周向，能夠在一次作業中完成管道壁厚損失型缺陷及裂紋缺陷的全面檢測。



該裝置僅作為探頭的支撐結構部分，缺少對應的超聲激勵電子系統、數據存儲單元及形成內檢測裝置的成套封裝結構，因此不具備工業化現場應用的能力和條件。



蘇州普萊瑞檢測科技有限公司技術進展



2021年，蘇州普萊瑞檢測科技有限公司提出了一種輸油管道用壓電超聲檢測探頭節及管道內檢測器，如圖9所示。

圖9 蘇州普萊瑞檢測科技有限公司的輸油管道用壓電超聲檢測探頭節及管道內檢測器結構示意



① 探頭架；② 柔性臂；③ 陣列式探頭組件



探頭節由探頭架和前后兩排陣列式探頭組件構成。探頭架上安裝有呈周向分瓣?duì)钤O(shè)置的多個柔性臂，柔性臂由柔性高分子材料加工而成，以保證探頭架緊貼管道內壁并在通過管道彎頭部位時可彎曲變形進行適應。



探頭架內包括兩排陣列式探頭組件，每一排的陣列式探頭組件均包括沿管道圓周方向均勻陣列分布的至少兩個超聲檢測陣列式探頭。每個超聲檢測陣列式探頭均覆蓋一定的周向檢測區域，通過搭載的所有陣列式探頭進行組合安裝，可完成對管壁圓周方向的全覆蓋。



超聲檢測陣列式探頭由腐蝕檢測探頭、裂紋檢測探頭或者兩者混合組成。目前，未見到該內檢測器工業應用結果的公開報道。



中油管道檢測技術有限責任公司技術進展



2016年，中油管道檢測技術有限責任公司依托國家重點研發計劃“油氣管道及儲運設施缺陷損傷檢測技術及裝備研制”開展了基于壓電超聲原理的管道腐蝕及裂紋內檢測技術研究，成功研制了國內首套適用于管徑813 mm干線原油管道的壓電超聲腐蝕內檢測器，如圖10所示，并于2021—2023年先后完成了中緬原油管道國內段（彌渡-祿豐段、保山-彌渡段、瑞麗-保山段）全線630 km的工業現場應用，并經開挖驗證確認了檢測器檢測數據及分析量化的準確可靠性。



圖10 中油管道檢測技術有限責任公司的壓電超聲腐蝕內檢測器實物



截至目前，中油管道檢測技術有限責任公司已經獨立自主掌握了壓電超聲腐蝕內檢測技術，實現了檢測裝備的國產化和適用口徑的系列化設計。



2022年以來，中油管道檢測技術有限責任公司開展了壓電超聲管道裂紋檢測技術的基礎性研究，以及超聲波傾斜入射至管道內壁時的，最佳折射橫波全反射的斜波入射角度分析；并利用多通道壓電超聲靜態、準靜態試驗系統平臺（圖11）開展了實驗室工況下壓電超聲裂紋內檢測技術的驗證和量化模型研究。

圖11 多通道壓電超聲靜態、準靜態試驗系統平臺



結論與展望



隨著壓電復合材料技術、微傳感器技術、電子技術、信號及數據處理技術的進步，管道壓電超聲裂紋內檢測裝備的檢測能力、技術指標、智能化水平顯著提高。



國內的部分高校、科研院所和技術企業雖然在壓電超聲裂紋內檢測技術領域已經開展了大量的研究探索，并取得了一定的科研成果，但并未研制成功真正具備在工業現場條件下應用的壓電超聲裂紋內檢測裝備，與國外已經投入商業化運行的壓電超聲裂紋內檢測設備相比，科研水平和技術實力還有顯著差距。



如何早日實現壓電超聲裂紋檢測技術及裝備的國產化研制及工業化應用，仍然需要從壓電超聲裂紋檢測機理研究、傳感器性能優化設計、壓電超聲裂紋檢測系統集成及小型化等方面入手，加大科研投入和技術開發。



另外，在壓電超聲裂紋技術的基礎上，高精度復合檢測是壓電超聲管道檢測技術的未來發展方向。內檢測裝備將朝著模塊化、多功能集成化、智能化的目標邁進。



通過一次檢測，根據需要完成基于壓電超聲技術的幾何測徑、金屬損失檢測和裂紋檢測，同時集中心線測繪（管道彎曲應變測量）、應力檢測等功能于一體的技術與設備的開發，是未來的關注重點。



同時，還應結合多種檢測數據融合處理技術及人工智能分析技術，精準量化管道上的各種缺陷和進行管道剩余強度評價，以促進管道完整性管理水平的不斷提高。
