項目場景：

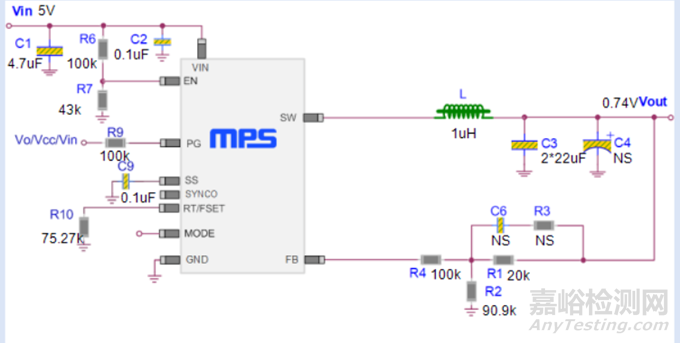

二級BUCK電源電路，DCDC芯片輸入5V，輸出0.74V，開關頻率2.1MHz。工作在FCCM模式。

如下圖1所示：

問題描述

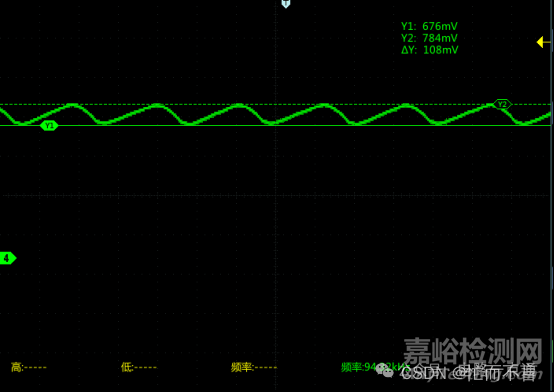

1、測試發現輸出電壓紋波超過100mV，紋波頻率約94kHz。不滿足后級芯片對紋波噪聲的要求。如下圖

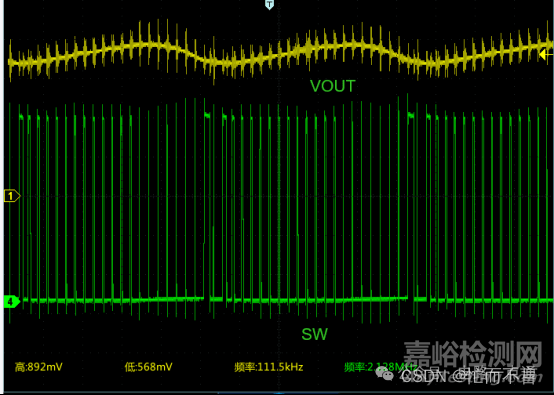

2、如下圖，同時測量SW管腳信號和輸出信號。其中綠色是DCDC的SW管腳信號，黃色是輸出電壓（上面的毛刺脈沖是探頭串擾，實際波形見上圖1） 。可以看出SW信號的脈沖寬度是一直在變化的，從而也導致輸出電壓不斷變化，變化趨勢與SW的變化對應。

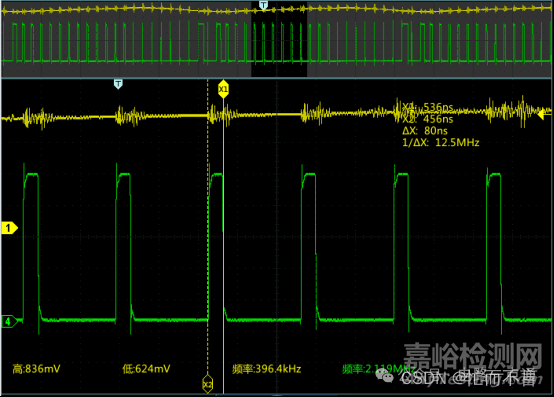

如下圖3，輸出電壓最低點開始，脈沖寬度持續10來個周期一直在80ns左右

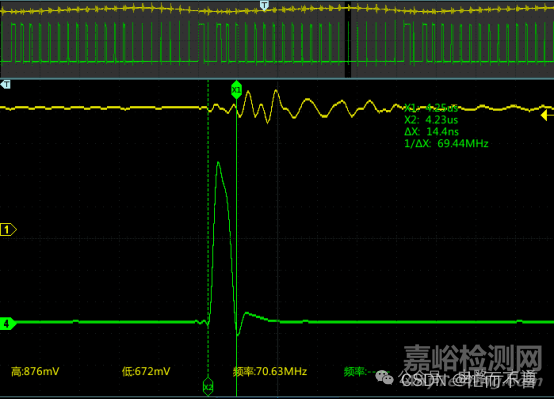

3、輸出電壓達到最高點后，輸出脈沖寬度變成14ns左右的尖峰脈沖。然后導致輸出電壓開始下降。

原因分析：

SW脈沖寬度變化的原因與DCDC的最小導通時間有關。理論計算SW信號的高電平脈沖寬度約等于0.74V/(5V*2.1MHz)=69ns。DCDC手冊上要求Minimum on time 時間Typ值為50ns，沒有給出Minimum on time的最大最小值。與DCDC芯片廠家確認，這個最大值大概在75ns~80ns。與上面實際測試結果中的80ns相符。

由于實際要求的導通時間是69ns，而DCDC高側MOS至少要打開80ns(Minimum on time)，幾個周期后就會把輸出沖高，但是FB比較器反饋的結果又需要關閉Switch，從而讓輸出變低，相當于引入了一個干擾源。從而導致了大的輸出波紋。

什么是最小導通時間，為什么需要有最小導通時間？  在許多開關模式電源轉換器中，電感電流是在導通時間內測量的。此電流用于過流保護，并用于根據電流閉環控制原理（電流模式控制）工作的穩壓器中，環路調節也需要測量電感電流。在開關瞬變后，必須先降開關過程中產生的噪音才能進行準確的電流測量。這需要一些時間，也稱為消隱時間。而這段時間內內置的電流限制比較器也不會工作，高側MOS的Gate輸出驅動也就不會被關斷。

解決方案：

根據上述的分析結論，做了一些驗證：

1、提高輸出電壓，增大高電平占空比---輸出電壓紋波消失

2、降低輸入電壓，增大高電平占空比---輸出電壓紋波消失

3、降低開關頻率------輸出電壓紋波消失

上述驗證結果證實了前面的分析結論。但由于輸入電壓和輸出電壓都不能改變，所以最終選擇降低開關頻率。

開關頻率由2.1M變成1.38M，SW脈沖寬度理論值為：0.75V/(5V*1.38MHz)=108ns，大于Minimum on time要求的最大值80ns。

總結：DCDC電源電路設計的時候需要考慮電源IC的最小導通時間（Minimum on time或者稱為消隱時間），而且要保證實際需要的導通時間大于Minimum on time的最大值，如果芯片中沒有體現最大值要求，需要找廠家確認清楚。否則電源輸出會有問題。
